| Номер в госреестре | 68043-17 |
| Наименование СИ | Радиометры проточные для ВЭЖХ |
| Обозначение типа СИ | Flow-RAM |
| Изготовитель | "LabLogic Systems Ltd.", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры проточные для ВЭЖХ Flow-RAM (далее по тексту радиометр Flow-RAM) предназначен для измерения относительного изменения активности в потоке жидкости (элюата) при регистрации гамма- и бета-излучения радионуклидов меченых соединений, а также для измерения активности радионуклидов в компонентах разделяемой смеси (при наличии соответствующих калибровок и методик измерений).
Принцип работы радиометра Flow-RAM основан на поглощении энергии ионизирующей частицы в чувствительном объеме детектора и преобразовании поглощенной энергии в электрический импульс, регистрируемый последующими электронными устройствами. Распределение количества зарегистрированных импульсов во времени записывается в виде графика (хроматограммы). Количество импульсов, зарегистрированных в единицу времени (скорость счета импульсов) пропорциональна активности радионуклидов в элюате, находящемся в данный момент в измерительной ячейке, а суммарное количество импульсов, зарегистрированных в пике выходного сигнала (площадь хроматографического пика), пропорционально активности радионуклидов в элюате, прошедшем за это время через детектор.

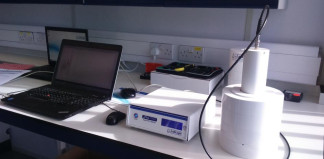

Радиометры Flow-RAM состоят из:
- базового блока;
- детектирующей системы;
- персонального компьютера с программным обеспечением Laura.
Доступны версии базового блока Flow-Ram 1A с возможностью подключения одной детектирующей системы или Flow-Ram 1B с возможностью подключения двух детектирующих систем.
Детектирующая система радиометра Flow-RAM представляет собой детектор излучения и проточную ячейку, помещенную в свинцовую защиту
Для детектирующей системы применяются детекторы на основе NaI (PN-FXX-02, PN-FXX-03, PN-FXX-04, PN-FXX-14) и пластикового сцинтиллятора (PN-FXX-06).
Таблица 1 - Сведения о детекторах для детектирующей системы
| Основные параметры | Значение | ||||
| PN-FXX-02 | PN-FXX-03 | PN-FXX-04 | PN-FXX-06 | PN-FXX-14 | |
| Напряжение питания, В | 600 - 1000 | 600 - 1000 | 500 - 1200 | 600 - 1000 | 600 - 1200 |
| Материал детектора | NaI | NaI | NaI | Пластиковый сцинтилля тор | NaI |
| Размеры детектора: Диаметр, см Толщина, см | 2,5 0,1 | 2.5 2.5 | 5.0 5.0 | 4,3 0,025 | 4,4 5,1 |
| Диаметр ФЭУ, см | 3,8 | 3,8 | 5,1 | 3,8 | 5,1 |
| Г еометрия детектора | 2п | 2п | 2п | 2п | 4п |
| Значение | |||||
| Основные параметры | PN-FXX-02 | PN-FXX-03 | PN-FXX-04 | PN-FXX-06 | PN-FXX-14 |
| Регистрируемое излучение | Г амма-кванты | Г амма-кванты | Г амма-кванты | Бета-частицы | Г амма-кванты |
| Диапазон регистрируемых энергий излучения, МэВ | от 0,01 до 0,06 | от 0,05 до 1,50 | от 0,05 до 3,00 | от 0,03 до 2,00 | от 0,02 до 1,50 |
| Г абаритные размеры, м, | |||||
| не более | |||||
| диаметр | 0,05 | 0,05 | 0,066 | 0,05 | 0,13 |
| высота | 0,18 | 0,18 | 0,28 | 0,18 | 0,3 |
| Масса, кг, не более | 0,45 | 0,45 | 1,035 | 0,45 | 1,035 |
В качестве проточной ячейки выступает стандартная трубка ВЭЖХ, объем которой регулируется с помощью диафрагмы для создания малых объемов или с помощью выбора количества витков катушки, поставляемой вместе с прибором. С использованием нужного количества витков можно самостоятельно задавать объемы ячейки в интервале от 25 до 500 мкл. Проточная ячейка крепится внутри свинцовой защиты. Толщина защиты зависит от решаемой задачи и может меняться от 25 до 75 мм.
Для управления работой радиометра Flow-RAM используется программное обеспечение Laura, установленное на персональный компьютер. Программное обеспечение Laura - это комплексное программное решение, позволяющее управлять не только любыми радиометрами производства LabLogic, но и модулями хроматографов, образуя, таким образом, единый радио-хроматографический комплекс
Пломбирование радиометра Flow-RAM не предусмотрено.
Программное обеспечение Laura устанавливается на персональный компьютер и работает под управлением операционной системы Windows. ПО предназначено для настройки, проверки работоспособности, получения и обработки данных. К метрологически значимой части относится все ПО Laura.
Таблица 2 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Laura (laura.exe) |
| Номер версии (идентификационный номер) ПО | 5.0.21) |
| Цифровой идентификатор ПО (по MD5) | 2683b62c5cca73ffc7e4d8cc93ad40e32) |
| 1) Номер версии не ниже указанного в таблице 2) Контрольная сумма файла относится к текущей версии программного обеспечения | |
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения радиометров Flow-RAM от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики радиометров Flow-RAM
| Наименование характеристики | Значение |
| Фон, с-1, типичные значения в защите: | |
| - детектор PN-FXX-02 | 1 |
| - детектор PN-FXX-03 | 5 |
| - детектор PN-FXX-04 | 8 |
| - детектор PN-FXX-06 | 5 |
| - детектор PN-FXX-14 | 15 |
| * Чувствительность детектора при регистрации гамма-излучения ис- 137 1 1 точника типа ОСГИ радионуклида Cs, Бк" •с" , не менее: | |
| - детектор PN-FXX-03 | 0,03 |
| - детектор PN-FXX-04 | 0,15 |
| - детектор PN-FXX-14 | 0,15 |
| Чувствительность детектора* при регистрации гамма-излучения ис- 57 -1 -1 точника типа ОСГИ радионуклида Co, Бк •с" , не менее: | |
| - детектор PN-FXX-03 | 0,10 |
| - детектор PN-FXX-14 | 0,35 |
| Чувствительность детектора* при регистрации гамма-излучения источника типа ОСГИ радионуклида 60Co, Бк-1-с-1, не менее: | |
| - детектор PN-FXX-03 | 0,05 |
| - детектор PN-FXX-04 | 0,20 |
| - детектор PN-FXX-14 | 0,15 |
| Чувствительность детектора* при регистрации гамма-излучения источника типа ОСГИ радионуклида 241Am, Бк-1-с-1, не менее: | |
| - детектор PN-FXX-02 | 0,10 |
| - детектор PN-FXX-03 | 0,04 |
| - детектор PN-FXX-14 | 0,15 |
| Наименование характеристики | Значение |
| Чувствительность детектора* PN-FXX-02 при регистрации гамма-излучения радионуклида 129I, Бк-1-с-1, не менее | 0,10 |
| Чувствительность детектора PN-FXX-06 при регистрации бета-излучения источника типа 1СО, Бк-1-с-1, не менее: | 0,40 |
| Чувствительность детектора* PN-FXX-06 при регистрации бета-излучения источника типа ОРИБИ радионуклида 14C, (имп/с)/(част/с), не менее | 0,20 |
| Чувствительность детектора* PN-FXX-06 при регистрации бета-излучения источника типа ОРИБИ радионуклида 60Co, (имп/с)/(част/с) , не менее: | 0,80 |
| Чувствительность детектора* PN-FXX-06 при регистрации бета-излучения источника типа ОРИБИ радионуклида 90Sr +90Y, (имп/с)/(част/с) , не менее: | 0,95 |
| Предел детектирования, Бк, не более: 137 Cs (источник типа ОСГИ) - детектор PN-FXX-03 - детектор PN-FXX-04 - детектор PN-FXX-14 90Sr+90Y (источник типа 1СО) детектор PN-FXX-06 129 I (источник специального назначения) детектор PN-FXX-02 | 5 250 100 100 50 |
| Предел допускаемого относительного СКО выходного сигнала (по площади хроматографического пика), % | 3 |
| Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы, % | ± 3 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, не менее, ч | 8 |
| Примечание - Типичное значение чувствительности при расположении источника вплотную к торцевой поверхности блока детектирования и полностью открытых дискриминаторах окна регистрации. Реальное значение чувствительности определяется при поверке радиометра. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание осуществляется от сети постоянного тока 0,5 А: - напряжение, В | 5 DC (USB) |
| Потребляемая мощность, ВА, не более | 2,5 |
| Габаритные размеры базового блока, мм, не более: - длина - ширина - высота | 240 230 90 |
| Масса базового блока, кг, не более | 2,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +40 90 от 90 до 110 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы после ввода в эксплуатацию, лет | 5 |
наносится методом компьютерной графики на титульный лист Руководства по эксплуатации радиометра Flow-RAM и на пленочную этикетку, клеящуюся на лицевой панели корпуса базового блока.
Таблица 5 - Комплект поставки радиометра Flow-RAM
| Наименование | Обозначение | Кол-во | Примечание |
| Базовый блок | Flow-RAM или Flow-RAM 1B | 1 | 1 |
| Детектор | PN-FXX-02, PN-FXX-03, PN-FXX-04, PN-FXX-06, PN-FXX-14 | 1 или 2 | 2 |
| Проточная ячейка со свинцовой защитой | PJ-FXX-10, PJ-FXX-11, PJ-FXX-12, PJ-FXX-15, PJ-FXX-16, PJ-FXX-17 | 1 или 2 | 2 |
| Комплект кабелей | 1 или 2 | 2 | |
| Программное обеспечение (ПО) | Laura | 1 | 3 |
| Руководство по эксплуатации | Радиометр проточный для ВЭЖХ Flow-RAM. Руководство по эксплуатации | 1 | |
| Методика поверки | МП 2101-001-2017 Радиометры проточные для ВЭЖХ Flow-RAM. Методика поверки | 1 | |
| Компьютер | 1 | 4, 5 | |
| Принтер | 1 | 4, 5 | |
| Примечания: 1) - Версия базового блока согласуется с заказчиком при заказе радиометра. 2) - По согласованию с заказчиком и в зависимости от версии поставляемого базового блока. 3) - Поставляется в виде дистрибутива на компакт диске, электронном носителе или путем самостоятельной загрузки с web-сайта производителя. 4) - Конкретная модель компьютера и принтера согласуется с заказчиком при заказе системы. 5) - Дополнительная поставка по желанию заказчика. | |||
осуществляется по документу МП 2101-001-2017 «Радиометры проточные для ВЭЖХ Flow-RAM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2017 г. Основные средства поверки:
Рабочий эталон не ниже 2-го разряда по ГОСТ 8.033-96 - Источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 с радионуклидами 137С^ 241Am
Рабочий эталон не ниже 2-го разряда по ГОСТ 8.033-96 - Источники бета-излучения закрытые с радионуклидами 90Sr+90Y типа 1 СО.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
Техническая документация фирмы-изготовителя
