Газоанализаторы хроматографические Multidetek, Multidetek2, 68044-17

68044-17
Газоанализаторы хроматографические моделей Multidetek, Multidetek2 предназначены для измерений объемной доли определяемых компонентов (азот (N2), аргон (Ar), криптон (Kr), ксенон (Xe), кислород (O2), метан (СН4), оксид углерода (CO), диоксид углерода (CO2), водород (Н2), закись азота (N2O), сероводород (H2S), оксид азота (NO), тетрафторметан (CF4), неон (Ne), диоксид серы (SO2), аммиак (NH3), карбонилсульфид (COS), углеводороды (NMHC)) в бинарных и многокомпонентных газовых смесях.
Карточка СИ
Номер в госреестре 68044-17
Наименование СИ Газоанализаторы хроматографические
Обозначение типа СИ моделей Multidetek
Изготовитель "LDetek", Канада
Год регистрации 2017
Срок свидетельства 20.07.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы хроматографические моделей Multidetek, Multidetek2 предназначены для измерений объемной доли определяемых компонентов (азот (N2), аргон (Ar), криптон (Kr), ксенон (Xe), кислород (O2), метан (СН4), оксид углерода (CO), диоксид углерода (CO2), водород (Н2), закись азота (N2O), сероводород (H2S), оксид азота (NO), тетрафторметан (CF4), неон (Ne), диоксид серы (SO2), аммиак (NH3), карбонилсульфид (COS), углеводороды (NMHC)) в бинарных и многокомпонентных газовых смесях.

Описание

Принцип действия газоанализаторов хроматографических моделей Multidetek, Multidetek2 (далее - газоанализаторы) основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента.

Газоанализатор оснащен плазмо-эмиссионным детектором (PED). Кроме того, газоанализатор может иметь в составе детектор по теплопроводности (TCD) или пламенно-ионизационный детектор (FID). В качестве газа-носителя применяется аргон или гелий.

Газоанализатор представляет собой стационарный промышленный прибор. Конструктивно газоанализатор состоит из нескольких блоков, установленных в едином корпусе прибора. Он включает в себя: блок детектора, материнскую плату модульного типа с микроконтроллером, интерфейсом и датчиками потока газа, соленоидные и диафрагменные клапаны, регулятор противодавления. Ввод анализируемого газа в газоанализатор может производиться автоматически или вручную.

Газоанализаторы являются приборами циклического действия. Цикличность зависит от модификации прибора и вида определяемых компонентов, задается заводом изготовителем при производстве и изменению не подлежит.

Прибор имеет встроенное микропроцессорное управление, оснащен жидкокристаллическим сенсорным дисплеем. Также для управления можно использовать клавиатуру. Дисплей и клавиатура размещены на лицевой панели газоанализатора.

Вывод информации производится в аналоговой форме в виде унифицированного токового сигнала (4-20) мА или в цифровой форме (опционально), интерфейс RS-232/422/485, Profitbus.

Газоанализатор выпускается в следующих моделях Multidetek и Multidetek2, которые отличаются количеством одновременно анализируемых компонентов (15 и 18 соответственно) и конструктивными особенностями. Так, в модели Multidetek2 может использоваться до 6 изотермических термостатов, вмещающих до 2-х хроматографических колонок каждый. Кроме того, газоанализатор модели Multidetek2 оснащен двухъядерным микроконтроллером (одно ядро DSP предназначено для обработки цифровых сигналов), имеет простой и многофункциональный интерфейс, работающий под управлением Windows XP.

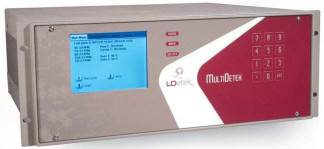

Общий вид газоанализаторов хроматографических моделей Multidetek, Multidetek2 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

!

б) Модель Multidetek2

Рисунок 1 - Общий вид газоанализаторов хроматографических моделей Multidetek, Multidetek2

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО)

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    переключение (ручное и автоматическое) диапазонов измерений;

-    отображение результатов измерений на дисплее;

-    хранение результатов измерений в энергонезависимой памяти;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

-    вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

-    вычисление значений выходного аналогового сигнала;

-    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

-    непрерывную самодиагностику аппаратной части газоанализатора.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений

Уровень защиты программного обеспечения соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

модель Multidetek

модель Multidetek2

Идентификационное наименование ПО

Multidetekl

Multidetek2

Номер версии (идентификационный номер) ПО

2.0

1.5

Цифровой идентификатор ПО

20d40958c2b99e0812d322c

d17d4099a0

e7fadab3087843b0e1447ed

a96d2f860

Алгоритм вычисления цифрового идентификатора

MD5

MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Таблица 2 - Метрологические характеристики газоанализаторов

Характеристика

Значение

Определяемый компонент

азот (N2), аргон (Ar), криптон (Kr), ксенон (Xe), кислород (O2), метан (СЩ), оксид углерода (CO), диоксид углерода (CO2), водород (H2), закись азота (N2O), сероводород (H2S), оксид азота (NO), тетрафторметан (CF4), неон (Ne), диоксид серы (SO2), аммиак (NH3), карбонил-сульфид (COS), углеводороды (NMHC)

Фоновый компонент 2)

воздух, азот (N2), водород (H2), аргон (Ar), кислород (O2), гелий (He), диоксид углерода (CO2), силан (Si), неон (Ne), криптон (Kr), ксенон (Xe)

Количество одновременно анализируемых компонентов, не более:

-    модель Multidetek

-    модель Multidetek2

15

18

Диапазон измерений объемной доли определяемого компонента 1)

от 0 до 1 млн-1

от 0 до 10 млн-1

от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % от 0 до 20 % от 0 до 50 % от 0 до 100 %

Пределы допускаемой основной абсолютной погрешности 3), в зависимости от диапазона измерений, объемная доля определяемого компонента от 0 до 1 млн-1 от 0 до 10 млн-1 от 0 до 100 млн-1 от 0 до 1000 млн-1 от 0 до 1 % от 0 до 10 % от 0 до 20 % от 0 до 50 % от 0 до 100 %

±(0,01 + 0,09-Свх) млн-1 ±(0,1 + 0,06-Свх) млн-1 ±(1 + 0,045-Свх) млн-1 ±(10 + 0,045-Свх) млн-1 ±(0,01 + 0,018-Свх) %

±(0,1 + 0,012-Свх) %

±(0,2 + 0,009-Свх) % ±(0,5 + 0,006-Свх) %

±(1 + 0,0012-Свх) %

Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,3

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных условий, в долях от пределов допускаемой основной погрешности

0,3

Время прогрева, мин, не более

30

Продолжение таблицы 2_

Примечания:

1)    Перечень определяемых компонентов и диапазоны измерений для конкретного газоанализатора определяется при заказе.

2)    Не допускается использование газоанализаторов для измерения содержания компонентов в горючих и пожаровзрывоопасных смесях.

3)    Свх - значение объемной доли определяемого компонента на входе газоанализатора, млн-1 или %.

Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений, не указанной в таблице. Пределы допускаемой основной абсолютной погрешности в таком случае выражаются формулой

А0 =± (а + Ъ • Свх),

где а = 0,01 • Св, С в верхний предел диапазона измерений объемной доли определяемого компонента млн-1 или %,

Ъ - выбирается равным множителю перед Свх из таблицы для наименьшего диапазона измерений, в который входит Свх.

Таблица 3 - Технические характеристики газоанализаторов

Характеристика

Значение

модель Multidetek

модель Multidetek2

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50/60

Потребляемая мощность, В • А, не более

200

400

Габаритные размеры средства измерений,

мм, не более

- высота

117

261

- ширина

446

444

- длина

595

595

Масса, кг, не более

30

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +45

- относительная влажность, %, при темпера

до 90 (без конденсации)

туре +25 оС

- атмосферное давление, кПа

от 60,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

25000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации прибора и в виде таблички на лицевую панель газоанализатора типографическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество

Газоанализатор хроматографический модели Multidetek, Mul-tidetek2

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП-242-1870-2016

1 экз.

Поверка

осуществляется по документу МП-242-1870-2016 «Газоанализаторы хроматографические моделей Multidetek, Multidetek2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.12.2016 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси (ГСО 10530-2014, ГСО 10536-2014, ГСО 10542-2014, ГСО 10545-2014, ГСО 10548-2014) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или переднюю панель газоанализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах Техническая документация фирмы «LDetek», Канада
