Хроматографы «KNAUER» (далее - хроматографы) предназначены для количественного химического анализа широкого спектра органических и неорганических образцов и материалов в соответствии с аттестованными методиками измерений.
Карточка СИ
Номер в госреестре 68045-17
Наименование СИ Хроматографы
Обозначение типа СИ KNAUER
Изготовитель "Knauer Wissenschaftliche Geratebau GmbH", Германия
Год регистрации 2017
Срок свидетельства 20.07.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Хроматографы «KNAUER» (далее - хроматографы) предназначены для количественного химического анализа широкого спектра органических и неорганических образцов и материалов в соответствии с аттестованными методиками измерений.

Описание

Принцип действия хроматографов основан на разделении смеси веществ на хроматографической колонке с последующим детектированием компонентов одним из следующих детекторов: спектрофотометрическим Azura MWD 2.1 L, на диодной матрице Azura DAD 2.1 L, дифференциальным рефрактометрическим RID 2.1L, кондуктометрическим CDD-10Avp.

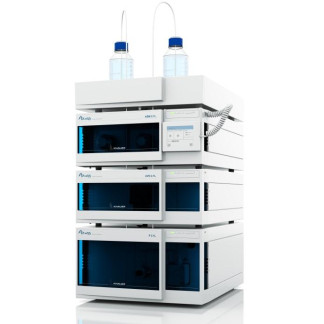

Хроматограф представляет собой комплекс функционально объединенных блоков и вспомогательных устройств, обеспечивающих разделение жидких смесей, детектирование, идентификацию и количественное определение компонентов смеси.

Хроматограф комплектуют насосами: Smartline Pump 1050, Azura P 2.1S, Azura P 4.1S, Azura 6.1L, PLATINblue P-1. Насосы Smartline Pump 1050 обеспечивают подачу элюента с высокой точностью, обладают системой подавления остаточных пульсаций, имеют возможность при подключении блока формирования градиента Smartline Manager 5050 формировать градиент на стороне низкого давления либо на стороне высокого давления при подключении нескольких насосов. Насосы Azura P 6.1L обладают аналогичными характеристиками, но в отличие от Smartline Pump 1050, снабжены вакуумными дегазаторами и возможностью создания градиента на стороне низкого или высокого давления. Насосы PLATINblue P-1 и Azura 6.1L способны развивать давление в системе до 1000 бар, что позволяет пользователю работать с высокоэффективными колонками, позволяющими снизить время анализа и расход элюента.

Хроматографы могут работать как в изократическом, так и в градиентном режиме. Для формирования градиента на стороне низкого давления подключают блок формирования градиента Smartline Manager 5050 либо PLATINblue M-1 Manager. В состав блоков формирования градиента входит также вакуумный дегазатор и (по запросу) интерфейсный модуль.

Ввод пробы может выполняться автоматически при помощи автосамплеров (Smartline Autosampler 3950, PLATINblue AS-1, Autosampler AS 6.1L или Autosampler 3950) или ручным дозатором. Автосамплеры PLATINblue AS-1 и Autosampler AS 6.1L могут работать в системах с давлением до 1000 бар, при этом максимально возможный объем отбираемой пробы составляет 100 мкл. Конструкция автосамплеров Smartline Autosampler 3950 и Autosampler AS 6.1L позволяет отбирать пробы из виал разного объема, дозировать с высокой воспроизводимостью пробы объемом от 1 мкл до 5000 мкл.

Термостаты Smartline Column Oven, PLATINblue T-1 и Azura CT 2.1 оснащены термоэлектрическими элементами Пельтье, что позволяет регулировать температуру колонок от +5 °С до +85 °С. Термостаты PLATINblue T-1 и Azura CT 2.1 обладают более высокой по сравнению с Smartline Column Oven скоростью нагрева, что дает возможность выполнять предварительный прогрев элюента и постколоночное охлаждение. Конструкция термостата PLATINblue T-1 позволяет одновременно устанавливать до 6 колонок. В состав конструкции термостата входит сенсорная панель, быстродействующий кран для переключения потоков между колонками.

Спектрофотометрический детектор Azura MWD 2.1 L и диодно-матричный детектор Azura DAD 2.1 L относятся к абсорбционным детекторам, принцип действия которых основан на измерении степени поглощения анализируемым веществом светового потока. Оба детектора комплектуются дейтериевой лампой для работ в ультрафиолетовой области спектра в диапазоне длин волн от 190 до 700 нм. Возможен выбор длины волны излучения с шагом 1 нм. Излучение лампы проникает в кювету, в которой находится анализируемая проба, и после прохождения кюветы разделяется дифракционной решеткой. Разделенный свет регистрируется отдельными фотодиодами или фотодиодной матрицей. При анализе токсичных и взрывоопасных веществ, а также при высоких скоростях потока возможно отделение кюветы от детектора при помощи оптоволоконных соединений. Оба детектора имеют систему откачки утечек жидкостей.

Дифференциальный рефрактометрический детектор RID 2.1L предназначен для определения содержания веществ, не имеющих или имеющих слабое поглощение в ультрафиолетовой области спектра. Принцип действия детектора основан на измерении преломления (рефракции) света на границе двух сред. Световой поток проходит через сравнительную кювету, заполненную чистым растворителем, и измерительную, заполненную раствором анализируемого вещества в том же растворителе. Определение концентрации анализируемого вещества происходит по регистрации степени отклонения светового луча, прошедшего через среду раствора, от его отклонения при прохождении среды чистого растворителя, которое принимают за нулевую отметку. Детектор снабжен датчиком утечек и термостатом. Система управления Mobile Control позволяет устанавливать часы работы самого детектора и источника света, регулировать яркость и распределение света, питание светодиода и т. д.

Кондуктометрический детектор CDD-10Avp - это высокочувствительный детектор, предназначенный, в основном, для ионной хроматографии. Ячейка детектора с внутренним нагревателем установлена в термостат колонки для двойного контроля температуры. С опцией двухканального детектирования возможно определение одновременно катионов и анионов. Дополнительно в детектор возможно установление супрессора для уменьшения фонового сигнала, влияющего на чувствительность. Для супрессорной ионной хроматографии может использоваться второй детектор CDD-10Asp, который работает в комплексе с детектором CDD-10Avp.

Пломбирование хроматографов не предусмотрено.

Рисунок 2 - Внешний вид детекторов: спектрофотометрического Azura MWD 2.1 L, на диодной матрице Azura DAD 2.1 L, дифференциального рефрактометрического RID 2.1L.

COO-MAw ----

\шт\

O0O

гтч frJ4 m rr'i гг';

гйл id rTi rii

r_p_i r^'i

Рисунок 3 - Внешний вид кондуктометрического детектора CDD-10Avp

Программное обеспечение

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

PurityChrom

Идентификационное наименование ПО

PurityChrom

Номер версии (идентификационный номер ПО)

не ранее 1

Цифровой идентификатор ПО

-

OpenLab EZChrom Edition

Идентификационное наименование ПО

OpenLab EZChrom Edition

Номер версии (идентификационный номер ПО)

не ранее 1

Цифровой идентификатор ПО

-

ClarityChrom

Идентификационное наименование ПО

ClarityChrom

Номер версии (идентификационный номер ПО)

не ранее 1

Цифровой идентификатор ПО

-

Метрологические и основные технические характеристики

Таблица 2 - Метрологические характеристики спектрофотометрического детектора Azura MWD 2.1 L, детектора на диодной матрице Azura DAD 2.1 L_

Наименование характеристики

Значение

Диапазон длины волны, нм

от 190 до 700

Уровень флуктуационных шумов нулевого сигнала (1=254 нм, постоянная времени 1 с, ацетонитрил-вода, объемное соотношение 84:16), е.о.п., не более

5,0-10-6

Дрейф нулевого сигнала (1=254 нм, постоянная времени 1 с, ацетонитрил-вода, объемное соотношение 84:16), е.о.п./ч, не более

4,0-10-4

Наименование характеристики

Значение

Предел детектирования по антрацену, г/см3, не более

1,0-10-9

Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа при автоматическом дозировании 20 мкл контрольного раствора антрацена (20 мг/дм3), %:

-    по площади пика

-    по времени удерживания

2

0,5

Пределы допускаемого значения относительного изменения выходного сигнала хроматографа по площади пика за 8 часов непрерывной работы, %

±2

Таблица 3 - Метрологические характеристики дифференциального рефрактометрического детектора RID 2.1 L_

Наименование характеристики

Значение

Диапазон измерений относительного изменения показателя преломления,

от 1,00 до

ед. рефр.

1,75

Уровень флуктуационных шумов нулевого сигнала (1=254 нм, постоянная времени 1 с, ацетонитрил-вода, объемное соотношение 84:16), ед. рефр., не более

2,5-10-9

Дрейф нулевого сигнала, ед. рефр./ч, не более

2,0-10-7

Предел детектирования по антрацену, г/см3, не более

1,0-10-9

Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа при автоматическом дозировании 20 мкл контрольного раствора антрацена (200 мг/дм ), %:

- по площади пика

2

- по времени удерживания

0,5

Пределы допускаемого значения относительного изменения выходного сигнала хроматографа по площади пика за 8 часов непрерывной работы, %

±2

Таблица 4 - Метрологические характеристики кондуктометрического детектора CDD-10Avp

Наименование характеристики

Значение

Диапазон измерений, мкСм/см

от 0,1 до 5120,0

Уровень флуктуационных шумов нулевого сигнала, мкСм/см не более

0,004

Дрейф нулевого сигнала (при постоянной температуре), (мкСм/см)/ч, не более

0,025

Дрейф при изменении температуры на 1 °С, (мкСм/см)/°С, не более

0,025

Предел детектирования по хлорид-иону, г/см3, не более

5,0-10-8

Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала хроматографа при автоматическом дозировании 20 мкл контрольного раствора хлорид-иона (10 мг/дм3), %:

-    по площади (высоте) пика

-    по времени удерживания

3

0,5

Пределы допускаемого значения относительного изменения выходного сигнала хроматографа по площади (высоте) пика за 8 часов непрерывной работы, %

±5

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Потребляемая мощность, В-А, не более:

-    спектрофотометрический детектор Azura MWD 2.1 L, детектор на диодной матрице Azura DAD 2.1 L, дифференциальный рефрактометрический детектор RID 2.1L,

-    кондуктометрический детектор CDD-10Avp.

75

65

Масса, кг, не более:

- спектрофотометрический детектор Azura MWD 2.1 L и детектор на

диодной матрице Azura DAD 2.1 L,

12,2

- дифференциальный рефрактометрический детектор RID 2.1L,

10,8

- кондуктометрический детектор CDD-10Avp.

6

Габаритные размеры, мм, не более:

- спектрофотометрический детектор Azura MWD 2.1 L, детектор на

диодной матрице Azura DAD 2.1 L, дифференциальный

рефрактометрический детектор RID 2.1L

длина

523

ширина

361

высота

158

- кондуктометрический детектор CDD- 10Avp

длина

420

ширина

260

высота

140

Условия эксплуатации:

- температура окружающей среды, °С

от +4 до +40

- относительная влажность, %

до 90

- напряжение сети переменного тока, В

220+10%

220-15%

- частота сети, Гц

50 ±1

Знак утверждения типа

наносится на заднюю панель хроматографов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 6 - Комплектность хроматографа «KNAUER»

Наименование

Обозначение

Количество

Хроматограф «KNAUER», включающий - детектор (по заказу): спектрофотометрический детектор Azura MWD 2.1 L, на диодной матрице Azura DAD 2.1 L, дифференциальный рефрактометрический RID 2.1L, кондуктометрический детектора CDD-10Avp;

по заказу

- насос (по заказу): Smartline Pump 1050, Azura P 2.1S, Azura 4.1S, Azura 6.1L, PLATINblue P-1;

по заказу

- блоки формирования градиента (по заказу): Smartline Manager 5050, PLATINblue M-1;

по заказу

- автосамплеры (по заказу): Smartline Autosampler 3950, PLATINblue AS-1, Azura AS 6.1L, Autosampler 3950

по заказу

- термостаты колонок (по заказу): Smartline Column Oven, PLATINblue T-1, Azura CT 2.1.

по заказу

Наименование

Обозначение

Количество

Комплект запасных частей, инструмента и принадлежностей (ЗИП)

Руководство по эксплуатации

1 экз.

Методика поверки

МП 205-24-2016

1 экз.

Поверка

осуществляется по документу МП 205-24-2016 «Хроматографы «KNAUER». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 02 марта 2017 г. и входящему в комплект поставки.

Основные средства поверки:

ГСО 8749-2006 состава раствора антрацена в ацетонитриле с массовой концентрацией 200 мкг/см ; ГСО 7813-2000 состава раствора хлорид-иона в воде с массовой концентрацией

10 мг/см3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую стенку детектора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя «Knauer Wissenschaftliche Geratebau GmbH», Г ермания
