| Номер в госреестре | 68048-17 |
| Наименование СИ | Дефектоскопы вихретоковые портативные |
| Обозначение типа СИ | ВД-220 БУРАН |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "ДЕМАС" (ООО "НПФ "ДЕМАС"), г. Москва; ООО "Конструкция", г. Москва (срок свидетельства: 20.07.2022 г. |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые портативные ВД-220 «БУРАН» (далее - дефектоскопы) предназначены для ручного, механизированного и автоматизированного контроля поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.), изделий из ферромагнитных и неферромагнитных сталей, цветных металлов и их сплавов, для измерений глубины поверхностных дефектов, а так же для измерений толщины защитных покрытий.
Принцип действия дефектоскопов основан на параметрическом вихретоковом методе неразрушающего контроля, в котором использован эффект возбуждения вихревых токов в материале в результате воздействия внешнего электромагнитного поля.
Возбуждающее электромагнитное поле формируется вихретоковым преобразователем, на который от генератора поступает напряжение возбуждения. Вихревые токи формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит ЭДС в ВТП. Изменение электромагнитного поля, обусловленное наличием дефекта в материале, регистрируется преобразователем и отображается на экране дефектоскопа в виде числовых значений амплитуды и фазы, по которым судят о наличии и размерах дефектов.
Дефектоскоп состоит из портативного электронного блока и преобразователя, присоединенного к дефектоскопу кабелем. На боковой панели электронного блока имеется разъем ETHERNET соединения с компьютером. Дефектоскоп может быть использован в системе с энкодерами для определения местоположения координат дефектов. При автоматизированном контроле возможно исполнение дефектоскопа без корпуса и дисплея, в виде модуля для установки в шкаф управления (промышленного компьютера).

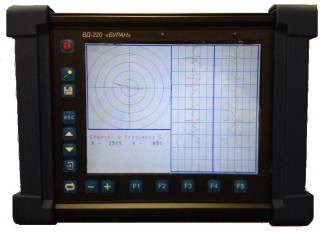

Внешний вид дефектоскопа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
D ль С
О
л
Места плвм5ирр8ки \
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО Базовая Интерфейсная | Vtd220.jic Vtd220.hex |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 10 до 10000000 (20000000)* |
| Пределы допускаемой относительной погрешности установки рабочих частот, % | ±1,5 |
| Диапазон регулирования аналогового усиления (с шагом 0,1; 1,0; 2,0; 6,0 и 10,0), дБ | от 0 до 74 |
| Цифровое усиление, дБ | от -20 до +40 |
| Максимальное выходное напряжение, В | ±12 |
| Диапазон измерений глубины трещин, мм - для преобразователя вихретокового абсолютного ВТП-103 - для преобразователя вихретокового дифференциального ВСК-120 | от 0,1 до 5,0 от 0,2 до 5,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений глубины трещин (Досн), мм, где Хн - измеренное значение глубины трещины, мм | ±(0,2 Xн + 0,1) |
| Пределы допускаемой дополнительной погрешности измерений глубины трещин от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 5 oC, в долях от пределов допускаемой основной абсолютной погрешности | ±0,5 |
| Порог чувствительности к обнаружению искусственных дефектов типа «пропил» (глубина), мм - для преобразователя вихретокового абсолютного ВТП-103 - для преобразователя вихретокового дифференциального ВСК-120 | 0,1 0,2 |
| Диапазон установки фазы вектора (с шагом 0,01; 0,1; 1,0; 5,0; 10,0; 45,0; 90,0 и 180,0°), ° | от 0 до 359,99 |
| Уровень срабатывания системы автоматической сигнализации дефекта (АСД), мм - для преобразователя вихретокового абсолютного ВТП-103 - для преобразователя вихретокового дифференциального ВСК-120 | от 0,1 до 5,0 от 0,2 до 5,0 |
| Количество входных каналов (n) | 2 (4, 8, 16)* |
| Количество выходных каналов | 4n |
| Параметры электрического питания: от внешнего источника - напряжение переменного тока, В, - частота переменного тока, Гц от встроенной аккумуляторной батареи - номинальное напряжение, В | 220±22 50 11,2 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Полный средний срок службы, лет | 10 |
| Размер экрана, мм - ширина - высота - диагональ | 170,4 127,8 210 |
| Масса, кг, не более | 3,4 |
| Габаритные размеры дефектоскопа, мм, не более - высота - ширина - длина | 119 91 292 |
| Примечание: *по отдельному заказу потребителя | |
Таблица 3 - Комплектность средства измерений
| Наименование и условное обозначение | Кол., шт. |
| Блок электронный дефектоскопа ВД-220 «БУРАН» | 1 |
| Преобразователь вихретоковый дифференциальный ВСК-120 | 1 |
| Преобразователь вихретоковый абсолютный ВТП-103 | 1 |
| Преобразователь роторный «ВИХРЬ»* | 1 |
| Резистор нагрузочный С5-37В 10Вт 20 Ом ±5% * | 1 |
| Блок питания 18 В | 1 |
| Образец настроечный с искусственными дефектами КСОП-4.28 | 1 |
| Программное обеспечение для обработки результатов контроля (на диске) | 1 |
| Чехол для электронного блока | 1 |
| Кейс для электронного блока и запасных частей | 1 |
| Руководство по эксплуатации ВД-220 42767-001-11445455-15 РЭ | 1 |
| Паспорт ВД-220 42767-001-11445455-15 ПС | 1 |
| * - Поставляется по дополнительному заказу потребителя | |
осуществляется по документу 42767-001-11445455-15 РЭ «Дефектоскоп вихретоковый портативный ВД-220 «БУРАН». Руководство по эксплуатации» (раздел 10 «Методика поверки»), утвержденному ФГУП «ВНИИМС» 21 марта 2017 г.
Основные средства поверки:
- Комплект образцов КСОП (регистрационный номер 47328-11);
- Осциллограф цифровой DS4052 (регистрационный номер 54988-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
42767-001-11445455-15ТУ Дефектоскопы вихретоковые портативные ВД-220 «БУРАН». Технические условия
