| Номер в госреестре | 68050-17 |
| Наименование СИ | Анализатор углерода и серы |
| Обозначение типа СИ | Eltra CS 800 |
| Изготовитель | "Eltra GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор углерода и серы Eltra CS 800 (далее - анализатор) предназначен для измерений массовой доли углерода и серы в минеральном сырье и продуктах переработки сырья черной и цветной металлургии по аттестованным методикам измерений.
Принцип действия анализатора основан на сжигании образца в высокочастотной индукционной печи в потоке кислорода и дальнейшем анализе методом инфракрасной (ИК) спектроскопии образующихся газообразных соединений: углерод и сера, содержащиеся в пробе, окисляются до CO2 и SO2 соответственно. Выделившиеся после сжигания образца газы с потоком кислорода проходят пылевую ловушку, затем подаются в осушитель для удаления воды (источниками которой является водород, содержащийся в образце, и поверхностно адсорбированная вода), после чего попадают на ИК-твердотельный детектор для анализа углерода и серы в виде соединений CO2 и SO2.
Анализатор представляет собой моноблок, содержащий высокочастотную индукционную печь, систему газоснабжения, блок детектирования, блок электроники с микроконтроллером. К анализатору может быть подключено внешнее оборудование: персональный компьютер и электронные весы.
Масса образца может быть введена автоматически от электронных весов, либо возможен ввод массы образца с клавиатуры компьютера. После выполнения каждого измерения производится продувка и очистка печи анализатора для следующего измерения. Градуировка анализаторов производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода и серы.

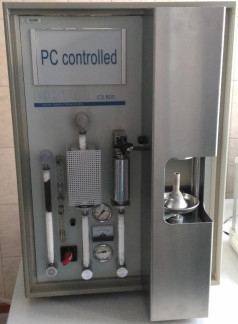

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Пломбирование анализаторов не предусмотрено.
Анализатор оснащен программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для анализатора |
| Идентификационное наименование ПО | Uni |
| Номер версии ПО (идентификационный номер ПО) | 2.4.4.3 |
| Цифровой идентификатор ПО | a809b53dc98d611 cfeedfc5f76819338 |
| Другие идентификационные данные | Uni.exe (запускающий файл) |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой доли углерода, % | от 0,005 до 25,0 |
| Диапазон измерений массовой доли серы, % | от 0,001 до 40,0 |
| Предел допускаемого значения относительного среднего квадратического отклонения результата измерений массовой доли углерода, %, в диапазонах измерений: - от 0,005 до 0,02 % включ. | 10 |
| - св. 0,02 до 2,0 % включ. | 5 |
| - св. 2,0 до 25,0 % включ. | 2 |
| Предел допускаемого значения относительного среднего квадратического отклонения результата измерений массовой доли серы, %, в диапазонах измерений: - от 0,001 до 0,02 % включ. | 15 |
| - св. 0,02 до 2,0 % включ. | 5 |
| - св. 2,0 до 40,0 % включ. | 2 |
| Относительная нестабильность результатов измерений массовой доли элементов за 8 часов | 3 |
| непрерывной работы (при массовой доле элемента выше 2,0 %), % |
| Наименование характеристики | Значение характеристики для анализатора |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±10 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В • А, не более | 3500 |
| Габаритные размеры, мм, не более: | |
| - высота | 800 |
| - ширина | 550 |
| - длина | 600 |
| Масса, кг, не более | 110 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 15 до + 35 |
| - относительная влажность, %, не более | 70 |
наносится на переднюю панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт |
| Анализатор углерода и серы | Eltra CS 800 | 1 |
| Руководство по эксплуатации | РЭ | 1 |
| Руководство пользователя программным обеспечением UNI | - | 1 |
| Методика поверки | МП 29-251-2017 | 1 |
осуществляется по документу МП 29-251-2017 «ГСИ. Анализатор углерода и серы Eltra CS 800. Методика поверки», утвержденному ФГУП «УНИИМ» «31» марта 2017 г.
Основные средства поверки:
- стандартные образцы утвержденных типов:
ГСО 8128-2002 (аттестованные значения массовой доли углерода от 12 до 14 %, границы допускаемых значений абсолютной погрешности аттестованного значения ± 0,16 %; аттестованные значения массовой доли серы от 0,1 до 1,0 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ± 0,004 до ± 0,024 %);
ГСО 9976-2011 (аттестованное значение массовой доли серы 26,7 %, границы допускаемых значений абсолютной погрешности аттестованного значения ± 0,1 %);
ГСО 967-93П (аттестованное значение массовой доли углерода от 0,005 до 0,03 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ± 0,00024 до 0,0015 %; аттестованное значение массовой доли серы от 0,001 до 0,02 %, границы допускаемых значений абсолютной погрешности аттестованного значения от ± 0,00024 до ± 0,0007 %);
ГСО 10503-2014 (аттестованное значение массовой доли углерода 1,393 %, границы допускаемых значений абсолютной погрешности аттестованного значения ± 0,007 %; аттестованное значение массовой доли серы 0,0057 %, границы допускаемых значений абсолютной погрешности аттестованного значения ± 0,0003 %);
- рабочий эталон единицы массы 1 разряда в диапазоне от 1 мг до 100 г по ГОСТ 8.021-2015: весы лабораторные электронные I (специального) класса точности.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на переднюю панель анализатора, как показано на рис. 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация фирмы «ELTRA CmbH», Германия
