| Номер в госреестре | 68053-17 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | novAA 400 P |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры атомно-абсорбционные novAA 400 P (далее - спектрометры) предназначены для измерений массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Принцип действия спектрометров основан на измерении оптической плотности атомного пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания элементов по градуировочным характеристикам. Спектрометры представляют собой многоцелевые автоматизированные стационарные приборы.
Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом: пламенным атомизатором, электротермическим атомизатором, а также двумя атомизаторами (пламенным и электротермическим). В качестве дополнительной опции спектрометры могут комплектоваться ртутно-гидридными системами.
Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В пламенной горелке в зависимости от анализируемых элементов используется пламя: «ацетилен - воздух», «ацетилен - закись азота» или «пропан-бутан - воздух». Электротермический атомизатор обеспечивает атомизацию образцов с управлением температурным режимом от компьютера. Спектрометры могут поставляться с ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих элементов.
Оптическая система спектрометров базируется на монохроматоре с дифракционной решеткой.
Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом.
В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8-и ламп).
Спектрометры оснащены дейтериевым корректором фона. Спектрометры поставляются в комплекте с автосамплером для автоматической подачи проб в электротермический атомизатор, а так же опционально с автосамплером для пламенного атомизатора.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Управление процессом измерения и обработки выходной информации осуществляется от IBM PC - совместимого компьютера, подключаемого через USB-порт.

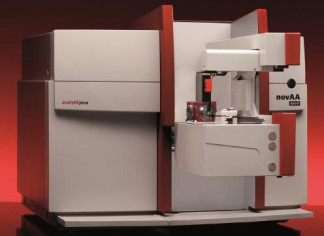

Общий вид спектрометра представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбировка спектрометров не предусмотрена.
Рисунок 1 - Общий вид спектрометра
Спектрометры оснащены автономным ПО WinAAS или ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WinAAS |
| Номер версии (идентификационный номер) ПО | Не ниже 4.5.0 |
| Идентификационное наименование ПО | ASpect LS |
| Номер версии (идентификационный номер) ПО | Не ниже 1.3.1.0 |
К метрологически значимой части автономного ПО относится исполняемый файл Wi-nAAS.exe (для ПО WinAAS) или ASpectLS.exe (для ПО ASpect LS).
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- получение спектров оптической плотности исследуемых проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора.
Уровень защиты ПО - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм | от 185 до 900 |
| Спектральная ширина щели, нм | 0,2; 0,5; 0,8; 1,2 |
| Диапазон показаний оптических плотностей, Б | от 0 до 3,0 |
| Характеристические концентрации (чувствительность), мкг/дм3, не более | |
| - с пламенным атомизатором: | |
| для Zn (на Х= 213,9 нм) | 20 |
| для Cd (на Х= 228,8 нм) | 20 |
| для № (на Х= 232,0 нм) | 100 |
| для Fe (на Х= 248,3 нм) | 120 |
| для Мп (на Х= 279,5 нм) | 50 |
| для РЬ (на Х= 283,3 нм) | 500 |
| для Mg (на Х= 285,2 нм) | 10 |
| для Си (на Х= 324,8 нм) | 70 |
| для Сг (на Х= 357,9 нм)1 | 80 |
| - с электротермическим атомизатором (при объеме дозирования 20 мкл): | |
| для Cd (на Х= 228,8 нм) | 0,08 |
| для № (на Х= 232,0 нм) | 1,0 |
| для Мп (на Х= 279,5 нм) | 0,30 |
| для РЬ (на Х= 283,3 нм) | 2,0 |
| для Си (на Х= 324,8 нм) | 0,60 |
| для Сг (на Х= 357,9 нм) | 0,70 |
| - с гибридной приставкой: | |
| для As (на Х= 193,7 нм) | 0,2 |
| для Hg (на Х= 253,7 нм) | 0,5 |
| 2 3 Пределы обнаружения , мкг/дм , не более | |
| - с пламенным атомизатором: | |
| для Zn (на Х= 213,9 нм) | 20 |
| для Cd (на Х= 228,8 нм) | 10 |
| для № (на Х= 232,0 нм) | 40 |
| для Fe (на Х= 248,3 нм) | 40 |
| для Мп (на Х= 279,5 нм) | 30 |
| для РЬ (на Х= 283,3 нм) | 300 |
| для Mg (на Х= 285,2 нм) | 10 |
| для Си (на Х= 324,8 нм) | 30 |
| для Сг (на Х= 357,9 нм)1 | 50 |
| - с электротермическим атомизатором (при объеме дозирования 20 мкл): | |
| для Cd (на Х= 228,8 нм) | 0,07 |
| для № (на Х= 232,0 нм) | 1,0 |
1 В пламени «ацетилен - закись азота»
2 По критерию 3 - сигма
| Наименование характеристики | Значение характеристики |
| для Мп (на Х= 279,5 нм) | 0,2 |
| для РЬ (на 1= 283,3 нм) | 1,0 |
| для Си (на Х= 324,8 нм) | 0,5 |
| для Сг (на Х= 357,9 нм) | 1,0 |
| - с гибридной приставкой: | |
| для As (на Х= 193,7 нм) | 1,0 |
| для Hg (на Х= 253,7 нм) | 0,5 |
| Относительное СКО случайной составляющей погрешности спектрометра при измерении массовой концентрации элементов, %, не более: | |
| - с пламенным атомизатором | 3,0 |
| - с электротермическим атомизатором (при объеме дозирования 20 мкл) | 5,0 |
| - с гидридной приставкой | 10 |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры, мм, не более - Длина - Ширина - Высота | 790 735 650 |
| Масса, кг, не более | 140 |
| Напряжение питания, В | 220±22 |
| Частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, В'А, не более | 2100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +35 от 20 до 90 от 84 до 106 |
| Средний срок службы, лет | не менее 8 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики или типографским способом и на спектрометр в виде наклейки.
Таблица 4 - Комплектность
| Наименование | Количество |
| Спектрометр | 1 шт. |
| Руководство по эксплуатации (книга и электронная версия на компакт-диске) | 1 экз. |
| Методика поверки МП 18-241-2017 | 1 экз. |
осуществляется по документу МП 18-241-2017 «ГСИ. Спектрометры атомно-абсорбционные
| novAA 400 P. Методика поверки», утвержденному ФГУП «УНИИМ» 20 февраля 2017 г. | ||||||
| Основные средства поверки: стандартные образцы водных растворов: - ГСО 8053-94 (массовая концентрация ионов цинка | от | 0,95 | до | 1,05 | г/дм3 | |
| н. т о | погрешность ± 1 %); - ГСО 6690-93 (массовая концентрация ионов кадмия | от | 0,95 | до | 1,05 | г/дм3 |
| отн. | погрешность ± 1 %); - ГСО 8001-93 (массовая концентрация ионов никеля от 0,95 до | % О4 5 ,0 | г/дм3 | |||
| отн. | погрешность ± 1 %); - ГСО 7450-98 (массовая концентрация ионов железа | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 8056-94 (массовая концентрация ионов марганца | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 7012-93 (массовая концентрация ионов свинца | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 7767-2000 (массовая концентрация ионов магния | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 7998-93 (массовая концентрация ионов меди | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 8035-94 (массовая концентрация ионов хрома | от | 0,95 | до | 1,05 | г/дм3 |
| о т . | погрешность ± 1 %); - ГСО 7143-95 (массовая концентрация ионов мышьяка | от | 0,095 | до | 0,105 | 3 м /д г/ |
| н. т о | погрешность ± 1 %); - ГСО 8004-93 (массовая концентрация ионов ртути | от | 0,95 | до | 1,05 | г/дм3 |
отн. погрешность ± 1 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель спектрометра в соответствии с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ 30178-96 Сырье и продукты пищевые. Атомно-абсорбционный метод определения токсичных элементов;
ГОСТ 31870-2012 Вода питьевая. Определение содержания элементов методами атомной спектрометрии;
ГОСТ Р 51925-2011 Бензины. Определение марганца методом атомно-абсорбционной спектрометрии;
ГОСТ Р 51942-2010 Бензины. Определение свинца методом атомно-абсорбционной спектрометрии;
ГОСТ Р 53218-2008 Удобрения органические. Атомно-абсорбционный метод определения содержания тяжелых металлов.
Техническая документация фирмы «Analytik Jena AG», Германия
