| Номер в госреестре | 68054-17 |
| Наименование СИ | Комплекс газоаналитический поверочный |
| Обозначение типа СИ | РЭКРТ-М |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс газоаналитический поверочный РЭКРТ-М (далее - комплекс) предназначен для воспроизведения единицы массовой концентрации гидразина (N2H4), монометилгидразина (ММГ), несимметричного диметилгидразина (НДМГ) и диоксида азота (NO2) в воздухе и азоте.
Принцип действия комплекса газоаналитического поверочного РЭКРТ-М основан на смешении газовых потоков увлажняемого газа-разбавителя, сухого газа-разбавителя и целевого газа, который задается:
- источником микропотока (далее - ИМ), находящимся в термостате с контролируемой температурой;
- петлевым дозатором, находящимся в блоке термостатирования петлевых дозаторов.
Комплекс состоит из четырех блоков: установки УРТ-М, двух блоков термостатирования дозаторов петлевых с системой управления и аналитического блока. Установка УРТ-М состоит из блоков УРТ-МО и УРТ МТ. Блок УРТ-МО обеспечивает приготовление бинарных увлажненных газовых смесей с целевым компонентом - диоксидом азота. Блок УРТ-МТ обеспечивает приготовление бинарных увлажненных газовых смесей с целевыми компонентами -гидразином (N2H4), монометилгидразином (ММГ) и несимметричным диметилгидразином (НДМГ). Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера установки УРТ-М (при работе в автономном режиме). Увлажнение газа-разбавителя производится путем его барботирования через воду. Значения относительной влажности потока газа-разбавителя определяется по встроенному высокоточному датчику относительной влажности. Значения относительной влажности газа-разбавителя, расходов целевого газа, увлажняемого и сухого газа-разбавителя, выводятся на жидкокристаллический дисплей, находящийся на лицевых панелях блоков УРТ-МО и УРТ-МТ.
На лицевой панели установки УРТ-М расположены:
- сенсорный дисплей с разрешением 240х128 точек;
- штуцеры «ВЫХОД 1», «СБРОС».
- уровень воды
- держатель термостата «ТЕРМОСТАТ»
- защита термостата
На задней панели установки расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ» с предохранителем источника питания «2А»;
- штуцеры: «ВХОД 1», «ВХОД 2», «ВЫХОД 2», ВЫХОД 3» и «ВОДА»;
- отделитель капельной влаги «КАПЛЕОТДЕЛИТЕЛЬ».
Управление установкой осуществляться в ручном режиме (управление с лицевой панели), в автономном режиме (управление с помощью внутреннего контроллера) и в автоматическом (управление от персонального компьютера).
Аналитический блок позволяет определять действительное содержание целевого компонента (N2H4, ММГ, НДМГ и NO2) на выходе установки УРТ-М. В качестве аналитического блока используется газоанализатор ИФГ-М, откалиброванный по целевым компонентам гидразин (N2H4), монометилгидразин (ММГ), несимметричный диметилгидразин (НДМГ) и диоксид азота (NO2). Принцип действия - фотоколориметрический.
Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

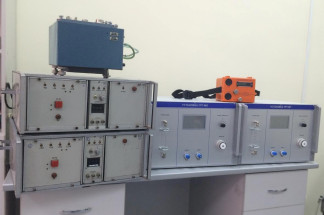

Общий вид комплекса со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Программное обеспечение используется во входящих в состав комплекса приборах: установке УРТ-М и аналитическом блоке.
Программное обеспечение установки УРТ-М состоит из двух модулей:
1) встроенное: «УРТ-МО контроллер» и «УРТ-МТ контроллер»
2) автономное: «УРТ-МО», «УРТ-МТ».
Встроенное программное обеспечение «УРТ-МО контроллер» и «УРТ-МТ контроллер» разработано изготовителем специально для решения задачи приготовления парогазовых смесей методом динамического смешения двух потоков газа.
Автономное программное обеспечение «УРТ-МО» и «УРТ-МТ» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы установки УРТ-М и просмотров результатов измерений в реальном времени.
Программное обеспечение в аналитическом блоке встроенное «Программа внутреннего микроконтроллера ИФГ-М»
Встроенное программное обеспечение «Программа внутреннего микроконтроллера ИФГ-М» разработано изготовителем специально для решения задачи измерения массовой концентрации целевых компонентов газоанализатором ИФГ-М, входящего в состав аналитического блока.
Программное обеспечение комплекса является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | УРТ-МО | УРТ-МО контроллер | УРТ-МТ | УРТ-МТ контроллер | Программа внутреннего микроконтроллера ИФГ-М |
| Номер версии (идентификационный номер) ПО | 1.0.0 | 1.0.0 | 1.0.0 | 1.0.0 | 1.0.0 |
| Цифровой идентиф икатор ПО | 40F43779D 9C7EB6B87 90CA7F114 017E2 алгоритм MD5 | CDB45855 алгоритм CRC-32 | DFEС38С958 E088F98GEB FA18A2E473 1E алгоритм MD5 | 22E6709B E02С522589 DE9AF23C2 DF48 алгоритм MD5 | CAD26545, алгоритм CRC-32 |
| Другие идентификационные данные (если имеются) | urt-mo.exe | - | urt-mt.exe | - | - |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. | |||||
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения массовой концентрации целевых компонентов, мг/м3 Г идразин (N2H4) Монометилгидразин (ММГ) Несимметричный диметилгидразин (НДМГ) Диоксид азота (NO2) | от 0,05 до 5,0 от 0,05 до 5,0 от 0,05 до 5,0 (от 0,05 до 1,0)1 от 1,0 до 60,0 (от 1,0 до 10,0)1 |
| Пределы допускаемой относительной погрешности воспроизведения массовой концентрации целевого компонента, % | ±10 |
| Диапазон измерений расхода газа установки УРТ-М (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин | Канал 1: от 150 до 6500 Канал 2: от 150 до 6500 Канал 3: от 30,0 до 500,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений расхода газа установки УРТ-М, % | ±1,5 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 500 до 6500 |
| Диапазон задания и регулирования относительной влажности приготавливаемой газовой смеси, % | от 20 до 80 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности приготавливаемой газовой смеси на выходе комплекса, % | ±3 |
| Диапазон измерений, задания и поддержания температуры ИМ в термостате установки УРТ-М, °С | от 30,0 до 120,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в термостате установки УРТ-М, °С - в диапазоне от 30 до 60 °С вкл. - в диапазоне св. 60 до 120 °С | ±0,1 ±0,2 |
| Диапазон измерений, задания и поддержания температуры в блоках термоста-тирования дозаторов петлевых, °С | от -5,0 до +50,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в блоках термостатирования дозаторов петлевых, °С | ±0,5 |
| Примечание: В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: азот высокой чистоты (особой чистоты по ГОСТ 9293-74 или ТУ 2114-004-057983452009, ТУ 6-21-39-96), воздух (по ТУ 6-21-5-82). В качестве источника воздуха для комплекса могут использоваться генераторы нулевого воздуха. В качестве источника целевого компонента используются источники микропотока несимметричного диметилгидразина (рабочие эталоны 1-го разряда ИМ-РТ ШДЕК.418319.007 ТУ) и диоксида азота (рабочие эталоны 1-го разряда по ТУ ИБЯЛ.418319.013-2001), петлевые дозаторы с N2H4, ММГ, НДМГ и NO2. 1 - в скобках указаны диапазоны воспроизведения массовой концентрации целевых компонентов при работе с источниками микропотоков (ИМ) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление газа на входе в установку УРТ-М, МПа | от 0,15 до 0,25 |
| Размеры термостатируемой камеры установки УРТ-М, (диаметр х длина), мм (положение термостата - горизонтальное) | 30 х 150 |
| Наименование характеристики | Значение |
| Количество одновременно используе- | 0 6 (или 6,35) мм - не более 6 |
| мых источников микропотока, шт | 0 10 мм - не более 3 |
| Время выхода на рабочий режим (время | |
| установления заданной концентрации | |
| после выхода на режим), мин, не более: | |
| с источником микропотока: | 30 |
| с петлевым дозатором: | 120 |
| Габаритные размеры блоков комплекса | |
| (ШхГхВ), мм, не более: | |
| Установка УРТ-М: | |
| Блок УРТ-МО | 500 х 500 х 350 |
| Блок УРТ-МТ | 500 х 500 х 350 |
| Блок термостатирования дозаторов пет- | |
| левых | 220 х 220 х 200 |
| Система управления блоком термоста- | |
| тирования | 450 х 450 х 200 |
| Аналитический блок: | |
| Г азоанализатор ИФГ -М | 300 х 250 х 300 |
| Масса блоков комплекса, кг, не более: | |
| Установка УРТ-М: | |
| Блок УРТ-МО | 30 |
| Блок УРТ-МТ | 30 |
| Блок термостатирования дозаторов пет- | |
| левых | 10 |
| Система управления блоком термоста- | |
| тирования | 20 |
| Аналитический блок: | |
| Г азоанализатор ИФГ -М | 7 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 220±10 |
| -частота переменного тока, Гц | 50±1 |
| Средний ресурс работы, ч, не менее | 5000 |
| Средний срок службы, лет. | |
| Критерием предельного состояния ком- | 15 |
| плекса является экономическая нецеле- | |
| сообразность восстановления | |
| Потребляемая мощность, В • А, не более | 500 |
| Рабочие условия применения: | |
| - температура окружающего, °С | от +15 до +25 |
| - атмосферное давление, кПа | от 84,0 до 106,7 кПа |
| - относительная влажность окружающей | не более 90 % при температуре +20 °С |
| среды, % |
| Наименование | Обозначение | Количе ство |
| Установка УРТ-М (Блок УРТ-МО, блок УРТ-МТ) зав № 01 | 1 шт. | |
| Комплект источников микропотоков несимметричного диметилгидразина - рабочий эталон 1-го разряда ИМ-РТ ТТТДЕК 418319 007 ТУ | 1 комплект | |
| Комплект источников микропотоков диоксид азота -рабочий эталон 1-го разряда по ТУ ИБЯЛ.418319.013-2001 | 1 комплект | |
| Газоанализатор ИФГ-М, зав № 4/2010 | 1 шт. | |
| ** Преобразователь ленточный кассетный ПЛК | 1 комплект | |
| * Петлевые дозаторы | 1 комплект | |
| Блок термостатирования дозаторов петлевых с системой управления | 2 шт. | |
| Руководство по эксплуатации | Хд1.456.505РЭ | 1 экз. |
| Методика поверки | МП-242-2066-2016 | 1 экз. |
| Поставляется АО «СКТБЭ» Преобразователи ленточные ПЛК поставляются АО «СКТБЭ», являются расходным материалом и подлежат ежегодной замене. Характеристики новых лент ПЛК вносятся в Этикетку на каждую партию лент ПЛК. Номера партий новых лент ПЛК вносятся в «Лист учета технических изменений» приложения В руководства по эксплуатации на комплекс Хд.1.456.505РЭ | ||
осуществляется по документу МП-242-2066-2016 «Комплекс газоаналитический поверочный РЭКРТ-М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 марта 2017 г.
Основные средства поверки:
- калибратор расхода газа Cal=Trak SL-500, диапазон измерений от 2 см3/мин до 50 дм /мин, пределы допускаемой относительной погрешности измерений ±0,4 %, номер в Федеральном информационном фонде 31537-06;
- гигрометр ИВА-6Б-2П, диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой относительной погрешности ±1,0 %, номер в Федеральном информационном фонде 46434-11;
- термометр сопротивления платиновый низкотемпературный ТСПН-4М (номер в Федеральном информационном фонде 11567-88) в комплекте с преобразователем сигналов ТС и ТП «Теркон», диапазон температур 0...+156 °С, пределы допускаемой абсолютной погрешности ±0,01 °С, номер в Федеральном информационном фонде 23245-08;
- средства измерений, реактивы, вспомогательные устройства и материалы по МИ № 243/03-2016, МИ № 243/04-2016, МИ № 243/05-2016, МИ № 243/06-2016.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель установки УРТ-М.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
Техническая документация изготовителя
