| Номер в госреестре | 68055-17 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | D-R 320 |
| Изготовитель | ?ма "DURAG GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли D-R 320 (далее - анализаторы) предназначены для автоматического непрерывного измерений массовой концентрации взвешенных частиц (пыли) в промышленных выбросах.
Принцип действия анализаторов - оптический и основан на регистрации рассеянного видимого излучения на частицах пыли. В качестве источника излучения в анализаторах применяется лазерный диод с длиной волны 650 нм. Свет, рассеянный на частицах пыли, регистрируется фотоприемником. Значение интегральной интенсивности обратно рассеянного света пропорционально массовой концентрации пыли.
Конструктивно анализаторы состоят из двух блоков - измерительного, включающего оптическую систему и систему обработки измерительной информации, и блока питания D-TB 200, выполненного в защитном корпусе, со встроенной системой продувки оптических элементов измерительного блока, Для осуществления обдува измерительный блок и блок писания соединяются специальным шлангом. Дополнительно анализатор может оснащаться блоком D-ISC 100 для управления и визуализации измерительной информации.
Оптические элементы анализатора расположены на торцевой части головки измерительного блока. В зависимости от диаметра газохода измерительная головка может изготавливаться в двух исполнениях, отличающихся ее длиной, расположением зеркала внутри и углом лазерного луча, освещающего частицы в газоходе. Управление анализаторами, а также визуализация результатов измерений осуществляется с помощью компьютера.
Результаты измерений представляются в единицах массовой концентрации пыли (мг/м ) после проведения градуировки на конкретном источнике выбросов в соответствии с ГОСТ Р ИСО 9096-2006 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом».

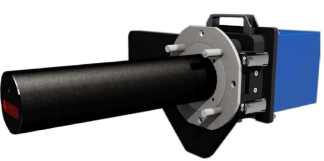

Общий вид анализатора изображён на рисунке 1.
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для выполнения измерений, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.
Автономное ПО предназначено для сбора, отображения и хранения результатов измерений на внешних носителях.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | - | D-ESI100 |
| Номер версии (идентификационный номер) ПО | версия не ниже 01.02 | версия не ниже 1.1.017 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления контрольной суммы исполняемого кода | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений массовой концентрации пыли, мг/м3 | от 0,5 до 5,0 включ. св. 5 до 200 |
| Пределы допускаемой относительной погрешности, % | ±20 |
| Примечание. Метрологические характеристики установлены для тестового аэрозоля. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение от сети переменного тока с частотой (50±1) Гц, В | 230±23 |
| Потребляемая мощность, В-А, не более | 430 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 281 |
| - ширина | 172 |
| - длина | 708 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - относительная влажность, % | не более 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 4000 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор пыли D-R 320 | 1шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Комплект принадлежностей1 | 1шт. | |
| Методика поверки | МП-242-2083-2017 | 1 экз. |
| Примечание: 1) Комплект принадлежностей согласовывается при заказе. | ||
осуществляется по документу МП-242-2083-2017 «Анализаторы пыли D-R 320. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «17» февраля 2017 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на анализатор.
приведены в эксплуатационном документе.
Приказ № 425 от 07.12.2012 Министерства природных ресурсов и экологии Российской Федерации «Об утверждении перечня измерений, относящихся к сфере государственного Регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 26 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
