| Номер в госреестре | 68061-17 |
| Наименование СИ | Системы контроля и регистрации условий транспортирования и хранения |
| Обозначение типа СИ | А018 |
| Изготовитель | ООО "Практик-М", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля и регистрации условий транспортирования и хранения А018 (далее -системы) предназначены для измерений амплитудного значения виброускорения вдоль трех взаимно ортогональных направлений (оси X, Y и Z), а также температуры, относительной влажности и атмосферного давления окружающей среды.
Принцип действия систем основан на преобразовании значений измеряемой величины в электрический сигнал, последующей его обработке и сравнении измеренных значений с нормированными уровнями аварийной и предупредительной сигнализации.
Система состоит из блока регистрации воздействий (А018.01.000), блока съемной памяти (А018.03.000), комплекта ЗИП и персонального компьютера с программным обеспечением.
Блок регистрации воздействий предназначен для измерения и обработки данных по условиям транспортирования и хранения в автономном режиме. Он включает в себя трехосевой акселерометр ADXL325, датчик температуры и относительной влажности HIH6031, датчик атмосферного давления MPX 4115, микропроцессор C8051F005, аккумуляторную батарею DGW6-12.
Блок съемной памяти предназначен для накопления, хранения и передачи данных по условиям транспортирования и хранения. Для трансляции данных по условиям транспортирования из блока съемной памяти в память ПК используется картридер, входящий в комплект ЗИП.
Блок съемной памяти устанавливается в отсек блока регистрации воздействий.

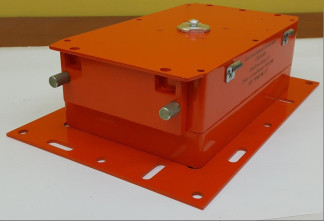

Общий вид блока регистрации воздействий А018.01.000, места опломбирования от несанкционированного доступа представлены на рисунке 1.
Пломбирование системы осуществляют при помощи свинцовых пломб, устанавливаемых на невыпадающие винты лючка для установки съемного блока памяти.
Маркировочная табличка блока регистрации воздействий А018.01.000, место нанесения знака утверждения типа приведены на рисунке 2.
Общий вид блока съемной памяти А018.03.000 приведен на рисунке 3.
Место нанесения знака утверждения типа -ч-
Автономное программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Программное обеспечение «SkrutR» поставляется пользователю вместе с персональным компьютером и на CD диске.
Таблица 1 - Идентификационные данные автономного ПО
| Идентификационные признаки | Значение |
| Встроенная часть ПО | |
| Идентификационное наименование ПО | F005.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3 |
| Цифровой идентификатор ПО | по номеру версии |
| Другие идентификационные данные, если имеются | - |
| Автономная часть ПО | |
| Идентификационное наименование ПО | SkrutR.exe |
| Номер версии (идентификационный номер) ПО | не ниже 3.1 |
| Цифровой идентификатор ПО | по номеру версии |
| Другие идентификационные данные, если имеются | - |
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «средний».
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +55 |
| Диапазон измерений относительной влажности, % | от 10 до 95 |
| Диапазон измерений атмосферного давления, кПа | от 12 до 104 |
| Диапазон измерений амплитудного значения виброускорения по осям X, Y и Z, м/с2 | от 1 до 98 |
| Диапазон рабочих частот, Гц | от 5 до 125 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °С | ±2 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре от +15 до +30 °С), % | ±5 |
| Пределы допускаемой абсолютной погрешности канала измерений атмосферного давления (при температуре от +10 до +25 °С), кПа | ±5 |
| Пределы допускаемой основной относительной погрешности измерения амплитудного значения виброускорения в рабочих диапазонах амплитуд и частот по осям X, Y и Z (при температуре от +15 до +25 °С), % | ±4 |
| Пределы допускаемой дополнительной относительной погрешности измерения амплитудного значения виброускорения в рабочих диапазонах амплитуд и частот по осям X, Y и Z, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С), %/ 1 °С | ±0,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -55 до +55 95 (без конденсации) от 12 до 104 |
| Напряжение питания постоянного тока, В | 6 |
| Масса, кг, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 255x170x96 |
наносится на лицевой панели корпуса системы методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность системы контроля и регистрации условий транспортирования и хранения А018_
| Наименование | Обозначение | Кол-во | Примечание |
| Блок регистрации воздействий | А018.01.000 | 1 шт. | - |
| Блок съемной памяти | А018.03.000 | 1 шт. | - |
| Комплект ЗИП | А018.00.000 ЗИП | 1 шт. | - |
| Наименование | Обозначение | Кол-во | Примечание |
| Персональный компьютер | - | 1 шт. | По заказу |
| Диск с ПО | А018.00.000 ПО | 1 шт. | - |
| Руководство эксплуатации | А018.00.000 РЭ | 1 экз. | - |
| Формуляр | А018.00.000 ФО | 1 экз. | - |
| Методика поверки | А018.00.000 МП | 1 экз. | - |
осуществляется по документу А018.00.000 МП «Системы контроля и регистрации условий транспортирования и хранения А018. Методика поверки», утвержденному ФГУП «ВНИИМС» «13» апреля 2017 г.
Основные средства поверки:
Рабочий эталон 2 разряда по ГОСТ Р 8.800-2012 - поверочная виброустановка.
Рабочий эталон 3 разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10).
Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11).
Измеритель комбинированный Testo 645 с зондом 0636 9741 (регистрационный № 17740-12).
Барометр образцовый переносной БОП-1М (регистрационный № 26469-04). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 0,1 до 20000 Гц.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
А018.00.000 ТУ Системы контроля и регистрации условий транспортирования и хранения А018 Технические условия.
| Зарегистрировано поверок | 41 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
