| Номер в госреестре | 68068-17 |
| Наименование СИ | Высотомеры клиновые |
| Обозначение типа СИ | РДТ 6.05 и РДТ 10.1 |
| Изготовитель | Акционерное общество "Саратовский научно-производственный центр "РДТ" (АО "СНПЦ "РДТ"), г. Саратов; ОАО "СНПЦ "Росдортех", г. Саратов (срок свидетельства: 20.07.2022 г.) |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Высотомеры клиновые РДТ 6.05 и РДТ 10.1 (далее по тексту - высотомеры) предназначены для измерений высоты выступания над дорожной поверхностью горизонтальной дорожной разметки, выполненной термопластиками и холодными пластиками по ГОСТ 32830-2014, штучными формами и полимерными лентами по ГОСТ 32848-2014.
Принцип действия высотомеров основан на считывании показаний со шкалы клина, введенного в паз планки до упора.
Высотомеры состоят из клина и планки, изготовленными из стали. На верхней поверхности клина высотомеров нанесена измерительная шкала с оцифрованными через 0,5 мм делениями. Планка представляет собой прямоугольную пластину с пазом для клина. Ширина паза планки в два раза больше ширины клина, а высота паза равна высоте клина на нулевой отметке измерительной шкалы.
Высотомеры выпускаются в следующих модификациях:
- РДТ 6.05 с измерительной шкалой от 0 до 6 мм и шагом рисок 0,05 мм;
- РДТ 10.1 с измерительной шкалой от 0 до 10 мм и шагом рисок 0,1 мм.

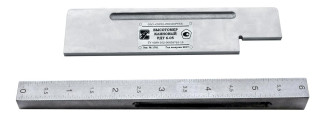

Общий вид средств измерений представлен на рисунках 1 и 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений высоты выступания разметки, мм: - высотомера РДТ 6.05 - высотомера РДТ 10.1 | от 0 до 6 от 0 до 10 |
| Цена деления шкалы, мм: - высотомера РДТ 6.05 - высотомера РДТ 10.1 | 0,05 0,1 |
| Пределы допускаемой абсолютной погрешности измерений высоты выступания разметки, мм, не более: - высотомера РДТ 6.05 - высотомера РДТ 10.1 | ±(0,008-Н+0,05)* ±(0,005-Н+0,05)* |
| * где Н - значение измеряемой величины (отметка измерительной шкалы клина), мм | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размеры рабочих поверхностей (оснований), мм: | |
| - длина основания планки | 160±1 |
| - ширина основания планки | 6±1 |
| - ширина паза планки | 40±1 |
| - длина основания клина высотомера РДТ 6.05 | 250±1 |
| - длина основания клина высотомера РДТ 10.1 | 210±1 |
| - ширина основания клина | 20±1 |
| Масса без упаковки, кг, не более | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность при температуре +25 °С, % | до 98 |
| Средний срок службы, лет, не менее | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на боковой поверхности планки высотомеров.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Клин высотомера РДТ 6.05 или Клин высотомера РДТ 10.1 | СНПЦ 701.01.00.000 или СНПЦ 701.11.00.000 | 1 шт. |
| Планка | СНПЦ 701.02.00.000 | 1 шт. |
| Футляр (чехол) упаковки | СНПЦ 701.05.00.000 | 1 шт. |
| Руководство по эксплуатации | РЭ РДТ 701-2016 | 1 экз. |
| Методика поверки | ОЦСМ 012196-2017 МП | 1 экз. |
осуществляется по документу ОЦСМ 012196-2017 МП «ГСИ. Высотометры клиновые РДТ 6.05 и РДТ 10.1. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 01.03.2017 г.
Основные средства поверки:
- индикатор часового типа ИЧ 10 с ценой деления 0,01 мм, класс точности 0 по ГОСТ 577-68 (рег. № 49310-12);
- штангенциркуль ШЦ-1-250, класс точности 2 по ГОСТ 166-89 (рег. № 52058-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 32952-2014 Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля
ТУ 4389-102-00858763-16 Высотомеры клиновые РДТ 6.05 и РДТ 10.1. Технические условия
