Машины испытательные универсальные гидравлические WAW-B, WAW-E, WEW-B, WES-B, SMT, 68069-17

Назначение

Машины универсальные испытательные гидравлические WAW-B, WAW-E, WEW-B, WES-B, SMT (далее по тексту - машины) предназначены для измерений силы, перемещения и деформации при испытаниях образцов материалов на растяжение, сжатие, изгиб и сдвиг в режиме статического нагружения.

Описание

Конструктивно машины состоят из силовой рамы, гидравлической станции и контроллера. Контроллер и гидравлическая станция представляют собой единое модульное устройство - интегрированную операционную платформу, устанавливаемую рядом с силовой рамой и соединенную с ней гидравлическими шлангами и электрическими кабелями.

Силовая рама состоит из гидравлического силового привода и двух стальных колонн с резьбой, прочно зафиксированных на неподвижном основании. На подвижном поршне силового гидравлического привода через датчик силы закреплен прямоугольный рабочий стол. На кронштейне, установленном на неподвижном основании, закреплен датчик перемещений. Наконечник подвижного штока датчика перемещений связан с рабочим столом. В углах рабочего стола установлены нагружающие стальные колонны, в верхней части жестко связанные между собой верхней поперечиной. Верхняя поперечина связана также с двумя колоннами с резьбой через направляющие подшипники, расположенные в верхней части колонн и позволяющие верхней поперечине свободно перемещаться вверх и вниз по колоннам с резьбой в пределах рабочего хода подшипников. Нижняя поперечина смонтирована на двух колоннах с резьбой, образуя две зоны испытаний.

д)

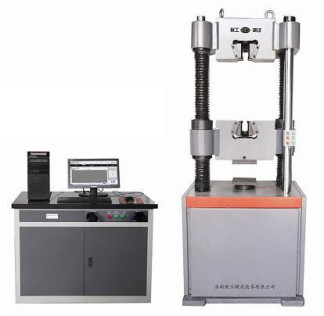

Рисунок 1 - Общий вид средства измерений а) модификация WES-B, б) модификация WEW-B, в) модификация WAW-B , г) модификация WAW-E, д) модификация SMT

Внешний вид машин показан на рисунке 1.

Верхняя зона испытаний, расположенная между верхней поперечиной и нижней поперечиной, предназначена для испытаний на растяжение, нижняя зона испытаний между нижней поперечиной и рабочим столом - на сжатие. Нижняя поперечина может перемещаться по резьбе колонн при помощи электромеханического привода перемещения нижней поперечины для изменения рабочего пространства в каждой зоне испытаний, с надежной механической фиксацией положения в заданном положении. Для испытаний на растяжение испытываемый образец устанавливается при помощи вспомогательных устройств между нижней поперечиной и верхней поперечиной, для испытаний на сжатие - между рабочим столом и нижней поперечиной.

Силовой гидравлический привод приводится в действие давлением, создаваемым гидравлической станцией. При испытаниях регулируемое контроллером гидравлическое давление подается от гидравлической станции в гидравлический силовой привод. Поршень силового привода с заданной оператором скоростью и усилием двигает вверх рабочий стол вместе с нагружающими колоннами и верхней поперечиной.

Сила, создаваемая силовым приводом и прикладываемая к испытываемому образцу через силовую раму и вспомогательные устройства, измеряется датчиком силы. Датчик перемещения измеряет линейное перемещение рабочего стола, соответствующее деформации образца под воздействием приложенной нагрузки. Сигналы от датчиков силы и перемещения поступают в контроллер.

Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).

Машины модификаций WAW-B, WAW-E, WEW-B комплектуются измерителем деформации YYU-10/50. Машины имеют порты для подключения дополнительного оборудования.

Машины выпускаются в 21 модификации, отличающихся диапазонами измерений силы и перемещения поршня, погрешностью измерений силы, размерами рабочих зон, массой и габаритными размерами.

Модификации WAW-B и WAW-E имеют автоматическое управление и обработку данных на ПК. Модификации WEW-B имеют ручное управление, вывод и обработку данных на ПК. Модификации WES-B выпускается с ручным управлением и отображением информации на электронном дисплее. Модификация SMT-20 является малогабаритной настольной гидравлической универсальной испытательной машиной с ручным насосом и управлением и отображением информации на электронном дисплее.

Пломбирование машин испытательных универсальных гидравлических WAW-B, WAW-E, WEW-B, WES-B, SMT не предусмотрено.

Программное обеспечение

Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.

Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Знак утверждения типа

наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4227-445-2017 «ГСИ. Машины испытательные универсальные гидравлические WAW-B, WAW-E, WEW-B, WES-B, SMT. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26.04.2017 г.

Основные средства поверки:

динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % для модификации WAW-E и ±0,24 % для WAW-B, WEW-B, WES-B, SMT;

индикатор часового типа ИЧ-10, КТ 0 по ГОСТ 577-68 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49310-12);

линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 66266-16);

калибратор датчиков деформаций KMF-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45796-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация Jinan Liangong Testing Technology Co., Ltd.
