| Номер в госреестре | 68074-17 |
| Наименование СИ | Счетчики электрической энергии статические однофазные |
| Обозначение типа СИ | А1 |
| Изготовитель | ООО "Современные Радио Технологии" (СРТ), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические однофазные А1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, показателей качества электрической энергии (отклонение напряжения, отклонение основной частоты напряжения, длительность провала напряжения, глубина провала напряжения, длительность перенапряжения) в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на предварительном масштабировании входных сигналов напряжения и тока с дальнейшим преобразованиями их в цифровой код и обработкой, а также с последующим отображением на дисплее отчетного устройства или дисплее устройства сбора показаний результатов измерений и информации:
- количества электрической энергии активной, кВтч;
- количества электрической энергии реактивной, квар • ч;
- значения текущего времени;
- значения показателей качества электрической энергии;
- действующего тарифа с учетом наличия до 24 временных зон суток (до 24 переключений тарифов в течение суток) раздельно для каждого дня недели и праздничных дней, с индивидуальным тарифным расписанием для каждого месяца года.

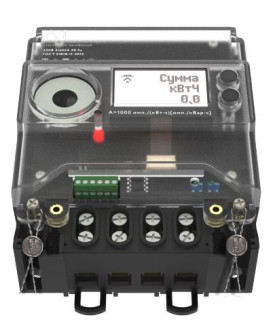

Конструкция счетчиков состоит из корпуса и крышки клеммной колодки (зажимной платы). В корпусе расположены печатная плата, клеммная колодка (зажимная плата), измерительные элементы, имеющие одну цепь измерения тока и одну цепь измерения напряжения в однофазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, реле отключения нагрузки. Крышка клеммной колодки (зажимной платы) при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационновычислительных комплексах контроля и учета электроэнергии.
Для передачи результатов измерений и информации во внешние измерительные системы (далее - ИС), связи со счетчиками с целью их обслуживания и настройки в процессе эксплуатации, используются вспомогательные цепи счетчика на базе которых могут быть реализованы совместно или по отдельности:
- радиомодуль;
- интерфейс оптического типа;
- интерфейс передачи данных RS-485;
- импульсное выходное устройство.
Импульсное выходное устройство и цифровой интерфейс передачи данных RS-485 гальванически изолированы от сети переменного тока и требуют внешнего источника питания.
Счетчики имеют встроенные энергонезависимые часы реального времени и обеспечивает поддержку текущего астрономического времени (секунды, минуты, часы) и календаря (число, месяц, год).
Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.
Счетчики обеспечивают выполнение следующих функций:
- дистанционное отключение подключаемой нагрузки посредством команды от ИС;
- автоматическое отключение подключаемой нагрузки при превышении установленного значения потребляемой мощности электрической энергии и повторное подключение после снижения потребителем потребляемой мощности электрической энергии подключаемой нагрузки и нажатием кнопки на щитке счетчика;
- контроль вскрытия кожуха (крышки корпуса);
- контроль вскрытия крышки клеммной колодки (зажимной платы) счетчика;
- контроль температуры внутри счетчика;
- контроль возникновения магнитного поля;
- контроль пропадания напряжения сети переменного тока.
Модификации счетчиков и структура обозначения возможных исполнений счетчиков приведена ниже.
х(х)А
А1
W
x
-x
Q OR L S N
Класс точности
Варианты: A, B, C (в соответствии с таблицей 2)_
W: модификация без радиомодуля нет символа: счетчик c радиомодулем
N: модификация без дисплея нет символа: счетчик c дисплеем
S: корпус наружной установки
M: счетчик в корпусе «мини»
нет символа: счетчик в обычном корпусе
Наличие реле управления нагрузкой
Наличие интерфейса RS-485
Наличие оптического порта
Q: модификация с нормируемыми измерениями характеристик показателей качества электроэнергии нет символа: модификация без нормируемых измерений характеристик показателей качества электроэнергии
Наличие контроля тока в нейтральном проводе_
Базовый (максимальный ток), A Варианты: в соответствии с таблицей 2
Номинальное фазное напряжение, В
Тип счетчика (наименование)
Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Пример записи счетчика электрической энергии статического однофазного, с номинальным напряжением 230 В, с базовым (максимальным) током 5 (60) А, c наличием контроля тока в нейтральном проводе, с наличием оптического порта, с интерфейсом RS-485, с реле управления нагрузкой, выполненном в обычном корпусе, с дисплеем, с радиомодулем, класса точности 1 при измерении активной энергии, 1 - при измерении реактивной энергии, при заказе и в документации другой продукции - счетчик электрической энергии статический однофазный А1 230В 5(60) А IQRL-С.
в) счетчики наружной установки
1 - Место пломбирования производителя
2 - Место пломбирования метрологической службы
3 - Место нанесения поверительного клейма метрологической службы
4 - Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке
Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:
- обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;
- регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса, наличия магнитного поля;
- хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;
- ведения архива и журнала событий;
- измерения текущего значения времени;
- передачи результатов измерений и информации в ИС;
- управление реле отключения нагрузки.
Встроенное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | А1 | |
| Номер версии ПО (идентификационный номер) не ниже | 1.1 | |
| Цифровой идентификатор ПО | _* | |
| Примечание - * - Данные недоступны, так как модифицировано, загружено или прочитано через опломбирования. | встроенное ПО не может быть какой-либо интерфейс после | |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенного ПО счетчиков и измерительную информацию. Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Диапазоны измеряемых величин, а также пределы допускаемых погрешностей
| измерений приведены в таблицах 2-5. Метрологические характеристики нормированы с учетом обеспечения. Таблица 2 | влияния программного |
| Наименование характеристики | Значение |
| Класс точности при измерении активной электрической энергии для модификаций: - A (по ГОСТ 31819.22-2012) | 0,5S |
| - B (по ГОСТ 31819.22-2012) | 0,5S |
| - C (по ГОСТ 31819.21-2012) | 1 |
| Класс точности при измерении реактивной электрической энергии для модификаций (по ГОСТ 31819.23-2012): - A | 0,5* |
| - B | 1 |
| - C | 1 |
| Постоянная счетчика, имп./кВт-ч (имп./квар-ч) | 1000 |
| Номинальное напряжение ином, В | 230 |
| Наименование характеристики | Значение |
| Предельный рабочий диапазон напряжений, В | от 0,8ином до 1,2ином |
| Номинальный ток /ном, А | 5, 10, 20 |
| Максимальный ток /макс, А | 60, 80, 100, 120 |
| Номинальное значение частоты сети, Гц | 50±0,5 |
| Диапазон измерений фазного напряжения переменного тока, В | от 0,8'ином до 1,2ином |
| Пределы допускаемой основной относительной погрешности измерений фазного напряжения переменного тока, % ** | ±0,5 |
| Диапазон измерений силы переменного тока, А | от 0,01/ном до 1,2/ном |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % ** | ±0,5 |
| Диапазон измерений отрицательного отклонения напряжения бЦ^, % | от 0 до 90 |
| Диапазон измерений положительного отклонения напряжения 8U(+), % | от 0 до 50 |
| Пределы допускаемой основной абсолютной погрешности измерений отрицательного или положительного отклонения напряжения, % ** | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 57,5 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц ** | ±0,01 |
| Диапазон измерений отклонения частоты А/, Гц | от -7,5 до +7,5 |
| Пределы допускаемой основной абсолютной погрешности измерений отклонения частоты, Гц ** | ±0,01 |
| Диапазон измерений длительности провала и прерывания напряжения At^ c | от 0,02 до 60 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности провала и прерывания напряжения, с ** | ±0,04 |
| Диапазон измерений глубины провала напряжения 5ип, % | от 10 до 99 |
| Пределы допускаемой основной абсолютной погрешности измерений глубины провала напряжения, % ** | ±0,5 |
| Диапазон измерений длительности перенапряжения А^ери, с | от 0,02 до 60 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с ** | ±0,04 |
| Диапазон измерений коэффициента мощности КР | от -1 до +1 |
| Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности ** | ±0,02 |
| Диапазон измерений активной мощности Р, Вт | от 0,8ином до 1,2Uek,№ от 0,01/ном до 1,2 /ном, 0,25 < |Кр| < 1 |
| Пределы допускаемой основной относительной погрешности измерений активной мощности, % ** - модификация А и B - модификация C | ±0,5 ±1,0 |
| Диапазон измерений реактивной мощности Q, вар | от 0,8ином до от 0,01/ном до 1,2 /ном, 0,25 < |Kq| < 1 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной относительной погрешности измерений реактивной мощности, % ** - модификация А - модификация B и C | ±0,5 ±1,0 |
| Диапазон измерений полной мощности S, В • А | от 0,8ином до 1,2 ^ от 0,017ном до 1,21ном |
| Пределы допускаемой основной относительной погрешности измерений полной мощности, % ** - модификация А - модификация В и С | ±0,5 ±1,0 |
| Пределы допускаемой основной абсолютной погрешности хода встроенных часов, с/сутки | ±0,5 |
| Пределы допускаемой дополнительной абсолютной температурной погрешности хода встроенных часов, с/°С в сутки | ±0,1 |
| Стартовый ток, А, не менее: - для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012 - для счётчиков класса точности 0,5 - для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и класса точности 1 ГОСТ 31819.23-2012 | 0,001 /ном 0,001 /ном 0,004 /ном |
| Полная мощность, потребляемая цепью тока, при номинальном токе, номинальной частоте и нормальной температуре, В • А, не более | 0,1 |
| Полная (активная) мощность, потребляемая цепью напряжения при номинальном напряжении, нормальной температуре и номинальной частоте, ВА (Вт), не более (без радиомодуля) | 10,0 (2,0) |
| Количество тарифов | 4 |
| Степень защиты по ГОСТ 14254-96, для счетчиков модификаций: - в обычном корпусе, не менее - в корпусе «мини», не менее - в корпусе наружной установки, не менее | IP54 IP54 IP65 |
| Г абаритные размеры (длина х высота х ширина), мм, не более, для счетчиков: - в обычном корпусе - в корпусе «мини» - в корпусе наружной установки | 120x175x61 94x130x56 145x195x126 |
| Масса счетчиков, кг, не более - в обычном корпусе - в корпусе «мини» - в корпусе наружной установки | 0,7 0,6 1,3 |
| Напряжение питания от встроенного источника постоянного тока, В, не менее | 2 |
| Срок службы встроенного источника постоянного тока, лет, не менее | 16 |
| Длительность хранения информации при отключении питания, лет | 30 |
| Средняя наработка счетчика на отказ, ч, не менее | 280000 |
| Средний срок службы, лет, не менее | 30 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более | от -40 до +70 95 |
| Примечания * - диапазоны измерений и пределы допускаемых погрешностей для класса точности 0,5 представлены в таблицах 3-5. ** - пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на каждые 10 °С, составляют V4 от пределов допускаемой основной погрешности. | |
Пределы допускаемой основной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии соответствуют значениям, указанным в таблице 3.
Таблица 3
| Значение силы переменного тока, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,01/ном < I < 0,05 /ном | 1 | ±1,0 |
| 0,05/ном < 1 < /макс | ±0,5 | |
| 0,02 /ном < I < 0,10 /ном | 0,5 | ±1,0 |
| 0,10/ном < / < /макс | ±0,6 | |
| 0,10/ном < / < /макс | 0,25 | ±1,0 |
Пределы допускаемой дополнительной относительной погрешности счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении частоты сети в пределах ±2 % от _/ном. соответствует значениям, указанным в таблице 4.
Таблица 4
| Значение силы переменного тока, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,05/ном < / < /макс | 1 | ±0,20 |
| 0,10/ном < / < /макс | 0,5 |
Средний температурный коэффициент счетчиков класса точности 0,5 в температурных поддиапазонах от -40 до +70 °С при измерении реактивной энергии прямого и обратного направлений соответствует значениям, указанным в таблице 5.
Таблица 5
| Значение силы переменного тока, А | Коэффициент sin ф (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент при измерении реактивной энергии и мощности, %/°С |
| 0,05 /ном < / < /макс | 1 | ±0,03 |
| 0,10 /ном < / < /макс | 0,5 | ±0,05 |
наносится на щиток счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе руководства по эксплуатации типографским способом.
Комплектность счетчиков приведена в таблице 6.
Таблица 6
| Наименование | Количество |
| Счетчик электрической энергии статический однофазный А1* | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. на партию |
| Методика поверки | 1 экз. на партию |
| Комплект монтажных изделий* | 1 комплект |
| Примечания * - Модификация счетчика, наличие комплекта монтажных частей и принадлежностей определяются договором на поставку. | |
осуществляется по документу МП 68074-17 «Счетчики электрической энергии статические однофазные А1. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2017 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1 К (регистрационный номер в Федеральном информационном фонде № 39138-08);
- частотомер 53220А (регистрационный номер в Федеральном информационном фонде № 51077-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ТУ 4228-001-29475497-2017 Счетчики электрической энергии статические однофазные А1. Технические условия
| Зарегистрировано поверок | 26614 |
| Поверителей | 8 |
| Актуальность данных | 19.11.2024 |
