| Номер в госреестре | 68076-17 |
| Наименование СИ | Преобразователи силы тока измерительные |
| Обозначение типа СИ | ДБТ |
| Изготовитель | АО "НИИ электромеханики" (НИИЭМ), г.Истра |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи силы тока измерительные ДБТ (далее - преобразователи) предназначены для преобразования силы постоянного и переменного тока в пропорциональные значения силы постоянного и переменного тока, в пропорциональные значения силы тока, соответствующие требованиям стандартного интерфейса «токовая петля 4/20 (0/5) мА».
Преобразователи предназначены для работы в составе измерительных и управляющих систем в цепях, гальванически изолированных от питания и выхода.
Принцип действия преобразователей основан на явлении электромагнитной индукции. Преобразователи относятся к классу масштабных измерительных преобразователей электрических величин
Конструктивно преобразователи состоят из измерительного контура и блока питания, который обеспечивает измерительный контур необходимым питанием и формирует выходной сигнал.
Измерительный контур представляет собой магнитопровод из магнитомягкого материала. На магнитопроводе смонтированы компенсационная и поверочная обмотки, а также блок усилителя и разъемы для подключения кабеля. Поверочная обмотка служит для настройки и поверки преобразователей.
Преобразователи выпускаются в виде следующих модификаций:
- ДБТ-***-У - преобразует мгновенные значения силы постоянного и переменного тока в пропорциональные значения силы тока;
- ДБТ-***-У-4/20(0/5) - преобразуют среднеквадратичные значения силы постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/5)»;
- ДБТ-***-У-И - преобразуют среднеквадратичные значения силы постоянного и переменного тока в цифровые значения, индицируемые на индикаторе;
- ДБТ-***-Т - преобразует мгновенные значения силы переменного тока в пропорциональные значения силы тока.
- ДБТ-***-Т-4/20(0/5) - преобразует среднеквадратичное значение силы переменного тока в пропорциональное значение силы тока, соответствующее требованиям стандартного интерфейса «токовая петля 4/20 (0/5) мА»;
- ДБТ-***-Т-И - преобразует среднеквадратичное значение силы переменного тока в цифровое значение, индицируемое на индикаторе преобразователя;
где *** - номинальное значение силы тока преобразователя в амперах.
Преобразователи ДБТ-У представляют собой преобразователи тока компенсационного типа с элементом (датчиком) Холла. У преобразователей ДБТ-У зазорах магнитопровода смонтированы датчики Холла. При протекании измеряемого тока по шине, размещенной в окне магнитопропода, в нем наводится магнитное поле. При этом датчики Холла, расположенные в зазорах магнитопровода, выдают сигнал, пропорциональный измеряемому току. Далее этот сигнал усиливается и подается в компенсационную обмотку таким образом, чтобы магнитное поле в зазорах стремилось к нулю. Таким образом, ток через компенсационную обмотку прямо пропорционален измеряемому току. Сигнал с компенсационной обмотки поступает в блок питания, где нормируется, обрабатывается и подается на выход надлежащим образом. С помощью разъемов и кабеля измерительный контур соединяется с блоком питания.
Преобразователи ДБТ-Т представляют собой преобразователи на основе трансформатора тока. Измерительная обмотка в преобразователях серии ДБТ-Т замкнута на низкоомную нагрузку. Блок защиты служит для предотвращения аварии в случае обрыва нагрузки. С помощью разъемов и кабеля измерительный контур соединяется с блоком питания.
Таким образом, в преобразователях на выходе протекает ток, пропорциональный входному току.
В преобразователях со стандартным интерфейсом «токовая петля 4-20 (0/5) мА» (условное обозначение «4/20(0/5)»), описанная выше схема, дополнена детектором истинных среднеквадратических значений (True RMS). Сигнал, с нагрузочного резистора, преобразуется этим детектором в положительное напряжение, значение которого пропорционально истинному среднеквадратичному значению измеряемого тока. Схема передатчика токового интерфейса «токовая петля 4-20 (0/5) мА», формирует из этого напряжения выходной токовый сигнал, пропорциональный истинному среднеквадратичному значению измеряемого тока.
В преобразователях с встроенным индикатором вместо интерфейса «токовая петля 4-20 (0/5) мА» установлена стандартная схема индицирования напряжения, пропорционального истинному среднеквадратичному значению измеряемого тока.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков преобразователей пломбируются.

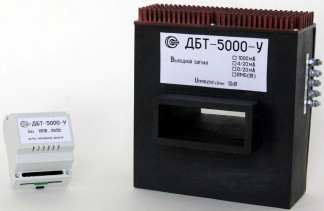

Общий вид преобразователей и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.
Преобразователи относятся к ремонтируемым и восстанавливаемым изделиям.
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей ДБТ-У
| Наименование характеристики | Значение для модификаций | ||
| ДБТ-5000-У, ДБТ-5000-У- 4/20(0/5), ДБТ-5000-У-И | ДБТ-10000-У, ДБТ-10000-У- 4/20(0/5), ДБТ-10000-У-И | ДБТ-20000-У, ДБТ-20000-У- 4/20(0/5), ДБТ-20000-У-И | |
| Диапазон преобразования силы постоянного и переменного тока, А | от 250 до 5000 | от 500 до 10000 | от 1000 до 20000 |
| Пределы допускаемой основной приведенной погрешности преобразования силы постоянного и переменного тока, % 1) | ±0,8 | ||
| Частота преобразуемой силы тока, Гц | от 0 до 50 | ||
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % 1) - для температурной группы A - для температурной группы B - для температурной группы C | ±1,0 ±1,5 ±3,0 | ||
| Примечания: 1) - за нормирующее значение принимается верхний предел диапазона преобразования | |||
Таблица 2 - Метрологические характеристики преобразователей ДБТ-Т
| Наименование характеристики | Значение для модификаций | ||
| ДБТ-5000-Т, ДБТ-5000-Т- 4/20(0/5), ДБТ-5000-Т-И | ДБТ-10000-Т, ДБТ-10000-Т- 4/20(0/5), ДБТ-10000-Т-И | ДБТ-20000-Т, ДБТ-20000-Т- 4/20(0/5), ДБТ-20000-Т-И | |
| Диапазон преобразования силы переменного тока, А | от 250 до 5000 | от 500 до 10000 | от 1000 до 20000 |
| Пределы допускаемой основной абсолютной погрешности преобразования силы постоянного и переменного тока, А | ±(0,008-1изм.+0,0001-1в.) | ||
| Частота преобразуемой силы тока, Гц | 50 | ||
| Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, А - для температурной группы A - для температурной группы B - для температурной группы C | ±0,003-1изм. ±0,004-1изм. ±0,005-!изм. | ||
| Примечания: 1изм. - измеренное значение силы тока, А; 1в. - верхний предел диапазона преобразования силы тока, А | |||
Таблица 3 - Параметры выходных цепей преобразователей ДБТ-***-У, ДБТ-***-Т
| Тип преобразователя | Сила тока на выходе при силе тока на входе, равной нижнему пределу преобразования, А | Сила тока на выходе при силе тока на входе, равной верхнему пределу преобразования, А | Максимальное сопротивление нагрузки, Ом |
| ДБТ-5000-У ДБТ-10000-У ДБТ-20000-У ДБТ-5000-Т ДБТ-10000-Т ДБТ-20000-Т | 0,05 | 1,0 | 2,0 |
Таблица 4 - Параметры выходных цепей преобразователей ДБТ-***-У-4/20(0/5), дБТ-***-Т-4/20(0/5)_
| Тип преобразователя | Сила тока на выходе при силе тока на входе, равной нижнему пределу преобразования, мА | Сила тока на выходе при силе тока на входе, равной верхнему пределу преобразования, мА | Максимальное сопротивление нагрузки, Ом |
| ДБТ-5000-У-4/20(0/5) | |||
| ДБТ-10000-У-4/20(0/5) | |||
| ДБТ-20000-У-4/20(0/5) | 4,8(0,25) | 20(5) | 500(2000) |
| ДБТ-5000-Т-4/20(0/5) | |||
| ДБТ-10000-Т-4/20(0/5) | |||
| ДБТ-20000-Т-4/20(0/5) | |||
| Таблица 5 - Параметры выходных цепей преобразователей ДБТ-***-У-И, ДБТ | -***-т-и | ||
| Тип преобразователя | Показания индикатора при силе тока на входе, равной нижнему пределу преобразования, А | Показания индикатора при силе тока на входе, равной верхнему пределу преобразования, А | |
| ДБТ-5000-У-И | 250 | 5000 | |
| ДБТ-10000-У-И | 500 | 10000 | |
| ДБТ-20000-У-И | 1000 | 20000 | |
| ДБТ-5000-Т-И | 250 | 5000 | |
| ДБТ-10000-Т-И | 500 | 10000 | |
| ДБТ-20000-Т-И | 1000 | 20000 | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 49,5 до 50,5 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 86,7 до 106,7 (от 650 до 800) |
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - для температурной группы А - для температурной группы B - для температурной группы C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от 0 до +70 от -10 до +70 от -40 до +70 до 90 при +25 °С от 86,7 до 106,7 (от 650 до 800) |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет | 25 |
Таблица 7 - Г абаритные размеры и масса
| Наименование характеристики | Значение | ||
| ДБТ-5000-У(Т), ДБТ-5000-У(т)- 4/20(0/5), ДБТ-5000-У(Т)-И | ДБТ-10000-У(Т), ДБТ-10000-У(Т)- 4/20(0/5), ДБТ-10000-у(т)-И | ДБТ-20000-У(Т), ДБТ-20000-У(т)- 4/20(0/5), ДБТ-20000-у(т)-И | |
| Габаритные размеры, мм, | |||
| (ширинахвысотахглубина) | |||
| - измерительный контур | 215x220x144 | 490x377x184 | 406x430x200 |
| - блок питания | 228x216x76 | 313x304x155 | 228x216x76 |
| Масса, кг | |||
| - измерительный контур | 4 | 20 | 26 |
| - блок питания | 2 | 10 | 2 |
наносится на табличку технических данных электрохимическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь силы тока измерительный ДБТ (модификация по заказу) | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | 46ПИГН.411521.044 РЭ | 1 экз. |
| Паспорт | 46ПИГН.411521.044 ПС | 1 экз. |
| Методика поверки | МП 206.1-156-2017 | 1 экз. |
осуществляется по документу МП 206.1-156-2017 «Преобразователи силы тока измерительные ДБТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 22.05.2017 г.
Основные средства поверки: шунт измерительный стационарный с ограниченной взаимозаменяемостью 75 ШИСВ.1 (рег. № 24112-02); вольтметр универсальный В7-78/1 (рег. № 52147-12); вольтметр универсальный цифровой GDM-78255A (рег. № 38428-08); трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. № 27007-04); амперметр Д5090 (рег. № 10195-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
46ПИГН.411521.044ТУ Преобразователи силы тока измерительные ДБТ. Технические условия
