| Номер в госреестре | 68083-17 |
| Наименование СИ | Машины испытательные универсальные электромеханические |
| Обозначение типа СИ | Энерготест |
| Изготовитель | ООО "Холдинг Энергоавангард", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины универсальные испытательные электромеханические ЭНЕРГОТЕСТ (далее -машины) предназначены для измерений силы и перемещения при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Конструктивно машины состоят из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с двумя колоннами, силовой преднатянутой шариковинтовой пары для перемещения подвижной траверсы с захватом, неподвижного захвата, установленного на основании, силового электродвигателя, универсального тензорезисторного датчика и датчика перемещения подвижной траверсы.
Машины имеют две зоны испытаний - одну для растяжения и одну для сжатия. Испытуемый образец закрепляется между подвижной и неподвижной траверсами в захватах или между сжимающими столами. Электродвигатель силового привода через винтовые колонны и преднагруженные шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца. Нагрузка, прикладываемая к испытуемому образцу, измеряется датчиком силы, размещенным на подвижной траверсе. Фотоэлектрический энкодер измеряет перемещение, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения подвижной траверсы. Сигналы от датчиков силы и перемещения поступают в контроллер.

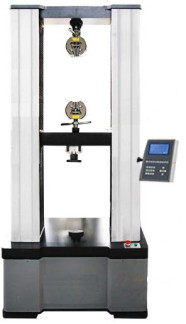

Внешний вид машин показан на рисунке 1.
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статистического расчёта. Машины могут комплектоваться панелью управления режимами работы машины.
Структура обозначения модификаций машин: ЭНЕРГОТЕСТ-X/Y-L, где:
X - верхний предел измерений; Y - погрешность измерений («0.5» - 0,5 %, «1» - 1 %);
L - увеличенная высота.
Машины выпускаются в 40 модификациях, отличающихся диапазонами измерений силы и перемещения, погрешностью измерений силы, расположением и размерами рабочих зон, габаритными размерами и массой.
Пломбирование машин испытательных универсальных электромеханических ЭНЕРГОТЕСТ не предусмотрено.
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных; формировать и распечатывать протоколы испытаний.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LabMaster |
| Номер версии ПО | 2.7.18.1 и выше |
| Цифровой идентификатор ПО | EF245735T |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Модификация | й и н е р £ * нл ои 3 ° п а и « | Диапазон измерений перемещения, мм | Диапазон задания скорости перемещения, мм/мин | ы р е, м ,м заме р ,) е a m о А X Ю £ | (и Ё й * б( а Г | Масса, кг, не более |
| ЭНЕРГОТЕСТ-5/0.5 ЭНЕРГОТЕСТ-5/1 | от 0,01 до 5,00 | от 0 до 675 | от 0,001 до 1000,000 | 780x500x1737 | 150 |
| ЭНЕРГОТЕСТ-5/05-L ЭНЕРГОТЕСТ-5/1-Ь | от 0 до 1175 | 780x500x2237 | 200 | ||
| ЭНЕРГОТЕСТ-10/0.5 ЭНЕРГОТЕСТ-10/1 | от 0,02 до 10,00 | от 0 до 675 | 780x500x1737 | 150 | |
| ЭНЕРГОТЕСТ-10/05-L ЭНЕРГОТЕСТ -10/1-L | от 0 до 1175 | 780x500x2237 | 200 |
| Модификация | Диапазон измерений силы, кН | Диапазон измерений перемещения, мм | Диапазон задания скорости перемещения, мм/мин | ы р е, м ,м заме % m о £ ^ ^ Км* ю а Г | кее ев § 8 ю ае Мн |
| ЭНЕРГОТЕСТ-20/0.5 ЭНЕРГОТЕСТ-20/1 | от 0,04 до 20,00 | от 0 до 675 | от 0,001 до 1000,000 | 780x500x1737 | 150 |
| ЭНЕРГОТЕСТ-20/0 5-L ЭНЕРГОТЕСТ-20/l-L | от 0 до 1175 | 780x500x2237 | 200 | ||
| ЭНЕРГОТЕСТ-50/0.5 ЭНЕРГОТЕСТ-50/1 | от 0,1 до 50,0 | от 0 до 900 | 970x650x2050 | 700 | |
| ЭНЕРГОТЕСТ-50/0 5-L ЭНЕРГОТЕСТ-50/l-L | от 0 до 1400 | 970x650x2550 | 785 | ||
| ЭНЕРГОТЕСТ-100/0.5 ЭНЕРГОТЕСТ-100/1 | от 0,2 до 100,0 | от 0 до 900 | 970x650x2050 | 700 | |
| ЭНЕРГОТЕСТ-100/0 5-L ЭНЕРГОТЕСТ- 100/1-L | от 0 до 1400 | 970x650x2550 | 785 | ||
| ЭНЕРГОТЕСТ-200/0.5 ЭНЕРГОТЕСТ-200/1 | от 0,4 до 200,0 | от 0 до 1000 | от 0,001 до 1000,000 | 1070x750x2400 | 1300 |
| ЭНЕРГОТЕСТ-200/0 5-L ЭНЕРГОТЕСТ-200/1-L | от 0 до 1800 | 1070x750x3200 | 2000 | ||
| ЭНЕРГОТЕСТ-250/0.5 ЭНЕРГОТЕСТ-250/1 | от 0,5 до 250,0 | от 0 до 1000 | 1070x750x2400 | 1300 | |
| ЭНЕРГОТЕСТ-250/0 5-L ЭНЕРГОТЕСТ-250/1-L | от 0 до 1800 | 1070x750x3200 | 2000 | ||
| ЭНЕРГОТЕСТ-300/0.5 ЭНЕРГОТЕСТ-300/1 | от 0,6 до 300,0 | от 0 до 1000 | 1070x750x2400 | 1350 | |
| ЭНЕРГОТЕСТ-300/0.5-Ь ЭНЕРГОТЕСТ-300/1-L | от 0 до 1800 | 1070x750x3200 | 2050 | ||
| ЭНЕРГОТЕСТ-500/0.5 ЭНЕРГОТЕСТ-500/1 | от 1 до 500 | от 0 до 1000 | 1320x840x2500 | 1800 | |
| ЭНЕРГОТЕСТ-500/0 5-L ЭНЕРГОТЕСТ-500/1-L | от 0 до 1800 | 1320x840x3200 | 2050 | ||
| ЭНЕРГОТЕСТ-600/0.5 ЭНЕРГОТЕСТ-600/1 | от 1,2 до 600,0 | от 0 до 1000 | 1320x840x2500 | 1800 | |
| ЭНЕРГОТЕСТ-600/0.5-Ь ЭНЕРГОТЕСТ-600/1-L | от 0 до 1800 | 1320x840x3200 | 2050 |
| Пределы допускаемой относительной погрешности измерений силы, %: - для серии ЭНЕРГОТЕСТ-Х/0.5-(Ь) - для серии ЭНЕРГОТЕСТ-Х/1-(Ь) | ±0,5 ±1 |
| Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 20 мм включ., мм | ±0,1 |
| Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 20 мм до верхнего предела измерений перемещения, % | ±0,5 |
Таблица 4 - Основные технические характеристики
| Средняя наработка на отказ, ч | 20000 |
| Напряжение питания переменного тока частотой 50 Гц, В: - для модификаций ЭНЕРГОТЕСТ-5/У-(Ь), ЭНЕРГОТЕСТ-Ю/У-(Ь), ЭНЕРГОТЕСТ-20/У-(Ь), ЭНЕРГОТЕСТ-50/У-(Ь), ЭНЕРГОТЕСТ- 100/Y-(L), ЭНЕРГОТЕСТ-200/У-(Ь), ЭНЕРГОТЕСТ-250/У-(ь), ЭНЕРГОТЕСТ-300^-(Е) - для модификаций ЭНЕРГОТЕСТ-500^-^), ЭНЕРГОТЕСТ-600^-(Г) | 220±22 380±38 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 от 10 до 90 |
наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная универсальная электромеханическая | ЭНЕРГОТЕСТ (модификация по заказу) | 1 шт. |
| Персональный компьютер с ПО | 1 шт. | |
| Механические клиновые захваты | 1 компл. | |
| Г идравлические клиновые захваты | 1 компл. | |
| Столы для испытания на сжатие | 1 компл. | |
| Оснастка для испытания на трехточечный изгиб | 1 компл. | |
| Упаковка | 1 шт. | |
| Руководство по эксплуатации | ЭТ.01-001-РЭ | 1 экз. |
| Паспорт | ПС 000.004 | 1 экз. |
| Методика поверки | РТ-МП-4325-445-2017 | 1 экз. |
осуществляется по документу РТ-МП-4325-445-2017 «ГСИ. Машины испытательные универсальные электромеханические ЭНЕРГОТЕСТ. Методика поверки», утверждённому ФБУ «Ростест-Москва» 05.05.2017 г.
Основные средства поверки:
динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12 % для серии ЭНЕРГОТЕСТ-Х/0.5 или ±0,24 % для серии ЭНЕРГОТЕСТ-Х/1;
система лазерная измерительная XL-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35362-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 26.51.66-001-46800763-2017 Машины испытательные универсальные электромеханические ЭНЕРГОТЕСТ. Технические условия
| Зарегистрировано поверок | 32 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
