Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701, 68084-17

Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701 (далее - комплексы) предназначены для непрерывного измерения виброскорости, виброперемещения и осевого смещения (зазора) для четырех газотурбинных установок TITAN 250 с заводскими номерами: KM14847, KM14848, KM14849, KM14850.
Документы
Карточка СИ
Номер в госреестре 68084-17
Наименование СИ Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Обозначение типа СИ 1701
Изготовитель "Bently Nevada, Inc.", США
Год регистрации 2017
МПИ (интервал между поверками) 3 года
Описание типа скачать

Назначение

Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701 (далее - комплексы) предназначены для непрерывного измерения виброскорости, виброперемещения и осевого смещения (зазора) для четырех газотурбинных установок TITAN 250 с заводскими номерами: KM14847, KM14848, KM14849, KM14850.

Описание

Принцип работы основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров вибрации и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).

Каждый комплекс представляет собой три стойки шасси 1701/05, состоящие из трех модулей источника питания 1701/10, шести модулей приема сигнала с первичных преобразователей 170180, пяти модулей приема сигнала с первичных преобразователей 170133, семи модулей измерения 1701/15 и двух модулей измерений 1701/25.

Модуль 1701/10 обеспечивает питание подключаемых преобразователей стабилизированным напряжением минус 24 В постоянного тока.

Модуль 1701/15 представляет собой двухканальный модуль, осуществляющий преобразование сигнала от проксиметров и сравнение измеренных параметров с программируемыми пользователем пороговыми значениями (уставками).

Модуль 1701/25 представляет собой двухканальный модуль, осуществляющий преобразование сигнала от акселерометров, велосиметров и сейсмических датчиков и сравнение измеренных параметров с уставками.

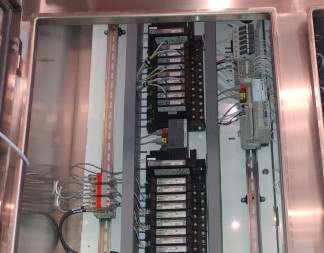

Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов 1701 приведен на рисунке 1.

Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга

работающих механизмов 1701

Программное обеспечение

Программное обеспечение (далее ПО) предназначено для управления комплексами, сбора, обработки и отображение результатов измерений. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с комплексами.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:

-    отсутствует физический доступ к носителю информации;

-    реализован механизм защиты ПО от несанкционированного доступа.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Номер версии ПО (идентификационный номер)

Цифровой идентификатор ПО

FieldMonitor

-

-

Технические характеристики

Наименование характеристики

Значение характеристики

Модуль измерения 1701/25

Диапазон измерения виброскорости, мм/с

от 1 до 75

Диапазон рабочих частот, Гц

от 10 до 5500

Пределы допускаемой приведенной к диапазону измерения погрешности измерения виброскорости в диапазоне рабочих частот, %

±2

Модуль измерения 1701/15

Диапазон измерения виброперемещения (размах), мкм

от 1 до 500

Диапазон рабочих частот, Гц

от 10 до 1000

Пределы допускаемой приведенной к диапазону измерения погрешности измерения виброперемещения (размах) в диапазоне рабочих частот, %

±2

Диапазон измерения осевого смещения, мкм

от -2000 до +2000

Пределы допускаемой приведенной к диапазону измерения погрешности измерения осевого смещения, %

±2

Диапазон рабочих температур, °C

от -20 до +70

Габаритные размеры, мм (длина ^ширина х высота), не более: модуль 1701/10 модуль 1701/15, 1701/25 модуль 170133, 170180

150x56x105

127x21,6x105

127x21,6x105

Масса, г, не более: модуль 1701/10 модуль 1701/15, 1701/25 модуль 170133, 170180

570

314

320

Знак утверждения типа

наносится на стойку шасси методом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Комплексы измерительно-вычислительные для мониторинга работающих механизмов 1701 (зав. № 001, 002, 003 и 004)

4 шт.

Паспорт

4 экз.

Поверка

осуществляется в соответствии с документом МИ 2539-99 «Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); цифровой мультиметр Agilent 34411А (г/р № 33921-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Bently Nevada Inc.», США

Зарегистрировано поверок 8
Поверителей 3
Актуальность данных 06.12.2024
