| Номер в госреестре | 68087-17 |
| Наименование СИ | Установки вибрационные поверочные |
| Обозначение типа СИ | ВМВП |
| Изготовитель | Акционерное общество "Вибро-прибор" (АО "Вибро-прибор"), г. Санкт-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вибрационная поверочная ВМВП предназначена для воспроизведений и измерений параметров вибрации, может быть использована в качестве рабочего эталона 2-го разряда по ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц».
По принципу действия вибрационная установка (далее ВУ) является электродинамическим прибором, в котором постоянный магнит создает магнитное поле в зазоре для подвижной силовой катушки. Входящая в состав узла вибростола силовая катушка подвешена в воздушном зазоре магнита при помощи прочной, плоской системы подвески. Проходящий через подвижную катушку переменный ток от виброгенератора и присутствие постоянного магнитного поля создают динамическую силу, приводящую в колебательное движение узел вибростола.
Установка вибрационная поверочная ВМВП (далее установка ВМВП) состоит из:
- непосредственно ВУ, состоящей из встроенных виброгенератора, усилителя мощности и виброметра, состоящего из акселерометра пьезоэлектрического (далее вибропреобразователь) модели 4384 фирмы Брюль и Къер с усилителем заряда и вольтметра;
- модуля питания МП.
Конструктивно ВУ состоит из крышки и корпуса, выполненных из алюминиевого сплава, соединенных между собой с помощью четырех замков. Внутри крышки ВУ располагается панель управления и индикации. Крышка предохраняет элементы, установленные на лицевой (верхней) панели, от механических повреждений и от попадания на них пыли и влаги. Корпус состоит из лицевой панели, четырех боковых стенок и дна, соединенных между собой винтами.
Внутри корпуса расположены функциональные узлы (модули), выполненные на отдельных печатных платах: устройство индикации работы усилителя мощности (модуль УМ), устройство преобразования сигналов (модуль УПС) и устройство сбора данных (модуль УСД).
Панель управления и индикации, расположенная в крышке ВУ, соединена с функциональными узлами вибрационной установки при помощи жгута "ДИСПЛЕЙ", входящего в комплект поставки.
Модуль УМ предназначен для индикации состояния готовности к работе встроенного усилителя мощности. Модуль УПС предназначен для согласования и измерений сигналов с выходов встроенного виброметра и поверяемой аппаратуры. Модуль УСД осуществляет обмен с остальными модулями и устройствами ВУ.
В левой части лицевой панели корпуса ВУ находится вибростол, на котором крепится основание, в нижней части которого закреплен вибропреобразователь (далее ВИП) встроенного виброметра. Поверяемый ВИП крепится сверху на основание ВУ при помощи винтов, входящих в его комплект.
Выходные сигналы встроенного ВИП поступают на согласующий усилитель и далее на встроенный вольтметр. Отображение и задание сигналов осуществляется при помощи 4-х строчного жидкокристаллического дисплея и клавиатуры, находящихся на внутренней стороне крышки ВУ. Клавиатура служит для ввода цифровых данных, для управления вводом/выводом, для редактирования данных.

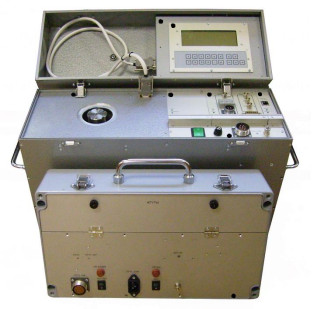

1 - модуль питания МП; 2 - вибрационная установка ВУ; 3, 4, 5 - места пломбировки битумной пломбировочной мастикой.
В целях защиты от проникновения вибрационная установка ВУ и модуль питания МП пломбируются как указано на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитудного значения виброускорения, м/с2 в диапазоне частот от 10 до 16 Гц включ. в диапазоне частот св. 16 до 5000 Гц | от 0,4 до 30 от 0,4 до 100 |
| Диапазон измерений амплитудного значения виброскорости, мм/с | от 0,8 до 199 |
| Диапазон измерений амплитудного значения виброперемещения, мм | от 0,005 до 0,25 |
| Диапазон частот воспроизводимых параметров вибраций, Гц при воспроизведении виброускорения при воспроизведении виброскорости при воспроизведении виброперемещения | от 10 до 5000 от 10 до 1000 от 10 до 500 |
| Коэффициент гармоник воспроизводимых параметров вибраций, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола (кроме частоты собственного резонанса 63 Гц), %, не более | 20 |
| Пределы допускаемой основной относительной погрешности установки ВМВП, % на базовых частотах: на частотах 80 Гц и 160 Гц в диапазоне частот от 30 до 5000 Гц в диапазоне частот от 10 до 5000 Гц | ±2 ±4 ±5 |
| Максимальная нагрузочная масса, кг, не более | 0,7 |
| Уровень собственных шумов в рабочей полосе частот в единицах измеряемой величины, не более при воспроизведении виброускорения, м/с2 при воспроизведении виброскорости, мм/с при воспроизведении виброперемещения, мм | 0,04 0,06 3-10-4 |
| Индукция магнитного поля рассеяния на расстоянии 10 мм от поверхности вибростола, мТл, не более | 10 |
| Диапазон измерений напряжения постоянного тока, В | от 0,3 до 10 |
| Диапазон измерений силы постоянного тока, мА | от 0,5 до 20 |
| Диапазон частот измерений размаха напряжения переменного тока, Гц | от 10 до 5000 |
| Диапазон измерений размаха напряжения переменного тока, мВ | от 14 до 2000 |
| Пределы допускаемой относительной погрешности измерений напряжения и силы постоянного тока, % | ±1 |
| Пределы допускаемой относительной погрешности измерений размаха напряжения переменного тока, % | ±2 |
| Пределы допускаемой относительной погрешности встроенного виброметра, % на базовых частотах: на частотах 80 Гц и 160 Гц | ±1,5 |
| при воспроизведении виброускорения: в диапазоне частот от 30 до 5000 Гц | ±3 |
| в диапазоне частот от 10 до 5000 Гц | ±4 |
| при воспроизведении виброскорости: в диапазоне частот от 30 до 1000 Гц | ±3 |
| в диапазоне частот от 10 до 1000 Гц | ±4 |
| при воспроизведении виброперемещения: в диапазоне частот от 30 до 500 Гц | ±3 |
| в диапазоне частот от 10 до 500 Гц | ±4 |
| Диапазон преобразуемых зарядов встроенного преобразователя заряда, пКл | От 5 до 2500 |
| Коэффициент преобразования встроенного преобразователя заряда, мВ/пКл | 1 |
| Пределы допускаемой относительной погрешности коэффициента преобразования встроенного преобразователя заряда на частоте 160 Гц, % | ±1,5 |
| Неравномерность АЧХ встроенного преобразователя заряда в заданной полосе | 2 |
| частот от 10 до 5000 Гц, %, не более |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение постоянного тока, В напряжение переменного тока, В | 24,0±2,4 от 187 до 242 |
| Частота переменного тока, Гц | 50±1 |
| Мощность, потребляемая вибрационной установкой, В-А, не более | 200 |
| Переходное сопротивление между корпусом модуля питания и зажимом "±" при заземлении, Ом, не более | 0,1 |
| Сопротивление изоляции обособленных групп электрических цепей установки ВМВП, не связанных электрически или разъединяемых в процессе работы от корпуса и между собой, МОм, не менее в нормальных условиях в условиях повышенной температуры в условиях повышенной влажности | 20 5 1 |
| Электрическая изоляция цепей питания модуля питания установки ВМВП от корпуса выдерживает в течение одной минуты без пробоя и поверхностного разряда воздействие испытательного напряжения, В в нормальных условиях | 1500 |
| в условиях повышенной влажности | 900 |
| Время непрерывной работы, ч | 8 |
| Время готовности к работе после включения электропитания, мин, не более | 5 |
| Габаритные размеры вибрационной установки, мм, не более длина | 550 |
| высота | 400 |
| ширина | 250 |
| Габаритные размеры модуля питания, мм, не более длина | 450 |
| высота | 300 |
| ширина | 150 |
| Масса вибрационной установки, кг, не более | 25,0 |
| Масса модуля питания, кг, не более | 12,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С | От + 5 до + 40 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 95 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на заводском знаке установки ВМВП методом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность установки ВМВП
| Наименование | Обозначение | Количество |
| Вибрационная установка ВУ | ЖЯИУ.421433.001 | 1 шт. |
| Модуль питания МП | ЖЯИУ.436231.005-01 | 1 шт. |
| Акселерометр пьезоэлектрический модели | входит в со- | |
| 4384 | - | став ВУ- |
| Шнур сетевой SCZ-1 | - | 1 шт. |
| Жгут «ПИТАНИЕ» | ЖЯИУ.685621.053 | 1 шт. |
| Жгут «СЕТЬ 24В» | ЖЯИУ.685621.052 | 1 шт. |
| Жгут «ДИСПЛЕЙ» | ЖЯИУ.685621.068 | 1 шт. |
| Комплект изделий для установки вибропреоб- | ||
| разователей | - | 1 комплект. |
| Акселерометр пьезоэлектрический модели | ||
| 4384. Паспорт | - | 1 экз. |
| У становка вибрационная поверочная ВМВП. | ||
| Паспорт | ЖЯИУ.421439.001 ПС | 1 экз. |
| У становка вибрационная поверочная ВМВП. | ||
| Руководство по эксплуатации | ЖЯИУ.421439.001 РЭ | 1 экз. |
| У становка вибрационная поверочная ВМВП. | ||
| Методика поверки | ЖЯИУ.421439.001 МП | 1 экз. |
| Этикетки | - | 5 шт. |
осуществляется по документу ЖЯИУ.421439.001 МП «Установка вибрационная поверочная ВМВП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 28 апреля 2017 г.
Основные средства поверки:
- государственный первичный специальный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела в диапазоне частот от 0,3 до 10000 Гц, ГЭТ 58-84;
- генератор сигналов произвольной формы 33220А (рег. № 32993-09);
- мультиметр цифровой 34401A (рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в раздел «ПОВЕРКА» паспорта.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до-2-104 Гц
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 - 30А
МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электриче-
2 9
ского напряжения до 1000 В в диапазоне частот от 1-10" до-10 Гц
ГОСТ 4.304-85 СПКП. Аппаратура и приборы для измерения вибрации. Номенклатура показателей
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
