Номер в госреестре	68091-17
Наименование СИ	Автоцистерны SESPEL-АЦ, автотопливозаправщики SESPEL-АТЗ, прицепы-цистерны SESPEL-ПЦ,прицепы-топливозаправщики SESPEL-ПТЗ, полуприцепы-цистерны SESPEL-ППЦ, полуприцепы-топливозаправщики SESPEL-ППТЗ
Изготовитель	Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), Чувашская Республика, г. Чебоксары
Год регистрации	2017
Срок свидетельства	20.07.2027
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия АЦ, АТЗ, ПЦ, ПТЗ, ППЦ, ППТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

АЦ, АТЗ, ПЦ, ПТЗ, ППЦ, ППТЗ состоят из стальной или алюминиевой сварной цистерны, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси. АЦ, АТЗ, ПЦ, ПТЗ, ППЦ, ППТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатель уровня налива из металлического уголка расположен в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня;

- съемную крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- рукава напорно-всасывающие;

- узел выдачи топлива для АТЗ, ПТЗ и ППТЗ.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, ПТЗ и ППТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или двумя счетчиками жидкости СЖ-ППО (Госреестр СИ №59916-15) или счетчиками жидкости роторными TCS 700 Госреестр СИ №56154-14).

АЦ и АТЗ имеют модификации SESPEL-АЦ/АТЗ-08, SESPEL-АЦ/АТЗ-09, SESPEL-АЦ/АТЗ-10, SESPEL-АЦ/АТЗ-11, SESPEL-АЦ/АТЗ-ПД SESPEL-АЦ/АТЗ-12, SE SPEL-АЦ/АТЗ-12,5, SESPEL-АЦ/АТЗ-В, SESPEL-АЦ/АТЗ-13,5, SESPEL-АЦ/АТЗ-Н SE SPEL-АЦ/АТЗ-14,5, SESPEL-АЦ/АТЗ-^, SESPEL-АЦ/АТЗ-15,5, SESPEL-АЦ/АТЗ-16, SE SPEL-АЦ/АТЗ-16,5, SESPEL-АЦ/АТЗ-П, SESPEL-АЦ/АТЗ-ПД SESPEL-АЦ/АТЗ-18, SE SPEL-АЦ/АТЗ-18,5, SESPEL-АЦ/АТЗ-^, SESPEL-АЦ/АТЗ-19,5, SESPEL-АЦ/АТЗ-20, SESPEL-АЦ/АТЗ-20,5, SESPEL-АЦ/АТЗ^!, SESPEL-АЦ/АТЗ-21,5, SESPEL-АЦ/АТЗ-22, SESPEL-АЦ/АТЗ-22,5 и SESPEL-АЦ/АТЗ-23, которые отличаются геометрическими размерами и номинальной вместимостью.

ПЦ и ПТЗ имеют модификации SESPEL-^/m3-12, 8Е8РЕЬ-ПЦ/ПТЗ-12,5, SESPEL-nU/nT3-13, SESPEL-ПЦ/ПТЗ-13,5, SESPEL-Пц/пТЗ-14, SESPEL-^/m3-14,5, SESPEL-пЦ/ПТЗ-15, SESPEL-^mi-^^, SESPEL-^mi-^, SESPEL-^/m3-16,5, SESPEL-пЦ/ПТЗ-17, SESPEL-ПЦ/ПтЗ-17,5, SESPEL-ПЦ/ПТЗ-18, SESPEL-ПЦ/ПТЗ-18,5 и SESPEL-ПЦ/ПТЗ-19, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ и ППТЗ имеют модификации SESPEL-ППЦ/ППТЗ-22, SESPEL-ППЦ/ППТЗ-23, SESPEL-ПпЦ/ППТЗ-24, SESPEL-ППЦ/ППТЗ-25, SESPEL-ППЦ/ППТЗ-25,5,

SESPEL-ППц/пПТЗ-26, SESPEL-ППЦ/ППТЗ-26,5, SESPEL-ППЦ/ППТЗ-27, SESPEL-ПпЦ/ППТЗ-27,5, SESPEL-ПпЦ/ППТЗ-28, SESPEL-ПпЦ/ППТЗ-28,5, SESPEL-ПпЦ/ППТЗ-29, SESPEL-ПпЦ/ППТЗ-29,5, SESPEL-ППЦ/ППТЗ-30, SESPEL-ППЦ/ППТЗ-30,5, SESPEL-ППЦ/ППТЗ-31, SESPEL-ППЦ/ППТЗ-31,5, SESPEL-ППЦ/ППТЗ-32, SESPEL-ППЦ/ППТЗ-32,5, SESPEL-ППЦ/ППТЗ-33, SESPEL-ППЦ/ППТЗ-33,5, SESPEL-ППЦ/ППТЗ-34, SESPEL-ППЦ/ППТЗ-34,5, SESPEL-ППЦ/ППТЗ-35, SESPEL-ППЦ/ППТЗ-35,5, SESPEL-ППЦ/ППТЗ-36, SESPEL-ППЦ/ППТЗ-36,5, SESPEL-ППЦ/ППТЗ-37, SESPEL-ППЦ/ППТЗ-37,5, SESPEL-ППЦ/ППТЗ-38, SESPEL-ППЦ/ППТЗ-38,5, SESPEL-ППЦ/ППТЗ-39, SESPEL-ППЦ/ППТЗ-40, SESPEL-ПпЦ/ППТЗ-41, SESPEL-ПпЦ/ППТЗ-42, SESPEL-ППЦ/ППТЗ-43, SESPEL-ППц/пПТЗ-44, SESPEL-1И1Ц/1П1ТЗ-45 и SESPEL-ППЦ/ППТЗ-46, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ, АЦ, ПЦ имеют модификации С и А, которые отличаются материалом из которого изготовлена цистерна (сталь или алюминиевый сплав).

На боковых сторонах и сзади АЦ, АТЗ, ПЦ, ПТЗ, ППЦ, ППТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

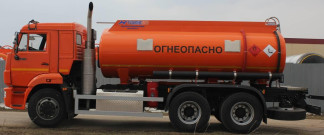

Общие виды АЦ, АТЗ, ПЦ, ПТЗ, ППЦ, ППТЗ представлены на рисунках 1, 2 и 3.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-08	SESPEL- АЦ/АТЗ-09	SESPEL-АЦ/АТЗ-10	SESPEL-АЦ/АТЗ-11
Номинальная вместимость, дм3	8000	9000	10000	11000
Таблица 2 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL-АЦ/АТЗ-11,5	SESPEL-АЦ/АТЗ-12	SESPEL- АЦ/АТЗ-12,5	SESPEL-АЦ/АТЗ-13
Номинальная вместимость, дм3	11500	12000	12500	13000
Таблица 3 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-13,5	SESPEL-АЦ/АТЗ-14	SESPEL- АЦ/АТЗ-14,5	SESPEL-АЦ/АТЗ-15
Номинальная вместимость, дм3	13500	14000	14500	15000
Таблица 4 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL-АЦ/АТЗ-15,5	SESPEL-АЦ/АТЗ-16	SESPEL-АЦ/АТЗ-16,5	SESPEL-АЦ/АТЗ-17
Номинальная вместимость, дм3	15500	16000	16500	17000
Таблица 5 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL-АЦ/АТЗ-17,5	SESPEL-АЦ/АТЗ-18	SESPEL-АЦ/АТЗ-18,5	SESPEL-АЦ/АТЗ-19
Номинальная вместимость, дм3	17500	18000	18500	19000
Таблица 6 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL-АЦ/АТЗ-19,5	SESPEL- АЦ/АТЗ-20	SESPEL- АЦ/АТЗ-20,5	SESPEL-АЦ/АТЗ-21
Номинальная вместимость, дм3	19500	20000	20500	21000
Таблица 7 - Метрологические ха	рактеристики
Наименование характеристики	Значение
Наименование характеристики	SESPEL-АЦ/АТЗ-21,5	SESPEL- АЦ/АТЗ-22	SESPEL- АЦ/АТЗ-22,5	SESPEL- АЦ/АТЗ-23
Номинальная вместимость, дм3	21500	22000	22500	23000

Таблица 8 - Метрологические ха	рактеристики
	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-12	SESPEL- ПЦ/ПТЗ-12,5	SESPEL- ПЦ/ПТЗ-13	SESPEL- ПЦ/ПТЗ-13,5
Номинальная вместимость, дм3	12000	12500	13000	13500
Таблица 9 - Метрологические ха	рактеристики
	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-14	SESPEL- ПЦ/ПТЗ-14,5	SESPEL- ПЦ/ПТЗ-15	SESPEL- ПЦ/ПТЗ-15,5
Номинальная вместимость, дм3	14000	14500	15000	15500

Таблица 10 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ПЦ/ПТЗ-16

SESPEL-

ПЦ/ПТЗ-16,5

SESPEL-

ПЦ/ПТЗ-17

SESPEL-

ПЦ/ПТЗ-17,5

Номинальная вместимость, дм3

16000

16500

17000

17500

Таблица 11 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ПЦ/ПТЗ-18

SESPEL-

ПЦ/ПТЗ-18,5

SESPEL-

ПЦ/ПТЗ-19

Номинальная вместимость, дм3

18000

18500

19000

Таблица 12 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-22

SESPEL-

ППЦ/ППТЗ-23

SESPEL-

ШЩ/ППТЗ-24

Номинальная вместимость, дм3

22000

23000

24000

Таблица 13 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-25

SESPEL-

ППЦ/ППТЗ-25,5

SESPEL-

ШЩ/ППТЗ-26

Номинальная вместимость, дм3

25000

25500

26000

Таблица 14 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-26,5

SESPEL-

ППЦ/ППТЗ-27

SESPEL-

ШЩ/ППТЗ-27,5

Номинальная вместимость, дм3

26500

27000

27500

Таблица 15 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-28

SESPEL-

ППЦ/ППТЗ-28,5

SESPEL-

ШЩ/ППТЗ-29

Номинальная вместимость, дм3

28000

28500

29000

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-29,5

SESPEL-

ППЦ/ППТЗ-30

SESPEL-

ШЩ/ППТЗ-30,5

Номинальная вместимость, дм3

29500

30000

30500

Таблица 17 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-31

SESPEL-

ППЦ/ППТЗ-31,5

SESPEL-

ШЩ/ППТЗ-32

Номинальная вместимость, дм3

31000

31500

32000

Таблица 18 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-32,5

SESPEL-

ППЦ/ППТЗ-33

SESPEL-

ШЩ/ППТЗ-33,5

Номинальная вместимость, дм3

32500

33000

33500

Таблица 19 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-34

SESPEL-

ППЦ/ППТЗ-34,5

SESPEL-

ШЩ/ППТЗ-35

Номинальная вместимость, дм3

34000

34500

35000

Таблица 20 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-35,5

SESPEL-

ППЦ/ППТЗ-36

SESPEL-

ШЩ/ППТЗ-36,5

Номинальная вместимость, дм3

35500

36000

36500

Таблица 21 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-37

SESPEL-

ППЦ/ППТЗ-37,5

SESPEL-

ШЩ/ППТЗ-38

Номинальная вместимость, дм3

37000

37500

38000

Таблица 22 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-38,5

SESPEL-

ППЦ/ППТЗ-39

SESPEL-

ШЩ/ППТЗ-40

Номинальная вместимость, дм3

38500

39000

40000

Таблица 23 - Метрологические характеристики

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-41

SESPEL-

ППЦ/ППТЗ-42

SESPEL-

ШЩ/ППТЗ-43

Номинальная вместимость, дм3

41000

42000

43000

Наименование характеристики

Значение

SESPEL-

ШЩ/ППТЗ-44

SESPEL-

ППЦ/ППТЗ-45

SESPEL-

ШЩ/ППТЗ-46

Номинальная вместимость, дм3

44000

45000

46000

Таблица 25 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5*
Пределы допускаемой относительной погрешности счетчика для SESPEL-АТЗ, SESPEL-ПТЗ, SESPEL-ППТЗ, %	±0,15; ±0,25; ±0,50
Минимальная доза отпуска, дм3	50
* ±2,0 для SESPEL-АЦ/АТЗ-08, SESPEL-АЦ/АТЗ-09, SES]	PEL-АЦ/АТЗ-Ю

Таблица 26 - Основные технические характеристики

	Значение
	SESPEL-	SESPEL-	SESPEL-	SESPEL-
Наименование характеристики	АЦ/АТЗ-08	АЦ/АТЗ-09	АЦ/АТЗ-10	АЦ/АТЗ-11
Масса цистерны А/С, кг, не более	650/2350	700/2400	750/2450	800/2500
Длина, мм, не более	8750	8800	8850	8900
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 27 - Основные технические характеристики

	Значение
	SESPEL-	SESPEL-	SESPEL-	SESPEL-
Наименование характеристики	АЦ/АТЗ-11,5	АЦ/АТЗ-12	АЦ/АТЗ-12,5	АЦ/АТЗ-13
Масса цистерны А/С, кг, не более	850/2550	900/2600	950/2650	1000/2700
Длина, мм, не более	8950	9000	9050	9100
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 28 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-13,5	SESPEL-АЦ/АТЗ-14	SESPEL- АЦ/АТЗ-14,5	SESPEL-АЦ/АТЗ-15
Масса цистерны А/С, кг, не более	1050/2750	1100/2800	1150/2850	1200/2900
Длина, мм, не более	9150	9200	9250	9300
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-15,5	SESPEL- АЦ/АТЗ-16	SESPEL- АЦ/АТЗ-16,5	SESPEL- АЦ/АТЗ-17
Масса цистерны А/С, кг, не более	1250/2950	1300/3000	1350/3050	1400/3100
Длина, мм, не более	9350	9400	9450	9500
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 30 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-17,5	SESPEL- АЦ/АТЗ-18	SESPEL- АЦ/АТЗ-18,5	SESPEL- АЦ/АТЗ-19
Масса цистерны А/С, кг, не более	1450/3150	1500/3200	1550/3250	1600/3300
Длина, мм, не более	9550	9600	9650	9700
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 31 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-19,5	SESPEL- АЦ/АТЗ-20	SESPEL- АЦ/АТЗ-20,5	SESPEL- АЦ/АТЗ-21
Масса цистерны А/С, кг, не более	1650/3350	1700/3400	1750/3450	1800/3500
Длина, мм, не более	9750	9800	9850	9900
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 32 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- АЦ/АТЗ-21,5	SESPEL- АЦ/АТЗ-22	SESPEL- АЦ/АТЗ-22,5	SESPEL- АЦ/АТЗ-23
Масса цистерны А/С, кг, не более	1850/3550	1900/3600	1950/3650	2000/3700
Длина, мм, не более	9950	10000	10050	10100
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 33 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-12	SESPEL- ПЦ/ПТЗ-12,5	SESPEL- ПЦ/ПТЗ-13	SESPEL- ПЦ/ПТЗ-13,5
Масса цистерны А/С, кг, не более	900/2600	950/2650	1000/2700	1050/2750
Длина, мм, не более	6000	6050	6100	6150
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-14	SESPEL- ПЦ/ПТЗ-14,5	SESPEL- ПЦ/ПТЗ-15	SESPEL- ПЦ/ПТЗ-15,5
Масса цистерны А/С, кг, не более	1100/2800	1150/2850	1200/2900	1250/2950
Длина, мм, не более	6200	6250	6300	6350
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 35 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-16	SESPEL- ПЦ/ПТЗ-16,5	SESPEL- ПЦ/ПТЗ-17	SESPEL- ПЦ/ПТЗ-17,5
Масса цистерны А/С, кг, не более	1300/3000	1350/3050	1400/3100	1450/3150
Длина, мм, не более	6400	6450	6500	6550
Ширина, мм, не более	2550	2550	2550	2550
Высота, мм, не более	4000	4000	4000	4000

Таблица 36 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ПЦ/ПТЗ-18	SESPEL- ПЦ/ПТЗ-18,5	SESPEL- ПЦ/ПТЗ-19
Масса цистерны А/С, кг, не более	1500/3200	1550/3250	1600/3300
Длина, мм, не более	6600	6650	6700
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 37 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-22	SESPEL- ШЩ/ППТЗ-23	SESPEL- ШЩ/ППТЗ-24
Масса цистерны А/С, кг, не более	1500/3700	1600/3800	1700/3900
Длина, мм, не более	9900	10000	10100
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 38 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-25	SESPEL- ШЩ/ППТЗ-25,5	SESPEL- ШЩ/ППТЗ-26
Масса цистерны А/С, кг, не более	1800/4000	1900/4100	2000/4200
Длина, мм, не более	10200	10300	10400
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-26,5	SESPEL- ШЩ/ППТЗ-27	SESPEL- ШЩ/ППТЗ-27,5
Масса цистерны А/С, кг, не более	2100/4300	2200/4400	2300/4500
Длина, мм, не более	10500	10600	10700
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 40 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-28	SESPEL- ШЩ/ППТЗ-28,5	SESPEL- ШЩ/ППТЗ-29
Масса цистерны А/С, кг, не более	2400/4600	2450/4700	2500/4800
Длина, мм, не более	10600	10700	10800
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 41 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-29,5	SESPEL- ШЩ/ППТЗ-30	SESPEL- ШЩ/ППТЗ-30,5
Масса цистерны А/С, кг, не более	2550/4900	2600/5000	2650/5100
Длина, мм, не более	10900	11000	11100
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 42 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-31	SESPEL- ШЩ/ППТЗ-31,5	SESPEL- ШЩ/ППТЗ-32
Масса цистерны А/С, кг, не более	2700/5200	2750/5300	2800/5400
Длина, мм, не более	11200	11300	11400
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 43 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-32,5	SESPEL- ШЩ/ППТЗ-33	SESPEL- ШЩ/ППТЗ-33,5
Масса цистерны А/С, кг, не более	2850/5500	2900/5600	2950/5700
Длина, мм, не более	11500	11600	11700
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-34	SESPEL- ШШ/ППТЗ-34,5	SESPEL- ШШ/ППТЗ-35
Масса цистерны А/С, кг, не более	3100/5800	3150/5900	3200/6000
Длина, мм, не более	11800	11900	12000
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 45 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШШ/ППТЗ-35,5	SESPEL- ШШ/ППТЗ-36	SESPEL- ШЩ/ППТЗ-36,5
Масса цистерны А/С, кг, не более	3250/6100	3250/6200	3330/6300
Длина, мм, не более	12100	12200	12300
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 46 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-37	SESPEL- ШШ/ППТЗ-37,5	SESPEL- ШЩ/ППТЗ-38
Масса цистерны А/С, кг, не более	3350/6400	3400/6500	3450/6600
Длина, мм, не более	12400	12500	12600
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 47 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШШ/ППТЗ-38,5	SESPEL- ШШ/ППТЗ-39	SESPEL- ШЩ/ППТЗ-40
Масса цистерны А/С, кг, не более	3500/6700	3550/6800	3600/6900
Длина, мм, не более	12700	12800	12900
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 48 - Основные технические характеристики

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-41	SESPEL- ШЩ/ППТЗ-42	SESPEL- ШЩ/ППТЗ-43
Масса цистерны А/С, кг, не более	3650/7000	3700/7100	3850/7200
Длина, мм, не более	13000	13100	13200
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Наименование характеристики	Значение
Наименование характеристики	SESPEL- ШЩ/ППТЗ-44	SESPEL- ШЩ/ППТЗ-45	SESPEL- ШЩ/ППТЗ-46
Масса цистерны А/С, кг, не более	3900/7300	3950/7400	4000/7500
Длина, мм, не более	13300	13400	13500
Ширина, мм, не более	2550	2550	2550
Высота, мм, не более	4000	4000	4000

Таблица 50 - Основные технические характеристики

Наименование характеристики	Значение
Температура окружающей среды при эксплуатации, °С	от -40 до +45
Кинематическая вязкость нефтепродуктов, сСт	от 0,55 до 6,0

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Комплектность

Таблица 51 - Комплектность средства измерений

Наименование	Обозначение	Количество
Автоцистерна, автотопливозаправщик, прицеп-цистерна, прицеп-топливозаправщик, полуприцеп-цистерна, полуприцеп-топливозаправщик	SESPEL-АЦ-ХХ SESPEL-АТЗ-ХХ SESPEL-ПЦ-ХХ SESPEL-ПТЗ-ХХ SESPEL-ШЩ-ХХ SESPEL-ППТЗ-ХХ	1 шт.
Запасные части, инструменты и принадлежности		1 комплект
Руководство по эксплуатации	01.000000-0000-01РЭ	1 шт.
Формуляр	RST-0000-0000 ФО

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основное средство поверки:

Весы неавтоматического взвешивания платформенные ВСП4-3000.2А9 4-го разряда по ГОСТ 8.021-2015 (регистрационный номер 54974-13), НПВ 3000 кг.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку цистерны и указатель уровня налива, и на свидетельство о поверке.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ТУ 29.20.23-035-05444977-2017 Автоцистерны SESPEL-АЦ, автотопливозаправщики SESPEL-АТЗ, прицепы-цистерны SESPEL-ПЦ, прицепы-топливозаправщики SESPEL-ПТЗ, полуприцепы-цистерны SESPEL-ППЦ, полуприцепы-топливозаправщики SESPEL-ППТЗ. Технические условия

Зарегистрировано поверок	3367
Поверителей	77
Актуальность данных	07.11.2024

Поверители

ЗАО "Чебоксарское предприятие "СЕСПЕЛЬ"

1730 поверок

ООО "Компания Контур ДС-1"

ФБУ "Красноярский ЦСМ"

116 поверок

ООО "ПРИБОРАВТОМАТИКА"

ООО "РТМЦ "Метрология-Сервис"

ООО Научно-производственное предприятие "Нефте-Стандарт"

ФБУ "Краснодарский ЦСМ"

25 поверок

ООО "СТАНДАРТ М", г. Альметьевск

21 поверка

ООО "ЮГНЕФТЕСТАНДАРТ"

20 поверок

ФГУ "Кировский ЦСМ"

19 поверок

ОАО "Нефтеавтоматика"

ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС"

15 поверок

ФГУ "Воронежский ЦСМ"

ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"

13 поверок

ООО "АЗТ УРАЛСИБ", д. Алексеевка

ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»

11 поверок

ФГУ "Новосибирский ЦСМ"

11 поверок

ФБУ "Ростовский ЦСМ"

10 поверок

ООО "АвтоКомплектСтройСервис" (АКСС)

10 поверок

ФБУ "Архангельский ЦСМ"

ФБУ «Сахалинский ЦСМ»

7 поверок

ООО "РОСТОВСКИЙ СТАНДАРТ"

7 поверок

ФБУ "Ростест-Москва"

7 поверок

ФБУ «Вологодский ЦСМ»

ФБУ «Белгородский ЦСМ»

ФБУ "УЛЬЯНОВСКИЙ ЦСМ"

3 поверки

ООО ПКФ "ПРОМНЕФТЕСНАБ"

3 поверки

ФБУ "Тверской ЦСМ"

3 поверки

ООО "Южный метрологический центр" (ЮМЦ)

3 поверки

ФГУ "Якутский ЦСМ"

3 поверки

ФБУ "ЦСМ Московской области", пос. Менделеево

3 поверки

ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"

3 поверки

ООО "КАЛИБРОВКА И ПОВЕРКА РЕЗЕРВУАРОВ" (КИПР), г. Долгопрудный

3 поверки

ООО "Крымский метрологический центр"

ФБУ "ЦСМ Республики Башкортостан"

ООО МЦ "ТЕХНОКОМ-СТАНДАРТ"

ФГУ "Нижегородский ЦСМ"

1 поверка

ООО "МЕТРОЛОГИЧЕСКИЙ ЦЕНТР+" (МЦ+)

1 поверка

ООО "НИЖЕГОРОДСКИЙ ЦЕНТР МЕТРОЛОГИИ ИМЕНИ ПРОФЕССОРА Т.Н.ПРАХОВОЙ"

1 поверка

ФБУ "КЕМЕРОВСКИЙ ЦСМ"

1 поверка

Татарстанский ЦСМ

1 поверка

Номер в ГРСИ РФ:

68091-17

Производитель / заявитель:

Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), Чувашская Республика, г. Чебоксары

Год регистрации:

2017

Cрок действия реестра:

20.07.2027

Заказать поверку

Похожие СИ

92460-24

2024

Счетчики газа ультразвуковые ВЕГА

Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь

Срок действия реестра: 19.01.2027

93681-24

2024

Приборы для диагностики дыхания портативные Обозначение отсутствует

Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
