| Номер в госреестре | 68100-17 |
| Наименование СИ | Преобразователи вибрации |
| Обозначение типа СИ | 4-131 |
| Изготовитель | "CEC Vibration Products Inc.", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Преобразователи вибрации 4-131 (далее преобразователи вибрации) предназначены для измерения виброскорости.
Преобразователей вибрации 4-131 представляют собой преобразователи генераторного типа, в которых под воздействием вибрации создаются относительные перемещения постоянного магнита и сердечника с катушкой. Выходное напряжение вибропреобразователя пропорционально виброскорости контролируемого объекта. Используются в качестве первичных преобразователей вибрации. Преобразователь вибрации состоит из герметичного корпуса. Опломбирование преобразователей вибрации не предусмотрено.

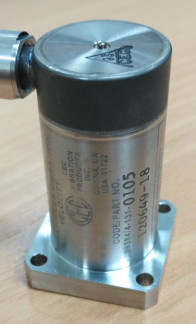

Общий вид преобразователей вибрации 4-131 приведен на рисунке 1.
отсутствует.
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/ммс-1 | 5,3 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±10 |
| Диапазон измерения виброскорости, мм/с | от 1 до 200 |
| Нелинейность амплитудной характеристики, %, не более | ±5 |
| Диапазон рабочих частот, Гц | от 15 до 1000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %, не более | ±15 |
| Нормальные условия измерений: - температура окружающей среды, °С | 23 ±5 |
| Диапазон рабочих температур, °С | от -54 до +300 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,4 |
| Масса, г, не более | 165 |
| Г абаритные размеры (длина х высота х ширина), мм, не более | 32x57,1x32 |
наносится на титульный лист паспорта методом печати или наклейки. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователь вибрации 4-131 | 5 шт. |
| Паспорт | 5 экз. |
осуществляется по ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей вибрации с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям вибрации 4-131
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
