| Номер в госреестре | 68102-17 |
| Наименование СИ | Анализаторы жидкости промышленные |
| Обозначение типа СИ | Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 |
| Изготовитель | "Endress+Hauser Conducta GmbH + Co. KG", Германия; Фирма "Endress+Hauser Analytical Instruments (Suzhou) Co., Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости промышленные Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 (далее - анализаторы) предназначены для непрерывных измерений химического потребления кислорода (ХПК), массовой концентрации нитритов, хрома, фосфатов, общего фосфора, железа, растворенного кислорода, общего органического углерода (ООУ), нитратов, аммония, калия и хлоридов, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.
Анализаторы жидкости промышленные Liquiline System CA80XX представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.
Принцип действия анализатора Liquiline System CA80XX основан на спектрофотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации измеряемого компонента в пробе, измеряется спектрофотометром. Постоянная температура фотометра поддерживается системой контроля температуры.
Анализаторы жидкости промышленные Liquiline System CA80XX могут комплектоваться системами пробоподготовки Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860.
Система Liquiline System CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline System CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline System CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм. Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор Liquiline System CA80XX.
Система Liquiline System CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробоподготов-ки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через СA80XX. Система Liquiline System CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).
Системы Liquiline System CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.
Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации.
Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Анализаторы Liquistation CSF48 используются также как автоматические стационарные системы пробоотбора со специальной арматурой CSA420(по заказу), Liquiport 2010 CSP44 используются как портативные пробоотборники.
Анализаторы Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения содержания химического потребления кислорода (ХПК), массовой концентрации растворенного кислорода, общего органического углерода (ООУ), нитратов, аммония, калия и хлоридов, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.
Для измерений рН применяют датчики, CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS31D, CPS471D, CPS441D, CPS491D, CPS341D, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее значение рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическим COS51D и оптическим COS61D датчиками, которые оснащены температурными сенсорами.
Анализаторы жидкости промышленные Liquiline System CA80ХХ, Liquistation CSF48, Liquiport 2010 CSP44 могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.
Для измерений мутности и массовой концентрации взвешенных веществ используются датчики CUS51D, CUS52D.
Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать аналоговый сигнал в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние 100 и более метров; калибровать цифровой датчик в лабораторных условиях.
Общий вид анализаторов жидкости промышленных Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 представлен на рисунках 1-3.
Пломбирование анализаторов жидкости промышленных Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 отсутствует.
■

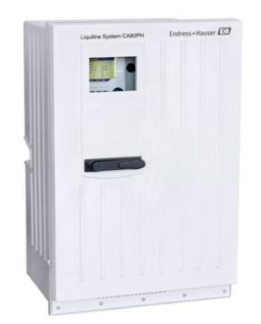

Рисунок 1 - Общий вид анализаторов жидкости промышленных Liquiline System CA80XX
Рисунок 2 - Общий вид анализаторов жидкости промышленных Liquistation CSF48
Рисунок 3 - Общий вид анализаторов жидкости промышленных Liquiport 2010 CSP44
обеспечение, разработанное
Анализаторы имеют
встроенное программное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Liquiline Software | |
| Идентификационное наименование ПО | не ниже device 01-06-00.img |
| Номер версии (идентификационный номер ПО) | не ниже 01.06.00 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики анализаторов жидкости Liquiline System CA80PH
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации фосфатов в пересчете на 3 фосфор (PO4-P), мг/дм | от 0,05 до 2,5 от 0,05 до 10 от 0,5 до 20 от 0,5 до 50 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % | ±2 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
Таблица 3 - Метрологические характеристики анализаторов жидкости Liquiline System CA8QCOD
| Наименование характеристики | Значение |
| 3 Диапазон измерений ХПК, мгО2/дм | от 10 до 5000 от 40 до 20000 |
| Пределы допускаемой относительной погрешности измерений ХПК, % | ±10 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
Таблица 4 - Метрологические характеристики анализаторов жидкости Liquiline System CA8QNO
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации нитритов в пересчете на азот (NO2-N), мг/дм3 | от 0,01 до 0,50 от 0,1 до 1,0 от 0,2 до 3,0 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % | ±2 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
Таблица 5 - Метрологические характеристики анализаторов жидкости Liquiline System CA80CR
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации хрома Cr(VI), мг/дм | от 0,03 до 2,50 от 0,2 до 5 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % | ±2 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации общего 3 фосфора, мг/дм | от 0,05 до 10 от 0,5 до 50 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, %: | ±3 3 в диапазоне от 0,05 до 2 мг/дм включ. |
| ±4 3 в диапазоне от 0,5 до 10 мг/дм включ. | |
| Пределы допускаемой относительной погрешности, %: | ±3 3 в диапазоне св. 2 до 10 мг/дм |
| ±4 3 в диапазоне св. 10 до 50 мг/дм | |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
Таблица 7 - Метрологические характеристики анализаторов жидкости Liquiline System CA80FE
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации железа, мг/дм3 | от 0,05 до 2,50 от 0,1 до 5,0 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, % | ±2 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Максимальное давление анализируемой среды, МПа | 0,1 |
Таблица 8 - Метрологические характеристики анализаторов жидкости Liquiline System CA80ХХ, Liquistation CSF48, Liquiport 2010 CSP44 с датчиками CPS31D, CPS41D, CPS11D, CPS91D, CPS71D, CPF81D, CPS441D, CPS471D, CPS491D, CPS16D, CPS76D, CPS96D, CPS341D
| Наименование характеристики | Значение |
| Диапазон измерений рН | от 0 до 14 |
| Пределы допускаемой абсолютной погрешности, рН | ±0,05 |
| Диапазон компенсации температуры анализируемой среды, °С: - датчик CPS41D, CPS471D, CPS441D, CPS16D, CPS76D, CPS96D | от -5 до +135 |
| - датчики CPS11D, CPS71D | от 0 до +130 |
| - датчики CPS31D | от 0 до +80 |
| - датчик CPS91D, CPF81D | от 0 до +110 |
| - датчик CPS491D | от -5 до +110 |
| - датчик CPS341D | от 0 до +140 |
| Диапазон температуры анализируемой среды, °С: - датчик CPS41D, CPS471D, CPS441D, CPS16D, CPS76D, CPS96D | от -5 до +135 |
| - датчики CPS11D, CPS71D | от 0 до +130 |
| - датчики CPS31D | от 0 до +80 |
| - датчик CPS91D, CPF81D | от 0 до +110 |
| - датчик CPS491D | от -5 до +110 |
| - датчик CPS341D | от 0 до +140 |
| Наименование характеристики | Значение |
| Максимальное давление анализируемой среды, МПа: - датчик CPS11D | 0,6/1,6 |
| - датчики CPS71D | 0,6/1,0 |
| - датчики CPS31D | 0,3 |
| - датчики CPS91D, CPS96D, CPS76D | 1,3 |
| - датчик CPS41D, CPS441D, CPS471D, CPS491D, CPF81D | 1,0 |
| - датчик CPS16D | 1,6 |
| - датчик CPS341D | 0,6 |
Таблица 9 - Метрологические характеристики анализаторов жидкости Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиками CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, CPF82D, CPS92D_
| Наименование характеристики | Значение |
| Диапазон измерений ОВП с датчиками CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, CPF82D, CPS92D, мВ | от -1500 до +1500 |
| Пределы допускаемой абсолютной погрешности, мВ | ±5 |
| Диапазон температуры анализируемой среды, °С: - датчики CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D | от -15 до +135 |
| - датчики CPF82D, CPS92D | от 0 до +110 |
| Максимальное давление анализируемой среды, МПа: - датчик CPS12D | 0,6 |
| - датчик CPS42D | 1 |
| - датчики CPS72D, CPF82D | 1,0 |
| - датчики CPS92D, CPS76D, CPS96D | 1,3 |
| - датчик CPS16D | 1,6 |
Таблица 10 - Метрологические характеристики анализаторов жидкости Liquiline System
| CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиками COS51 | D, COS61D |
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчик COS51D | от 0,01 до 100,00 |
| - датчик COS61D | от 0,01 до 20,00 |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS51D, COS61D | от 0,01 до 20,00 |
| Пределы допускаемой приведённой приведенной к верхнему значению поддиапазона измерений погрешности, %: - датчики COS51D, COS61D | ±3 в диапазоне измерений от 0,01до 2 мг/ дм включ. |
| Пределы допускаемой относительной погрешности, %: - датчики COS51D, COS61D | ±3 в диапазоне измерений св. 2 до 20 мг/дм3 |
| Наименование характеристики | Значение |
| Диапазон температуры анализируемой среды, °С - датчики COS51D, COS61D | от -5 до +50 |
| Максимальное давление анализируемой среды, МПа - датчики COS51D, COS61D | 1,0 |
Таблица 11 - Метрологические характеристики анализаторов жидкости Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиками CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D_
| Наименование характеристики | Значение |
| Диапазон измерений удельной электрической проводимости (УЭП), См/м: - датчики CLS15D | от 4-10-6 до 2-10-3 от 1-10-5 до 2-10-2 |
| - датчик, CLS 16D | от 4-10-6 до 5-10-2 |
| - датчик CLS21D | от 1 • 10-3 до 2 |
| - датчик CLS50D, CLS54D | от 210-4 до 200 |
| - датчик CLS82D | от 1 • 10-4 до 50 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности: - датчики CLS15D, CLS16D | ±3 в диапазоне от 4-10-6 до 1 • 10-4 См/м включ. |
| Пределы допускаемой относительной погрешности, %: -датчик CLS 15D | ±3 в диапазонах св.1-10-4 до 2-10-2 См/м св.1-10-4 до 2-10-3 См/м |
| - датчик CLS 16D | ±3 4 2 в диапазоне св.1-10" до 5-10" См/м |
| - датчик CLS21D | ±3 3 в диапазоне от 1-10 до 2 См/м |
| - датчики CLS50D, CLS54D | ±3 в диапазоне от 2-10-4 до 200 См/м |
| - датчик CLS82D | ±3 в диапазоне от 1-10-4 до 50 См/м |
| Диапазон температуры анализируемой среды, °С: - датчик CLS 15D | от 0 до +140 |
| - датчик CLS 16D | от 0 до +150 |
| - датчик CLS21D | от 0 до +135 |
| - датчик CLS50D | от 0 до +180 |
| - датчик CLS54D | от 0 до +150 |
| - датчик CLS82D | от -5 до +120 |
| Максимальное давление анализируемой среды, МПа: - датчики CLS15D, CLS16D, CLS54D | 1,2 |
| - датчик CLS21D, CLS82D | 1,6 |
| - датчик CLS50D | 2,0 |
Таблица 12 - Метрологические характеристики анализаторов жидкости Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиком CAS51D_
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм : - датчик CAS51D-A2, размер кюветы 2 мм | от 0,1 до 50,0 |
| - датчик CAS51D-A1, размер кюветы 8 мм | от 0,01 до 20,00 |
| Пределы допускаемой погрешности: абсолютной, мг/дм3: - датчик CAS51D-A2 | ±0,2 3 в диапазоне от 0,1 до 10,0 мг/дм включ. |
| - датчик CAS51D-A1 | ±0,04 3 в диапазоне от 0,01 до 2,00 мг/дм включ. |
| приведенной к верхнему значению поддиапазона, %: - датчик CAS51D-A2 | ±2 3 в диапазоне св.10 до 50 мг/дм |
| - датчик CAS51D-A1 | ±2 3 в диапазоне св.2,0 до 20,0 мг/дм |
| Диапазон показаний химического потребления кислорода, мгО2/дм : | |
| - датчик CAS51D-**C1, размер кюветы 40 мм: | от 0,15 до 1,50 |
| - датчик CAS51D-**C2, размер кюветы 8 мм | от 0,75 до 7,50 |
| - датчик CAS51D-**C3, размер кюветы 2 мм | от 2,5 до 20,0 |
| Диапазон измерений химического потребления кислорода, мгО2/дм : - датчик CAS51D-**C1, размер кюветы 40 мм | от 1,5 до 75,0 |
| - датчик CAS51D-**C2, размер кюветы 8 мм | от 7,5 до 370,0 |
| - датчик CAS51D-**C3, размер кюветы 2 мм | от 20 до 1000 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона погрешности, % | ±2 |
| Диапазон показаний массовой концентрации общего органического углерода, мг/дм3: | |
| - датчик CAS51D-**C1, размер кюветы 40 мм | от 0,06 до 0,60 |
| - датчик CAS51D-**C2, размер кюветы 8 мм | от 0,3 до 3,0 |
| - датчик CAS51D-**C3, размер кюветы 2 мм | от 0,9 до 8,0 |
| Диапазон измерений массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм | от 0,6 до 30,0 |
| - датчик CAS51D-**C2, размер кюветы 8 мм | от 3 до 150 |
| - датчик CAS51D-**C3, размер кюветы 2 мм | от 8 до 410 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона погрешности, % | ±2 |
| Диапазон температуры анализируемой среды, °С | от +5 до +50 |
| Диапазон давления анализируемой среды, МПа | от 0,05 до 1,00 |
Таблица 13 - Метрологические характеристики анализаторов жидкости Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиками CUS52D, CUS51D_
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм : - датчик CUS52D | от 0 до 0,6 |
| - датчик CUS51D | от 0 до 4 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации взвешенных веществ, % | ±8 3 в диапазоне от 0 до 0,6 г/дм включ. |
| Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %: -датчик CUS51D | ±8 3 в диапазоне св. 0,6 до 4 г/дм |
| Диапазон показаний мутности, ЕМФ: - датчик CUS51D | от 0 до 10000 |
| Диапазон измерений мутности, ЕМФ: - датчики CUS51D, CUS52D | от 0 до 4000 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности, %: - датчики CUS51D, CUS52D | ±4 в диапазоне от 0 до 10 ЕМФ включ. |
| Пределы допускаемой относительной погрешности, %: - датчик CUS51D, CUS52D | ±4 в диапазоне св.10 до 4000 ЕМФ |
| Диапазон температуры анализируемой среды, °С: - датчик CUS52D | от 0 до +55 |
| - датчик CUS51D | от -5 до +50 |
| Диапазон давления анализируемой среды, МПа: - датчики CUS52D,CUS51D | от 0,05 до 1,00 |
Таблица 14 - Метрологические характеристики анализаторов жидкости Liquiline System CA80XX, Liquistation CSF48, Liquiport 2010 CSP44 с датчиком CAS40D _
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации аммония в пересчете на азот (NH4-N), мг/дм | от 0,1 до 1000,0 |
| Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм | от 0,1 до 1000,0 |
| Диапазон измерений массовой концентрации ионов калия (K+), мг/дм3 | от 1 до 1000 |
| Диапазон измерений массовой концентрации хлорид-ионов (Cl-), мг/дм3 | от 1 до 1000 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации ионов калия (K+) и хлорид-ионов (Cl-), % | ±5 3 в диапазоне от 1 до 4 мг/дм включ. |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации аммония (NH4-N) и нитратов (NO3-N), % | ±5 3 в диапазоне от 0,1 до 4 мг/дм включ. |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов K+, хлорид-ионов (Cl-), аммония (NH4-N) и нитратов (NO3-N), % | ±5 в диапазоне св. 4 до 1000 мг/дм3 |
| Диапазон температуры анализируемой среды, °С | от +2 до +40 |
| Диапазон давления анализируемой среды, МПа | 0,1 |
Таблица 15 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В | 220-22 24 |
| - частота переменного тока, Гц Потребляемая мощность, габаритные размеры и масса в зависимости от торов жидкости. | 50 ± 1 комплектации анализа- |
| Условия эксплуатации: - температура окружающей среды, °C | от +5 до +40 |
| - относительная влажность (без конденсации) при t =+25 °С, % | от 10 до 95 |
| - атмосферное давление, МПа | от 0,05 до 0,10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Таблица 16 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор жидкости промышленный Liquiline System CА80ХХ, Liquistation CSF48, Liquiport 2010 CSP44 | 1 шт. по заказу | |
| Системы пробоподготовки Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860 | 1 шт. по заказу | |
| Датчики: CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPS871D CPS891D CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D, COS22D, COS23D, COS51D, COS61D, CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D CAS51D, CAS40D, CUS51D, CUS52D | по заказу | |
| Защитная арматура датчиков CPA111, CPA 140, CPA240, CPA250, CPA442, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, C0A250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и монтажные принадлежности к ним | по заказу | |
| Пробоотборная арматура Samplefit CSA420 | по заказу |
| Наименование | Обозначение | Количество |
| Модули для подключения датчиков и модули выходных сигналов 71001361, 71123799, 51517464, 71023000, 71035183, 51518002, 51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498 | по заказу | |
| Растворы для проведения калориметрической реакции и калибровки анализатора CY80XX | по заказу | |
| Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 с коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 | по заказу | |
| Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием | ||
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 205-082017 | 1 экз. |
осуществляется по документу МП 205-08-2017 «Анализаторы жидкости промышленные Liquiline System СА80ХХ, Liquistation CSF48, Liquiport 2010 CSP44. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 апреля 2017 г.
Основные средства поверки:
- буферные растворы pH II-ого разряда по ГОСТ 8.120-99, приготовленные из стандарт-титров;
- ГСО 10253-2013 состава газовых смесей кислород-азот;
- эталонные растворы удельной электрической проводимости 2-ого разряда по ГОСТ 8.457-2000 с относительной погрешностью не более ±1 %;
- ГСО 2216-81 состава калия фталевокислого кислого (бифталата калия) 1-го разряда;
- ГСО 7271-96 мутности (формазиновая суспензия);
- ГСО 6541-92 массовой доли нерастворимых веществ каолина в твердой основе МНВ-20;
- ГСО 7864-2000 массовой концентрации азота в растворе хлорида аммония;
- ГСО 7863-2000 массовой концентрации азота в растворе нитрата калия;
- ГСО 7260-96 состава раствора фосфат-ионов;
- ГСО 7257-96 состава раствора ионов хрома (VI);
- ГСО 7241-96/7242-96 состава общего фосфора в водных средах;
- ГСО 7765-2000 состава раствора ионов железа (III);
- ГСО 7771-2000 состава раствора ионов калия.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
Техническая документация фирмы-изготовителя «Endress+Hauser Conducta GmbH+Co.KG», Г ермания
Техническая документация фирмы-изготовителя «Endress+Hauser Analytical Instruments (Suzhou) Co., Ltd», Китай
| Зарегистрировано поверок | 48 |
| Поверителей | 2 |
| Актуальность данных | 06.11.2024 |
