Преобразователи частоты вращения токовихревые BN-330105-02-12-05-02-05, 68109-17

Преобразователи частоты вращения токовихревые В№330105-02-12-05-02-05 (далее -преобразователи) предназначены для измерения частоты вращения валов газовых турбин, установленных на объекте «Верхнечонскнефтегаз», Иркутская область.
Карточка СИ
Номер в госреестре 68109-17
Наименование СИ Преобразователи частоты вращения токовихревые
Обозначение типа СИ BN-330105-02-12-05-02-05
Изготовитель "Bently Nevada, Inc.", США
Год регистрации 2017
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи частоты вращения токовихревые В№330105-02-12-05-02-05 (далее -преобразователи) предназначены для измерения частоты вращения валов газовых турбин, установленных на объекте «Верхнечонскнефтегаз», Иркутская область.

Описание

Принцип действия преобразователей основан на возбуждении вихревых токов в объекте измерений. Встроенный во вторичный преобразователь высокочастотный генератор возбуждает катушку индуктивности первичного преобразователя, которая в свою очередь создает высокочастотное магнитное поле, проникающее в материал объекта измерений, вследствие чего в нём наводятся вихревые токи. При прохождении метки или профиля зуба зубчатого колеса, установленного на контролируемом вращающемся валу вблизи первичного преобразователя, возникает изменение его магнитного поля, а следовательно и изменение комплексного сопротивления катушки индуктивности первичного преобразователя, которое измеряется и преобразуется вторичным преобразователем в импульсы выходного напряжения. Количество и частота следования импульсов зависит от количества меток (количества зубцов зубчатого колеса) и частоты вращения контролируемого вала.

Конструктивно преобразователи частоты вращения токовихревые В№330105-02-12-05-02-05 состоят из первичного преобразователя модификации ВК-330105-02-12-05-02-05 (далее -первичный преобразователь), вторичного преобразователя и соединительного кабеля.

Вторичный преобразователь имеет две модификации: BN-30180-91-05 и BN-330180-51-05, различающиеся между собой длиной подключаемого соединительного кабеля.

Преобразователи изготовлены в трёх исполнениях, которые приведены в таблице 1.

Таблица 1 - Исполнения преобразователей частоты вращения токовихревых В№330105-02-12-05-02-05

исполнения

Состав исполнения

Зав №

1

Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-91-05

KE222

КТ222

2

Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-51-05

KE351

KT351

3

Первичный преобразователь модификации В№330105-02-12-05-02-05 Вторичный преобразователь модификации BN-30180-51-05

KE352

KT352

Общий вид первичного преобразователя модификации В^330105-02-12-05-02-05 приведен на рисунке 1.

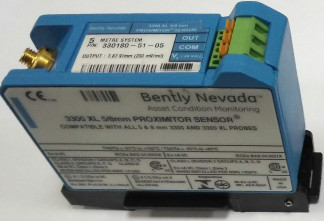

Общий вид вторичных преобразователей модификаций BN-30180-91-05 и BN-330180-51-05 приведен на рисунке 2.

Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 2.

Места

опломбирования

Рисунок 2 - Общий вид вторичных преобразователей модификаций BN-30180-91-05 и

BN-330180-51-05

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерения частоты вращения, об/мин

от 5 до 8000

Пределы допускаемой основной относительной погрешности измерения частоты вращения, %

±0,5

Напряжение питания вторичного преобразователя (пост.), В

от 18 до 30

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

20±5

Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения в диапазоне рабочих температур, %

±0,02

Условия эксплуатации:

-    диапазон рабочих температур для первичного преобразователя, °С

-    диапазон рабочих температур для вторичного преобразователя, °С

от -51 до +177 от -35 до +85

Габаритные размеры:

первичного преобразователя (диаметр х длина), мм, не более вторичного преобразователя (длина х ширина х высота), мм, не более

10x250

81,3x61,2x63,5

Масса первичного преобразователя с вторичным преобразователем, г, не более

700

Знак утверждения типа

наносится на корпус вторичного преобразователя методом наклейки и на титульный лист паспорта методом печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Первичный преобразователь модификации BN-330105-02-12-05-02-05

Зав. № KE222,KE351, KE352

3 шт.

Вторичный преобразователь модификации BN-30180-91-05

Зав. № KT222

1 шт.

Вторичный преобразователь модификации BN-30180-51-05

Зав. № KT351, KT352

2 шт.

Соединительный кабель

3 шт.

Паспорт

3 экз.

Методика поверки

МП 204/3-21-2016

1 экз.

Поверка

осуществляется по документу МП 204/3-21-2016 «Преобразователи частоты вращения токовихревые ВК-330105-02-12-05-02-05, фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» «22» декабря 2016 г.

Основные средства поверки:

-    Стенд СП31 (Госреестр СИ № 61681-15)

-    Частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Техническая документация фирмы «Bently Nevada, Inc.», США

Зарегистрировано поверок 29
Поверителей 2
Актуальность данных 07.12.2024
