| Номер в госреестре | 68112-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-12000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-12000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 12000 м .
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища, каркасной купольной крыши и понтона.
Цилиндрическая стенка резервуаров включает в себя девять цельносварных поясов полистовой сборки.
Днище резервуаров - коническое с уклоном 1:100 от центра к окрайке.
Крыша резервуаров - каркасная купольная, состоящая из радиальных и кольцевых элементов каркаса, вписанных в поверхность сферической оболочки и настила приваренного к его элементам.
Фундамент - свайное поле, железобетонный монолит.
Резервуары РВСП-12000 с заводскими №№ 1, 2, 3 расположены на площадке резерву-арного парка ОАО «ИПП», 353900, г. Новороссийск, ул. Магистральная, 4.

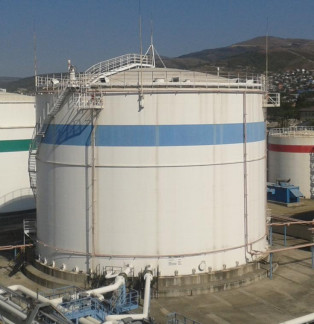

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-12000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-12000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | ||
| РВСП-12000 | |||
| Заводские номера резервуаров | |||
| 1 | 2 | 3 | |
| Номинальная вместимость, м3 | 12000 | ||
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| РВСП-12000 | |
| Заводские номера резервуаров | |
| 1 2 3 | |
| Габаритные размеры: - диаметр внутренний резервуара, мм - высота стенки резервуара, мм | 28500 19500 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с понтоном с заводскими №№ 1, 2, 3Краснодарский | РВСП-12000 | 3 шт. |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | РВСП-12000 | 3 экз. |
| Г радуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
