| Номер в госреестре | 68114-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 5000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, конического днища и крыши.
Цилиндрическая стенка резервуара включает в себя шесть цельносварных поясов полистовой сборки.
Листы изготовлены из стали марки Ст3сп5-св.
Днище резервуара - коническое с уклоном 1:100 от центра к окрайке.
Фундамент- свайное поле, железобетонный монолит.
Резервуары РВС-5000 № 55, 56 расположены на площадке резервуарного парка ОАО «ИПП», 353900, г. Новороссийск, ул. Магистральная, 4.

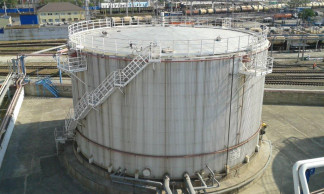

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | |
| РВС-5000 | ||
| Заводские номера резервуаров | ||
| 55 | 56 | |
| Номинальная вместимость, м3 | 5000 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Значение | ||
| Наименование характеристики | РВС-5000 | |
| Заводские номера резервуаров | ||
| 55 | 56 | |
| Габаритные размеры: | ||
| - диаметр внутренний резервуара, мм | 22800 | |
| - высота стенки резервуара, мм | 11940 | |
| Условия эксплуатации: | ||
| Температура окружающего воздуха, оС | -20 до +50 | |
| Атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-5000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | РВС-5000 | 2 экз. |
| Г радуировочная таблица | 2 экз. |
осуществляется по документу РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12);
- теодолит 3Т2КП (регистрационный номер 19762-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации
РМГ 105-2010 ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
