| Номер в госреестре | 68115-17 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | БУМЕРАНГ |
| Изготовитель | ООО "Арсенал 67", г.Смоленск |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «БУМЕРАНГ» (далее комплексы) предназначены для измерения скорости движения транспортных средств (далее по тексту ТС) на протяженном участке дороги в автоматическом режиме.
Комплексы состоят из вычислительного блока, а также двух и более датчиков.
Принцип действия комплексов основан на измерении интервала времени, за которое ТС проходит контролируемый участок дороги, и последующим расчетом скорости ТС по значению интервала времени и дистанции между датчиками.
Вычислительный блок состоит из серверной ЭВМ с установленным программным обеспечением «Бумеранг» (далее - ПО), сервера точного времени, шлюза безопасности, источника бесперебойного питания.
Вычислительный блок синхронизирует датчики с помощью сервера точного времени и формирует отчетные фотоматериалы для передачи в центры обеспечения безопасности дорожного движения.
Датчиками являются средства измерений скорости движения транспортных средств, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с возможностью синхронизации времени по NTP и наличием канала передачи данных через Ethernet.
Датчики обеспечивают фиксацию времени и изображения ТС при нахождении их в зоне контроля, распознавание государственных регистрационных знаков (ГРЗ) ТС, находящихся в зонах контроля, передачу фотоизображения ТС и данных о параметрах движения ТС для последующей обработки вычислительным блоком комплекса.
Датчики комплекса должны быть размещены стационарно, в соответствии с их Руководствами по эксплуатации.
Вычислительный блок располагается в помещении, и получает данные с датчиков по Ethernet.

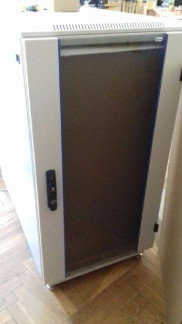

Внешний вид вычислительного блока комплексов с указанием мест пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлен на рисунке 1.
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение текущего времени, расчета интервалов времени, и расчет средней скорости.
В функции, выполняемые встроенным в комплексы ПО, входит:
а) синхронизация датчиков фотофиксации перед работой;
б) извлечение посылок точного времени из сервера точного времени, входящего в состав вычислительного блока, обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 1 с/сутки при отсутствии сигналов от опорного источника;
г) обработка полученных фотоизображений от датчиков и формирование фотоматериала и дополнительной информации о параметрах движения ТС, распознанные символы номера, координаты размещения комплекса, и др.
Идентификационные данные метрологически значимой части ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Бумеранг» |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | - |
Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.
Уровень защиты ПО комплекса и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений скорости движения ТС при измерении скорости на участке между двумя датчиками комплекса, км/ч | от 20 до 200 |
| Пределы допускаемой относительной погрешности измерений скорости ТС на участке между датчиками комплекса в диапазоне от 20 до 200 км/ч, % | ±3 |
| Минимальная дистанция при измерении скорости движения ТС на участке между двумя датчиками комплекса, м | 5000 |
| Диапазон измерений интервалов времени | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±2 |
| Пределы допускаемой абсолютной погрешности текущего времени комплекса относительно шкалы UTC (SU), с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, мин, не более | 5 |
| Рабочие условия эксплуатации вычислительного блока комплексов: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 60 до 106,7 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 187 до 268 |
| Потребляемая мощность вычислительного блока комплекса, В А, не более | 2000 |
| Г абаритные размеры вычислительного блока комплекса (длинахширинахвысота), мм, не более | 1020х600х1140 |
| Масса вычислительного блока комплекса, кг, не более | 115 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.
Комплект поставки комплекса приведен в таблице 4.
Таблица 4 - Комплект поставки комплексов
| Наименование | Количество, шт. | Примечание |
| 1 Комплекс аппаратно-программный «БУМЕРАНГ» в составе: | ||
| 1.1 Вычислительный блок в составе: | 1 | - |
| 1.1.1 Сервер точного времени | 1 | - |
| 1.1.2 Источник бесперебойного питания | 1 | по заказу |
| 1.1.3 Шлюз безопасности | 1 | по заказу |
| 1.2 Датчики | от 2 до 50 | по заказу |
| 2 Комплексы аппаратно-программные «БУМЕРАНГ» |
| Наименование | Количество, шт. | Примечание |
| Руководство по эксплуатации САПБ.402224.002РЭ | 1 | - |
| 3 Комплексы аппаратно-программные «БУМЕРАНГ» Паспорт САПБ .402224. 002ПС | 1 | |
| 4 Комплексы аппаратно-программные «БУМЕРАНГ» Методика поверки САПБ.402224.002 МП | 1 |
осуществляется по документу САПБ.402224.002 МП «Комплексы аппаратно-программные «БУМЕРАНГ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 03 июня 2017 г. Основные средства поверки:
- модуль коррекции времени МКВ-02Ц, регистрационный номер 44097-10 в Федеральном информационном фонде;
- источники первичного точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
- курвиметры дорожные универсальные для определения ровности покрытия автодорог УДК «РОВНОСТЬ», регистрационный номер 38179-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования»
«Комплекс аппаратно-программный «БУМЕРАНГ». Технические условия САПБ.402224.002ТУ
| Зарегистрировано поверок | 20 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
