Мультиметры с функцией калибратора петли Fluke 787B (далее мультиметры) предназначены для измерений напряжения, частоты и силы переменного тока, напряжения и силы постоянного тока, электрического сопротивления. В режиме калибратора тока мультиметр воспроизводит постоянный ток со значениями силы тока до 24 мА.
| Номер в госреестре | 68117-17 |
| Наименование СИ | Мультиметры с функцией калибратора петли |
| Обозначение типа СИ | Fluke 787B |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мультиметры с функцией калибратора петли Fluke 787B Назначение средства измерений
Мультиметры с функцией калибратора петли Fluke 787B (далее мультиметры) предназначены для измерений напряжения, частоты и силы переменного тока, напряжения и силы постоянного тока, электрического сопротивления. В режиме калибратора тока мультиметр воспроизводит постоянный ток со значениями силы тока до 24 мА.

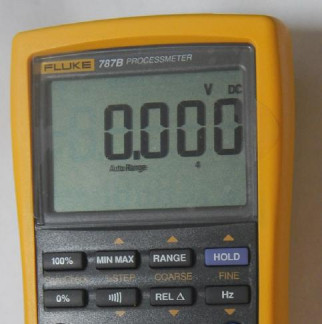

Мультиметры, внешний вид которых показан на рисунке 1, представляют собой многофункциональный цифровой портативный электроизмерительный прибор. На передней панели мультиметров расположен жидкокристаллический дисплей, переключатель режимов измерений и другие кнопки управления прибором, а также разъемы для подключения измерительных проводов.
Питание мультиметра осуществляется от четырех элементов АА. Конструкция корпуса позволяет пользователю осуществить пломбирование мультиметра. Мультиметры поддерживают систему «Fluke Connect», которая служит для беспроводной передачи результатов измерений
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО для мультиметров с функцией калибратора петли Fluke 787B Firmware |
|
Номер версии ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 соответствует уровню «высокий».
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 9.
Таблица 2 - Измерение напряжения постоянного тока
|
Предел измерений, В |
Пределы допускаемой основной погрешности, В [при температуре окружающего воздуха (23±5) °С] |
|
0,4000 |
±(0,001 U + 0,0002) |
|
4,000 |
±(0,001 U + 0,001) |
|
40,00 |
±(0,001 U + 0,01) |
|
400,0 |
±(0,001 U + 0,1) |
|
1000 |
±(0,001 U + 1) |
|
U - измеренное значение напряжения, В |
|
Таблица 3 - Измерение напряжения переменного тока
|
Предел измерений, В |
Пределы допускаемой основной погрешности, В (при температуре окружающего воздуха (23±5) °С) |
||
|
Частота |
|||
|
От 50 до 60 включ. |
От 45 до 49 и св. 60 до 200 включ. |
Св. 200 до 500 |
|
|
0,4000 |
±(0,007 U+0,0004) |
±(0,012 U+0,0004) |
±(0,07 U+0,0004) |
|
4,000 |
±(0,007 U+0,002) |
±(0,012 U+0,004) |
±(0,07 U+0,004) |
|
40,00 |
±(0,007 U+0,02) |
±(0,012 U+0,04) |
±(0,07 U+0,04) |
|
400,0 |
±(0,007 U+0,2) |
±(0,012 U+0,4) |
±(0,07 U+0,4) |
|
1000 |
±(0,007 U+2) |
±(0,012 U+4) |
±(0,07 U+4) |
|
U - измеренное значение напряжения, В |
|||
Таблица 4 - Измерение силы постоянного тока
|
Предел измерений, мА |
Пределы допускаемой основной погрешности, мА [при температуре окружающего воздуха (23±5) °С] |
|
30,000 |
±(0,0005 1+0,002) |
|
1000,000 |
±(0,002 I+2) |
|
I- измеренное значение силы тока, мА Ток силой 1 А максимум в течение 30 секунд, длительный ток не более 440 мА |
|
|
Предел измерений, А |
Пределы допускаемой основной погрешности, А [при температуре окружающего воздуха (23 ± 5) °С] |
|
1,0 |
±(0,01 1+0,002) |
|
I- измеренное значение силы тока, А Ток силой 1 А максимум в течение 30 секунд, длительный ток не более 440 мА |
|
Таблица 6 - Измерение электрического сопротивления
|
Предел измерений, кОм |
Пределы допускаемой основной погрешности, кОм [при температуре окружающего воздуха (23±5) °С] |
|
0,4000 |
±(0,002 R + 0,0002) |
|
4,000 |
±(0,002 R + 0,001) |
|
40,00 |
±(0,002 R + 0,01) |
|
400,0 |
±(0,002 R + 0,1) |
|
4000 |
±(0,0035 R + 3) |
|
40000 |
±(0,025 R + 30) |
|
R- измеренное значение электрического сопротивления, кОм |
|
|
Таблица 7 - Измерение частоты |
|
|
Предел измерений, Гц |
Пределы допускаемой основной погрешности, Г ц [при температуре окружающего воздуха (23±5) °С] |
|
199,99 |
±(0,00005 F+0,01) |
|
1999,9 |
±(0,00005 F+0,1) |
|
19999 |
±(0,00005 F+1,0) |
F- измеренное значение частоты, Гц
Таблица 8 - Воспроизведение силы постоянного тока
|
Диапазон измерений, мА |
Пределы допускаемой основной погрешности, мкА [при температуре окружающего воздуха (23±5) °С] |
|
От 4 до 24 |
±12 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
|
Диапазон рабочих температур, °С Температура хранения, °С |
от -20 до +55 от -40 до +60, без батарей |
|
|
При измерении электрических параметров в пределах рабочего диапазона для температур менее + 18 °С и более + 28 °С температурный коэффициент составляет: в режиме мультиметра 0,05х(указанная погрешность) / 1 °С; в режиме калибратора 0,1 х(указанная погрешность) / 1 °С. |
||
|
Относительная влажность, не более, % |
95 при температуре до +30 °С, 75 при температуре до +40 °С, 35 при температуре до +50 °С |
|
|
Г абаритные размеры (длинахширинахвысота), мм |
203х100х50 |
|
|
Масса, г, не более |
610 |
|
В комплект поставки входят мультиметр
- 1 шт.;
- 1 экз.;
- 1 экз.;
- 1 комплект.
руководство пользователя методика поверки измерительные провода
осуществляется по документу МП 209-01-2017 «Мультиметры с функцией калибратора петли Fluke 787B. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.04.2017 г.
Основные средства поверки:
- калибратор универсальный Fluke 5520A. Регистрационный № 29282-05.
- мультиметр цифровой Fluke 8845A. Регистрационный № 57943-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус мультиметра в соответствии с рисунком 1 и на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в документе
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
