| Номер в госреестре | 68120-17 |
| Наименование СИ | Ваттметры поглощаемой мощности СВЧ |
| Обозначение типа СИ | NRP-Z51 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры поглощаемой мощности СВЧ NRP-Z51 (далее - ваттметры) предназначены для измерений мощности СВЧ колебаний в коаксиальных трактах.
Принцип действия ваттметров основан на поглощении энергии входного СВЧ сигнала в тепловую энергию в согласованном резисторе и преобразовании изменения температуры резистора в электрическое напряжение (термоЭДС) посредством термоэлектрического элемента, усилении напряжения и его аналого-цифровом преобразовании. Цифровой код с выхода ваттметра по интерфейсу USB передается на компьютер или измерительные устройства с установленным специальным программным обеспечением. Ваттметры имеют внутренний микропроцессор, в энергонезависимой памяти которого хранятся калибровочные коэффициенты, позволяющие автоматически вводить поправки на значения температуры окружающей среды, уровня мощности и частоты СВЧ сигнала. Питание ваттметров осуществляется через разъем USB-кабеля. В качестве внешних измерительных устройств могут быть использованы приборы фирмы “Rohde & Schwarz” (анализаторы спектра, анализаторы цепей, генераторы сигналов, индикаторные блоки для измерения мощности).
Ваттметры выполнены в пластмассовом корпусе с СВЧ разъемом и USB-кабелем.

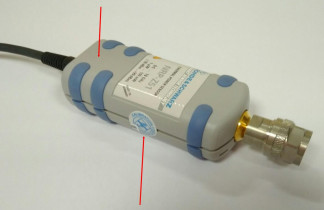

Общий вид ваттметров с указанием мест нанесения знака утверждения типа, знака поверки и схемой пломбировки от несанкционированного доступа показан на рисунке 1.
Программное обеспечение (драйвер), установленное на внешний компьютер (контроллер внешнего устройства), выполняет функции задания режимов измерения и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Power Viewer Plus |
| Номер версии (идентификационный номер) | 9.0 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц | от 0 до 18 |
| Диапазон измерения мощности, дБм * | от -35 до +20 |
| Максимальный допускаемый уровень мощности на входе, дБм | |
| непрерывный сигнал | +25 |
| импульсы с длительностью не более 1 мкс | +40 |
| КСВН входа, не более | |
| на частотах от 0 до 2,4 ГГц включ. | 1,10 |
| на частотах св. 2,4 до 12,4 ГГц включ. | 1,15 |
| на частотах св. 12,4 ГГц | 1,20 |
| Уровень собственных шумов после установки нуля, дБм, не более | -46 |
| Пределы допускаемой относительной погрешности измерения | |
| мощности, дБ | ±0,3 |
| * Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного высокочастотного соединителя | N(m) |
| Габаритные размеры, мм | |
| длина | 170 |
| ширина | 48 |
| толщина | 31 |
| Масса, г, не более | 300 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | от 20 до 30 |
| относительная влажность воздуха, %, не более | 80 |
Таблица 4 - Комплектность ваттметров
| Наименование и обозначение | Кол-во |
| Ваттметр поглощаемой мощности СВЧ NRP-Z51 | 1 шт. |
| Адаптер для подключения к компьютеру NRP-Z4 | 1 шт. |
| Компакт-диск с программным обеспечением Power Viewer Plus | 1 шт. |
| Руководство по эксплуатации 1138.0470.32-02 | 1 шт. |
| Методика поверки КЯР^51МП-2017 | 1 шт. |
осуществляется по документу ККР-251МП-2017 «ГСИ. Ваттметры поглощаемой мощности СВЧ NRP-Z51. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 15.06.2017 г. Основные средства поверки представлены в таблице 5.
Таблица 5 - Средства поверки
| Наименование | Требуемые метрологические характеристики | Рекомендуемый тип средства измерений, регистрационный номер |
| Анализатор цепей | диапазон частот от 0,01 до 18 ГГц; относительная погрешность измерения КСВН от 1,05 до 1,3 не более ±5 % | Анализатор цепей векторный Rohde & Schwarz ZNB20; рег. № 56388-14 |
| Ваттметр проходящей мощности СВЧ | относительная погрешность измерения мощности -20 и 0 дБм на частотах от 0,01 до 18 ГГц не более ±0,1 дБ | Калибратор мощности СВЧ Rohde & Schwarz NRPC18; рег. № 54535-13 |
| Г енератор сигналов СВЧ | диапазон частот от 0,01 до 18 ГГц; диапазон уровня мощности от -20 до +10 дБм | Генератор сигналов Rohde & Schwarz SMB100A с опцией B120; рег. № 50188-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится корпус ваттметра в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой мощности СВЧ NRP-Z51
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 0,03 до 37,5 ГГц
ГОСТ 8.569-2000. ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и калибровки
