Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A (далее
Карточка СИ
Номер в госреестре 68122-17
Наименование СИ Анализаторы спектра в реальном масштабе времени
Обозначение типа СИ RSA500A и RSA600A
Изготовитель Компания "Tektronix, Inc.", США
Год регистрации 2017
Срок свидетельства 20.07.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A (далее

- анализаторы) предназначены для измерения амплитудно-частотных параметров спектра периодических и однократных радиотехнических сигналов.

Описание

Принцип действия основан на анализе сигнала с использованием техники быстрого преобразования Фурье и отображении информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу опций. По заказу может быть установлена опция следящего генератора сигналов.

Управление анализаторами производится от внешнего компьютера по интерфейсу USB.

В моделях серии RSA500A возможно подключение поставляемой по заказу внешней антенны, что позволяет выполнять анализ параметров электромагнитного поля.

Серия RSA500A состоит из двух моделей RSA503A и RSA507A, серия RSA600A из двух моделей RSA603A и RSA607A. Модели в сериях различаются верхней границей частотного диапазона.

Питание анализаторов серии RSA500A осуществляется от внутреннего аккумулятора или через сетевой адаптер, анализаторы серии RSA600A имеют стационарное питание от сети.

Анализаторы серии RSA500A выполнены в ударопрочном корпусе.

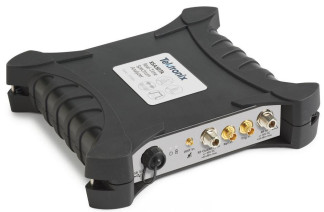

Внешний вид анализаторов моделей серии RSA500A показан на рисунке 1, моделей RSA600A - на рисунке 2.

место пломбирования (стикер)

место нанесения знака утверждения типа и знака поверки Рисунок 1 - Общий вид моделей анализаторов серии RSA500A_

Программное обеспечение

Программное обеспечение‘^1§па1Уи-РС” служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами. Программное обеспечение устанавливается на внешний компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

SignalVu-PC

Номер версии (идентификационный номер)

3.7 и выше

Технические характеристики

представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот

RSA503A, RSA603A

от 9 кГц до 3 ГГц

RSA507A, RSA607A

от 9 кГц до 7,5 ГГц

Полоса частот анализа в реальном времени, МГц

40

Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °С

±110-6

1

2

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур

±110-6

Г одовой относительный дрейф частоты опорного генератора, не более

±110-6

Частота сигнала внешней синхронизации

дискретные значения: от 1 до 20 МГц с шагом 1 МГц; 1,2288; 2,048; 2,4576; 4,8; 4,9152; 9,8304; 13; 19,6608 МГц

Уровень мощности сигнала внешней синхронизации

от -10 до +10 дБм 1)

Максимальный допускаемый уровень сигнала на входе, дБм

на частотах от 9 кГц до 10 МГц включ.

+13

на частотах св. 10 МГц

+33

Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц,

2 3)

дБн/Tц, не более ’ ’

на частотах от 500 кГц до 1 МГц включ.

-138

на частотах св. 1 до 25 МГц

-153

на частотах св. 25 МГц до 1 ГГц включ.

-161

на частотах св. 1 до 2 ГГц включ. на частотах св. 2 до 3 ГГц включ. на частотах св. 3 до 4,2 ГГц включ.

-159

-156

-153

на частотах св. 4,2 до 6 ГГц включ.

-159

на частотах св. 6 до 7,5 ГГц включ.

-155

Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более

при отстройке 10; 100 кГц

-94

при отстройке 1 МГц

-116

Пределы допускаемой относительной погрешности измерения мощности при температуре (23 ±5) °C, дБ 4)

без предварительного усилителя

на частотах от 9 кГц до 3 ГГц включ.

±0,8

на частотах св. 3 ГГц

±1,5

с предварительным усилителем на частотах от 9 кГц до 3 ГГц включ. на частотах св. 3 ГГц

±1,0

±1,75

Неравномерность амплитудно-частотной характеристики в полосе частот анализа в реальном времени, дБ, не более

±0,5

Уровень интермодуляционных искажений 3-го порядка, дБн/Гц, не более 5)

-74

1)    Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

2)    Здесь и далее дБн/Гц обозначает уровень мощности в дБ относительно уровня мощности сигнала на центральной (несущей) частоте, приведенный к полосе частот 1 Гц.

3)    С предварительным усилителем, ослабление входного аттенюатора 0 дБ

4)    Опорный уровень -15 дБм, уровень мощности от -20 до -15 дБм, ослабление входного аттенюатора 10 дБ, без предварительного усилителя.

5)    Опорный уровень -20 дБм, центральная частота 2130 МГц, два сигнала с уровнем -25 дБм и разностью частот 2 МГц

1

2

Следящий генератор (опция 04)

Диапазон частот

RSA503A, RSA603A

от 10 МГц до 3 ГГц

RSA507A, RSA607A

от 10 МГц до 7,5 ГГц

Разрешение по частоте, Гц

100

Максимальный уровень выходной мощности, дБм

-3

Динамический диапазон, дБ

40

Пределы допускаемой относительной погрешности установки уровня мощности при температуре (23 ±5) °C, дБ

±1,5

Таблица 3 - Основные технические характеристики

Параметры питания

RSA503A, RSA507A

Напряжение постоянного тока от внутреннего аккумулятора или сетевого адаптера, В

от 12 до 19,95

Время непрерывной работы, ч, не менее

4

Потребляемая мощность, Вт, не более

15 1}

RSA603A, RSA607A

Напряжение сети переменного тока, В

от 90 до 264

Частота сети переменного тока, Гц

от 47 до 63

Потребляемая мощность, Вт, не более

45

Г абаритные размеры, мм

серия RSA500A

серия

RSA5600A

высота

68

75

длина

272

359

ширина

299

222

Масса, кг, не более

3,0 2)

2,8

Рабочие условия применения

серия RSA500A

серия

RSA5600A

температура окружающего воздуха, °С

от -10 до +45 ^

от -10 до +55

относительная влажность воздуха, %, не более ^

95

95

Электромагнитная совместимость

по ГОСТ Р МЭК 61326-1-2014

Безопасность

по ГОСТ IEC 61010-1-2014

1)    60 Вт во время заряда аккумуляторной батареи.

2)    С аккумуляторной батареей, без аккумулятора 2,8 кг.

3)    С аккумуляторной батареей, без аккумулятора +55 °С

4)    При температуре до +30 ° С

Комплектность

представлена в таблице 4.

Наименование и обозначение

Кол-во

Анализатор спектра в реальном масштабе времени RSA503A / RSA507A / RSA603A / RSA607A

1 шт.

Опция 04 (следящий генератор)

1 шт. по заказу

Кабель USB 3.0 тип A-A с винтовым фиксатором p/n 174-6810

1 шт.

Флэш-накопитель USB с файлами документации и программного обеспечения SignalVu-PC p/n 063-4543

1 шт.

Батарея аккумуляторная Li-Ion WFM200BA (для моделей серии RSA500A)

1 шт.

Адаптер сетевой (для моделей серии RSA500A)

1 шт.

Сумка для транспортировки p/n 016-2055 (для моделей серии RSA500A)

1 шт.

Кабель сетевой тип A1 (для моделей серии RSA600A)

1 шт.

Руководство по эксплуатации 071-3458-00 (для серии RSA500A)

1 шт.

Руководство по эксплуатации 071-3466-00 (для серии RSA600A)

1 шт.

Справочное руководство по программе SignalVu-PC

1 шт.

Методика поверки RSA500A-600A/МП-2017

1 шт.

Поверка

осуществляется по документу RSA500A-600A/МП-2017 «ГСИ. Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.06.2017 г.

Основные средства поверки:

-    стандарт частоты рубидиевый Stanford Research Systems FS725, рег. № 31222-06;

-    генератор сигналов Agilent (Keysight) E8257D с опцией 520, рег. № 53941-13;

-    генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, рег. № 45344-10;

-    ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, рег. № 43643-10;

-    преобразователь измерительный Rohde & Schwarz NRP-Z21, рег. № 37008-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени серий RSA500A и RSA600A

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
