| Номер в госреестре | 68125-17 |
| Наименование СИ | Датчики температуры и влажности |
| Обозначение типа СИ | LK3 |
| Изготовитель | ООО "СервисСофт", г.Тула |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры и влажности LK3 (далее по тексту - датчики) предназначены для измерений температуры и влажности газообразных сред с дальнейшей передачей накопленных данных по радиоканалу.
Принцип действия датчиков основан на измерении и преобразовании сигналов измерения температуры и относительной влажности в цифровой сигнал, поступающих от измерительных чувствительных элементов с дальнейшей передачей его по беспроводному интерфейсу на головной модуль спутникового маяка LookOut Pro. Далее по каналу радиосвязи (433 МГц) данные измерений и навигационные координаты местонахождения передаются на удаленный сервер изготовителя, при подключении к которому пользователь на мониторе персонального компьютера может видеть в онлайн-режиме или за прошедший промежуток времени показания всех подключенных к модулю измерительных чувствительных элементов. Доступ к удаленному серверу (www.lookout.ss24h.com) с установленным специализированным программным обеспечением, обеспечивается индивидуальным паролем.
Датчики представляют собой беспроводное устройство малого радиуса действия (до 100 м), конструктивно состоящей из «материнской» двусторонней печатной платы, размещенной в пластиковом корпусе, которая оснащается печатной платой. В корпусе датчика предусмотрены монтажные колонки для установки плат и компонентов. Также имеется возможность установки магнитного крепления.
Измерительные чувствительные элементы могут выпускаться в двух модификациях: LMT01 (с датчиком температуры) и Si021-A20 (с датчиком температуры и влажности).
Режим работы датчиков - интервальный. В соответствии с заданным периодом (по умолчанию - 10 минут) получения данных с измерительного блока производится замер необходимого параметра (температура и влажность) и сохранении полученного результата во внешнюю энергозависимую память.
На рисунке 1 представлен общий вид датчиков температуры и влажности LK3.
а - измерительный чувствительный элемент

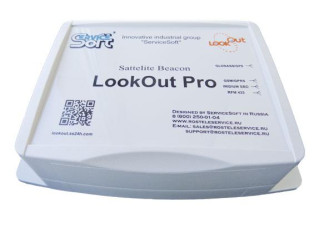

Рисунок 1 - Общий вид датчиков температуры и влажности LK3: а - измерительный чувствительный элемент; б - спутниковый маяк LookOut
Программное обеспечение датчиков температуры и влажности LK3 предназначено для обеспечения работы всех компонентов системы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО находится в микропроцессоре в энергонезависимой флэш-памяти, и недоступно для внешней модификации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО датчиков температуры и влажности LK3 представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Lookout tmp |
| Номер версии (идентификационный номер) (*) ПО , не ниже | v.1.1.0 |
| Цифровой идентификатор программного обеспечения, не ниже | 0xFB 15 |
Примечание:
() - и более поздние версии.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °С | ±0,5 |
| Диапазон измерений относительной влажности, % | от 10 до 80 |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающей среды от +10 до +30 °С), % | ± 3,0 (в диапазоне св. 40 до 60 %) ± 3,5 (в диапазоне св. 20 до 40 % и св. 60 до 70 %) ± 5,0 (в диапазоне от 10 до 20 % и св. 70 до 80 %) |
| Частота канала связи, МГц | 433 |
| Максимальное рабочее расстояние от изделия до маяка в прямой видимости, м | 100 |
| Габаритные размеры, мм: - измерительные ЧЭ - спутниковый маяк LookOut Pro | 110x35x35 192x129x52 |
| Масса, не более, г: - измерительные ЧЭ - спутниковый маяк LookOut Pro | 200 800 |
| Номинальное напряжение питания, В | 3 |
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха (при окружающей температуре +25 °С), не более, %
от -40 до +85 (измерительные ЧЭ) от -40 до +60 (спутниковый маяк LookOut Pro)
90 (без конденсации) (измерительные ЧЭ)
95 (без конденсации) (спутниковый маяк LookOut Pro)
наносится на титульный лист Руководства по эксплуатации на датчики типографским способом, а также на корпус модуля связи с помощью наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Датчик температуры и влажности LK3 (исполнение в соответствии с заказом) | 1 шт. |
| Спутниковый маяк LookOut | 1 шт. |
| USB-конфигуратор (для прямого подключения датчиков к компьютеру) | 1 шт. (по дополнительному заказу) |
| Паспорт | 1 экз. |
| Батарея СR123A | 1 шт. |
| Методика поверки МП 207.1-006-2017 | 1 экз. |
осуществляется по документу МП 207.1-006-2017 «Датчики температуры и влажности LK3. Методика поверки», утвержденному ФГУП «ВНИИМС», 22 февраля 2017 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3 разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11);
- измеритель комбинированный Testo 645 с зондом 0636 9741, 2, 3 разрядов по ГОСТ 8.547-2009 (Регистрационный № 17740-12);
- генератор влажного воздуха HygroGen модификации HygroGen-2 1, 2 разрядов по ГОСТ 8.547-2009 (Регистрационный № 32405-11);
- камера климатическая КХТВ-100-О, диапазон воспроизводимых температур: от минус 70 до плюс 80 °С, диапазон воспроизведения относительной влажности: от 10 до 98 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
ТУ 4215-028-73573426-2016
