| Номер в госреестре | 68133-17 |
| Наименование СИ | Анализаторы жесткости воды |
| Обозначение типа СИ | СОЖ-121 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жесткости воды «СОЖ-121» (далее - анализаторы) предназначены для автоматических измерений содержания общей жесткости (ОЖ) в питьевой и технологических водах.
Принцип действия анализатора основан на измерении общей жесткости воды титримет-рическим методом с фотоколориметрическим детектированием конечной точки титрования.
Проба воды подается в проточную измерительную ячейку, в которую насосом вводят титрующий реагент (титрант) до момента изменения окраски реакционной среды (точки эквивалентности химической реакции), в результате увеличивается оптическая плотность пробы и уменьшается жесткость. Уменьшение жесткости происходит пропорционально введенному количеству титранта. После введения определенного количества титранта жесткость воды уменьшается до нулевого значения. Конечная точка титрования определяется по резкому увеличению оптической плотности, которая детектируется фотоколориметрическим модулем. Одновременно определяется количество титранта, израсходованное за время титрования и вычисляется жесткость.
Конструктивно анализаторы состоят из измерительной камеры, дозирующего насоса и емкости с реагентом, размещенных в настенном приборном шкафе, исполнения IP54 с откидной дверцей. На дверце установлены алфавитно-цифровой индикатор и кнопочная панель. На верхней панели приборного шкафа размещены переливное устройство отбора пробы и емкость для контрольных растворов. На нижней панели шкафа установлены разъемы для подключения анализатора к сети и для подключения информационного кабеля. На внутренней стороне дверцы размещены плата микроконтроллера с блоком твердотельных реле, блок источников питания, плавкий предохранитель и тумблер.
Анализаторы предназначены для работы как в автономном режиме непрерывно циклических измерений, так и в автоматических системах управления (АСУ) в качестве датчика превышения заданного уровня общей жесткости (ОЖ) воды. Полученные результаты измерений выводятся на экран анализаторов в мкг-экв/дм3 и одновременно передаются на внешнюю ЭВМ в виде аналогового сигнала 4-20 мА.

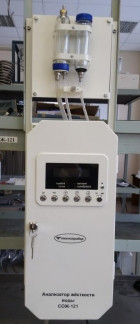

Общий вид анализатора жесткости воды «СОЖ-121» представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид анализатора жесткости Рисунок 2 - Общий вид анализатора жесткости воды «СОЖ-121» воды «СОЖ-121» в открытом виде с
обозначением места установки пломбы
Программное обеспечение (ПО) анализатора является встроенным и выполняет функции управления анализатором, просмотра, передачи и сохранения результатов измерений, изменения настроечных параметров прибора. Структура встроенного программного обеспечения представляет древовидную форму. Данное программное обеспечение разработано изготовителем специально для решения задач измерений.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при проведении испытаний.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sozh121 v25.a90 |
| Номер версии (идентификационный номер ПО) | СОЖ 121 версия 25 Feb 20 2017 |
| Цифровой идентификатор ПО | 0x5661 |
Таблица 2 - Диапазоны показаний, измерений, пределы допускаемой относительной погрешности
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации кальция и магния (общая жесткость), мкг-экв/дм3 (мкмоль/дм3) | от 5 до 50 |
| Пределы допускаемой приведенной погрешности, %, в диапазоне от 5 до 50 мкг-экв/дм3 | ±10 |
| Диапазон измерений массовой концентрации кальция и магния (общая жесткость), мкг-экв/дм3 (мкмоль/дм3) | от 10 до 100 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 10 до 50 мкг-экв/дм3 включ. | ±10 |
| св. 50 до 100 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая 3 3 жесткость), мкг-экв/дм (мкмоль/дм ) | от 20 до 200 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 20 до 100 мкг-экв/дм3 включ. | ±10 |
| св. 100 до 200 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая 3 3 жесткость), мкг-экв/дм (мкмоль/дм ) | от 50 до 500 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 50 до 250 мкг-экв/дм включ. | ±10 |
| св. 250 до 500 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая жесткость), мкг-экв/дм3 (мкмоль/дм3) | от 100 до 1000 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 100 до 500 мкг-экв/дм включ. | ±10 |
| св. 500 до 1000 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая жесткость), мкг-экв/дм3 (мкмоль/дм3) | от 200 до 2000 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 200 до 1000 мкг-экв/дм3 включ. | ±10 |
| св. 1000 до 2000 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая жесткость), мкг-экв/дм3 (мкмоль/дм3) | от 500 до 5000 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 500 до 2500 мкг-экв/дм3 включ. | ±10 |
| св. 2500 до 5000 мкг-экв/дм3 | ±5 |
| Диапазон измерений массовой концентрации кальция и магния (общая 3 3 жесткость), мкг-экв/дм (мкмоль/дм ) | от 1000 до 10000 |
| Пределы допускаемой относительной погрешности, %, в диапазонах: от 1000 до 5000 мкг-экв/дм включ. | ±10 |
| св. 5000 до 10000 мкг-экв/дм3 | ±5 |
| Примечание - 1000 мкг-экв/дм3 = 1 мг-экв/дм3 = 1 ° Жесткости Диапазон измерений анализаторов определяется в соответствии с заказом из указанных в таблице 2 диапазонов измерений | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 -23 |
| или 36 (под заказ) | |
| - частота переменного тога, Гц | (50±1) |
| Потребляемая мощность, Вт, не более | 50 |
| Г абаритные размеры, мм, не более | |
| - высота | 920 |
| - глубина | 220 |
| - ширина | 285 |
| Масса, кг, не более | 12 |
| У словия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +50 |
| - относительная влажность воздуха, % | до 80 |
| - атмосферное давление, кПа | от 80,0 до 106,7 |
| Средний срок службы, лет | 10 |
наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор жесткости воды «СОЖ-121» | СОЖ 121-20.00.000 | 1 шт. |
| Титрант | Титрант № 50.. .№ 10000 (по выбору заказчика) | 1 3 1 дм |
| Комплект запасных частей и принадлежностей: | 1 компл. | |
| Паспорт | ДСКШ.414216.121ПС | 1 экз. |
| Руководство по эксплуатации | ДСКШ.414216.121РЭ | 1 экз. |
| Методика поверки | МП 205-05-2017 | 1 экз. |
осуществляется по документу МП 205-05-2017 «Анализаторы жесткости воды «СОЖ-121». Методика поверки», утвержденному ФГУП «ВНИИМС» 27.03.2017 г.
Основные средства поверки: ГСО 7680-99 общей жесткости воды, аттестованное значение 100 ° Ж, относительная погрешность аттестованного значения ±1,0 % при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт анализатора жесткости воды (первичная) или на свидетельство о поверке (периодическая).
ДСКШ.414216.121ТУ Анализатор жесткости воды «СОЖ-121». Технические условия
| Зарегистрировано поверок | 127 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
