Государственный реестр средств измерений

Тепловизоры инфракрасные Fluke мод. Ti450, Ti480, 68134-17

68134-17
Тепловизоры инфракрасные Fluke моделей Ti450, Ti480 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Карточка СИ
Номер в госреестре 68134-17
Наименование СИ Тепловизоры инфракрасные
Обозначение типа СИ Fluke мод. Ti450, Ti480
Изготовитель "Fluke Corporation", США
Год регистрации 2017
Срок свидетельства 26.07.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тепловизоры инфракрасные Fluke моделей Ti450, Ti480 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные Fluke моделей Ti450, Ti480 отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений.

В тепловизорах используются:

-    система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо расширенная система ручной фокусировки;

-    функция мультифокальной записи MultiSharp Focus;

-    система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов;

-    технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре;

-    функция для увеличения геометрического разрешения термографической системы на основе аппаратного обеспечения в режиме сверхразрешения («SuperResolution»).

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

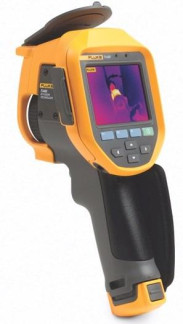

Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей Ti450, Ti480 Пломбирование тепловизоров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CINB

FPGA

CINB

NIOS

CMB FPGA

SOC

Номер версии (идентификационный номер) ПО, не ниже

4.1.12

7.1.22

1.7.7

4.0.4

Цифровой идентификатор программного обеспечения

по номеру версии

Идентификационные данные автономной части ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«SmartView»

«Fluke Connect SmartView»

Номер версии (идентификационный номер) ПО, не ниже

3.14

1.0

Цифровой идентификатор программного обеспечения

по номеру версии

по номеру версии

Таблица 3

Наименование характеристики

Значение характеристики (в зависимости от модели тепловизора)

Ti450

Ti480

Диапазон измерений температуры, °С

от -20 до +1200

от -20 до +800

Пределы допускаемой относительной (или

абсолютной) погрешности измерений

±2,0 % или ±2,0 °С,

температуры (при температуре окружающей среды от +15 до +25 °С)

принимается большее значение

Порог температурной чувствительности (при температуре объекта +30 °С), °С

< 0,03

< 0,05

Спектральный диапазон, мкм

от 7,5 до 14

Углы поля зрения, градус

по горизонтали х градус по вертикали: - стандартный ИК-объектив

24°х17°

34°х24°

- телескопический интеллектуальный объектив

2-кратного увеличения*- )

12°х9°

12°х8,5°

- телескопический интеллектуальный объектив

4-кратного увеличения (только для модели Ti450)(*)

6,0°х4,5°

-

- широкоугольный интеллектуальный объектив

46°х34°

48°х34°

- интеллектуальный объектив для макросъемки (только для модели Ti450)()

36,1°х27,1°

-

Минимальное фокусное расстояние (в

зависимости от объектива), м:

- стандартный ИК-объектив

0,15

0,15

- телескопический интеллектуальный объектив

2-кратного увеличения( )

0,45

0,45

- телескопический интеллектуальный объектив

4-кратного увеличения (только для модели Ti450)(*)

1,5

-

- широкоугольный интеллектуальный объектив()

0,15

0,15

- интеллектуальный объектив для макросъемки (только для модели Ti450)()

0,01

Пространственное разрешение, мрад: - стандартный ИК-объектив

1,31

0,93

- телескопический интеллектуальный объектив

2-кратного увеличения

0,65

0,33

- телескопический интеллектуальный объектив

4-кратного увеличения (только для модели Ti450)(*)

0,33

-

- широкоугольный интеллектуальный объектив()

2,62

1,31

- интеллектуальный объектив для макросъемки

(*)

(только для модели Ti450/ ’

1,97

Наименование характеристики

Значение характеристики (в зависимости от модели тепловизора)

Ti450

Ti480

Количество пикселей матрицы детектора, пикселихпиксели

320x240 (640x480 в режиме «сверхразрешения»)

640x480 (1280x960 в режиме «сверхразрешения»)

Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более

1,04

Запись изображений или частота обновлений, Гц

9 или 60

Г абаритные размеры, мм (высота х ширина х длина)

277x122x167

Напряжение питания, В

7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока)

Срок службы батареи при непрерывном использовании, ч

от 3 до 4 непрерывной работы

от 2 до 3 непрерывной работы

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от -10 до +50 от 10 до 95 (без конденсации)

Примечание: ( ) - по дополнительному заказу

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Тепловизор (модель в соответствии с заказом)

1 шт.

Блок питания переменного тока с сетевыми переходниками

1 шт.

Зарядное устройство с двумя отсеками для батареи

1 шт.

USB-кабель

1 шт.

Кабель HDMI

1 шт.

Сменная карта памяти типа microSD (4 Gb)

1 шт.

Руководство по эксплуатации (на русском языке)

1 экз.

Руководство по эксплуатации (на английском языке)

1 экз.

Методика поверки МП 207.1-012-2017

1 экз.

Аккумуляторные литий-ионные батареи (с индикацией оставшегося заряда)

2 шт.

Прочный переносной кейс для транспортировки

1 шт.

Регулируемый ремень для тепловизора (лево- или правосторонний)

1 шт.

Диск с руководствами по эксплуатации

1 шт.

Диск с программным обеспечением «SmartView»

1 шт.

Г арантийный регистрационный талон

1 шт.

По дополнительному заказу могут поставляться: телескопический интеллектуальный объектив 2-кратного увеличения FLK-LENS/TELE2, широкоугольный интеллектуальный объектив FLK-LENS/WIDE2, телескопический интеллектуальный объектив 4-кратного увеличения FLK-LENS/4XTELE2, интеллектуальный объектив для макросъемки FLK-LEN S/ 25MAC2.

Поверка

осуществляется по документу МП 207.1-012-2017 «Тепловизоры инфракрасные Fluke моделей Ti450, Ti480. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.03.2017г.

Основные средства поверки:

Рабочий эталон 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т. ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 1200 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы-изготовителя

68134-17
Номер в ГРСИ РФ:
68134-17
Производитель / заявитель:
"Fluke Corporation", США
Год регистрации:
2017
Cрок действия реестра:
26.07.2022
