| Номер в госреестре | 68140-17 |
| Наименование СИ | Делители напряжения |
| Обозначение типа СИ | ДН-XЕО, ДН-XЕ, ДН-XXЕО, ДН-XXЕО/YY, ДН-XXЕ, ДН-XXXЕО, ДН-XXXЕО/YYY, ДН-XXXЕ, ДН- XXXпт |
| Изготовитель | ООО "ТЕСТСЕТ", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 3 года, для ДН ХХХпт - 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения моделей ДН-ХЕО, ДН-ХЕ, ДН-ХХЕО, ДН-ХХЕО/YY, ДН-ХХЕ, ДН-ХХХЕО, ДН-ХХХЕО/YYY, ДН-ХХХЕ, ДН-ХХХпт предназначены для измерений высокого испытательного напряжения частотой 50 Гц в диапазоне от 3 до 230 кВ в соответствии с ГОСТ 17512-82 в сочетании с амплитудным вольтметром (или вольтметром для измерения действующего значения напряжения), а также для измерения постоянного напряжения. Делитель напряжения ДН-ХХХпт предназначен для применения в качестве рабочего эталона 2 разряда по ГОСТ Р 8.746-2011 при поверке и калибровке измерительных трансформаторов напряжения классов 35, 110 и 220 кВ.
Принцип действия делителя напряжения основан на масштабном преобразовании высокого напряжения в низкое напряжение с последующим измерением его с помощью вольтметра или осциллографа.
Делители напряжения моделей ДН-ХЕО, ДН-ХЕ, ДН-ХХЕО, ДН-ХХЕО/YY, ДН-ХХЕ, ДН-ХХХЕО, ДН-ХХХЕО/YYY, ДН-ХХХЕ, ДН-ХХХпт имеют в составе коаксиальный кабель заданной длины и металлическую подставку для размещения на полу.
Делители с обозначением ДН-ХЕ, ДН-ХХЕ, ДН-ХХХЕ и ДН-ХХХпт являются емкостными, в них преобразование входного высокого напряжения осуществляется с помощью конденсаторов. В высоковольтном плече делителя конденсаторы соединены последовательно, а в низковольтном плече - параллельно. Конденсаторы обладают малой индуктивностью, высокой добротностью, стойкостью к импульсным перенапряжениям и токам короткого замыкания. Конденсаторы обоих плеч делителя содержат одинаковый диэлектрик, что способствует уменьшению температурного влияния на коэффициент деления. Делители ДН-ХЕ, ДН-ХХЕ и ДН-ХХХЕ различаются значением приложенного напряжения (однозначное, двухзначное или трехзначное число в киловольтах). Делители ДН-ХХХпт имеют три разных коэффициента деления и обладают более высокой точностью по сравнению с другими родственными моделями.
Делители с обозначением ДН-ХЕО, ДН-ХХЕО, ДН-ХХЕО/YY, ДН-ХХХЕО, ДН-ХХХЕО/YYY являются емкостно-резистивными (емкостно-омическими). Они работают как на переменном, так и на постоянном токе. Преобразование высокого напряжения в них осуществляется: на переменном токе - при помощи конденсаторов; на постоянном токе - при помощи резисторов, включенных параллельно конденсаторам. Делители ДН-ХХЕО/YY и ДН-ХХХЕО/YYY отличаются от родственных моделей возможностью использования при двух разных постоянных напряжениях.
Конструктивно высоковольтное плечо делителя расположено внутри изоляционного цилиндра, в котором обеспечена герметичность с помощью приклеенных с двух сторон крышек. На крышках расположены выводы для подключения высоковольтного конденсатора и герметичный клапан для заполнения элегазом. Низковольтное плечо помещено в металлическую коробку, закрепленную на металлическом основании делителя.
Делитель напряжения предназначен для работы с измерительным прибором (вольтметром, осциллографом), входное сопротивление которого должно быть равным 1 МОм. В емкостно-резистивном делителе напряжения выполняется равенство постоянных времени высоковольтного и низковольтного плеч.
Для устранения короны на высоковольтном выводе делителя напряжения расположен экран в виде сферического колпачка, электрически соединенный с выводом и снабженный зажимом для подсоединения делителя к испытательной цепи.
Общий вид делителей напряжения представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
* Т I
123456 7 Е 9 10

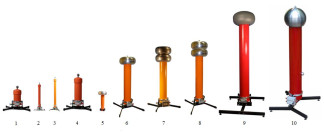

Рисунок 1 - Общий вид делителей напряжения 1 - ДН-3Е(0) и ДН-6Е; 2 - ДН-10Е(0); 3 - ДН-15Е(0); 4 - ДН-25Е(0) и ДН-50Е(0); 5 - ДН-50Е0/70; 6 - ДН-100Е(0), ДН-100Е0/140 и ДН-110Е0; 7 - ДН-100Е0/200; 8 - ДН-150Е(О);
9 - ДН-200Е(0); 10 - ДН-220пт.
отсутствует.
1 Буквы и цифры в обозначении делителей напряжения означают:
- ДН - делитель напряжения;
- X, XX, XXX, YY, YYY - номинальные значения приложенного напряжения;
- Е - емкостный;
- ЕО - емкостно-омический (емкостно-резистивный);
- пт - прецизионно точный;
Номинальные значения приложенного напряжения, обозначенные в названии делителей как X, XX, XXX, YY, YYY, выбирают из ряда:
- X; XX; YY: 3, 6, 10, 15, 25, 50, 70;
- XXX; YYY: 100, 110, 140, 150, 200, 220.
Допускается применение других значений приложенного напряжения из диапазона 3-220 кВ.
2 Основные метрологические и технические характеристики делителей напряжения представлены в таблицах 1-4.
Место нанесения ЗЕаьа поЕеркн
Таблица 1 - Метрологические характеристики моделей от ДН-3ЕО до ДН -100ЕО
| Наименование характеристики | Значение | ||||||||||
| ДН-3ЕО | ДН-3Е | ДН-6Е | О Е 0 1 | О Е i | ДН-25ЕО | ДН-25Е | О Е 0 S | ДН-50Е | о г-' О W о 5 § | о Е 0 0 1 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Номинальное значение коэффициента деления | 33 | 33 | 60 | 100 | 150 | 300 | 300 | 500 | 500 | 1000 | 1000 |
| Пределы допускаемого отклонения коэффициента деления от номинального значения в диапазоне (0,1-1,0) ^ном, % | ±1 | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Номинальные значения или диапазон емкости высоковольтного плеча, пФ | 3300 | 3300 | 1800 | 2350 | 1570 | 400 1820 | 400 1820 | 100 0 | 100 0 | 100 1000 | 500 |
| Номинальные значения или диапазон сопротивления высоковольтног о плеча, МОм | 32 | - | - | 96 | 144 | 264 | - | 475 | - | 480 1000 | 950 |
| Пределы допускаемого отклонения емкости высоковольтного плеча от номинального значения, % | ±10 | ||||||||||
| Пределы допускаемого отклонения сопротивления высоковольтного плеча от номинального значения, % | ±10 | - | - | ±10 | ±10 | ±10 | - | ±10 | - | ±10 | ±10 |
| Нелинейность коэффициента деления в диапазоне переменного напряжения, %, не более(по модулю) | ±0,1 | ||||||||||
| Кратковре менная нестабильность коэффициента деления, %, не более(по модулю) | ±0,5 | ||||||||||
| Долговременная нестабильность коэффициента деления, %, не более(по модулю) | ±1 | ||||||||||
| Наименование характеристики | г | Значение | ||||||||||||
| О Е 3 й | W 3 й | Е 6 S | О Е 0 1 | О Е 1 | О Е 5 (N й | Е 5 (N i | О Е 0 й | Е 0 5 й | о г-' о W о 5 Й | О Е 0 0 1 | ||||
| Номинальное переменное напряжение частотой 50 Гц, ином, действующее значение | 3 | 3 | 6 | 10 | 15 | 25 | 25 | 50 | 50 | 50 | 100 | |||
| Номинальное постоянное напряжение,кВ | 3 | - | - | 15 | 20 | 35 | 70 | 70 | 100 | |||||
| Испытательное напряжение частотой 50 Гц в течение 1 мин, кВ | 3,6 | 3,6 | 35 | 13 | 20 | 33 | 33 | 65 | 65 | 65 | 125 | |||
| Избыточное давление элегаза, МПа | ||||||||||||||
| - номинальное | 0 | 0 | 0 | 0 | 0 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | |||
| - минимальное, допустимое при ином | 0 | 0 | 0 | 0 | 0 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |||
| Время установления рабочего режима при резком изменении температуры до 30 °С, мин, не более | 5 | |||||||||||||
| Показатели надежности: наработка на отказ, ч средний срок службы, лет | 8000 10 | |||||||||||||
| Рабочие условия применения: -диапазон температур, °С; - относительная влажность, %, не более; - атмосферное давление, кПа | От +5 до + 40 80 101 ± 4 | |||||||||||||
| Габаритные размеры (D х Н), мм, не более | 75х 150 | 75х 150 | 130х 380 | 45х 420 | 45х 520 | 130х 550 | 130х 550 | 130х 550 | 130 х 550 | 130х 300 | 240 х 900 | |||
| Масса, кг, не более | 1 | 1 | 5 | 1 | 2 | 6 | 6 | 6 | 6 | 2 | 10 | |||
| Наименование характеристики | Значение | |||||||||
| ДН-100Е | ДН-100ЕО/140 | о 0 2/ /О W 0 0 1 | О Е 0 i | ДН-110Е | О Е 0 i | ДН-150Е | О Е 0 о (N S | ДН-200Е | ДН-220пт | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Номинальное значение коэффициента деления | 1000 | 1500 | 2000 | 1100 | 1100 | 1500 | 1500 | 2000 | 2000 | 350; 1100; 2200 |
| Пределы допускаемого отклонения коэффициента деления от номинального значения в диапазоне (0,1-1,0) Uном, % | ±1 | ±0,1 | ||||||||
| Угол сдвига фаз между входным и выходным напряжениями (только для модели ДН-ХХХпт, или ДН-220пт), мин: - при использовании в качестве рабочего эталона 2 разряда; - при использовании в качестве средства измерений | Не нормируется | ±3 ±5 | ||||||||
| Номинальные значения или диапазон емкости высоковольтного плеча, пФ | 500 | 500 | 500 2000 | 460 | 460 | 360 | 36 0 | 250 | 300 | 365 |
| Номинальные значения или диапазон сопротивления высоковольтного плеча, МОм | 1430 | 1535 1650 | 1050 | 1430 | 1740 | |||||
| Пределы допускаемого отклонения емкости высоковольтного плеча от номинального значения, % | ±10 | |||||||||
| 1 | 23456789 10 | 11 |
| Пределы допускаемого отклонения сопротивления высоковольтного плеча от номинального значения, % | ±10 | |
| Нелинейность коэффициента деления в диапазоне переменного напряжения, %, не более (по модулю) | ±0,1 | ±0,03 |
| Кратковременная нестабильность коэффициента деления, %, не более (по модулю) | ±0,5 | ±0,05 |
| Долговременная нестабильность коэффициента деления, %, не более (по модулю) | ±1 | ±0,1 |
Таблица 4 - Основные технические характеристики моделей от ДН-100Е до ДН -220пт
| Наименование характеристики | Значение | |||||||||
| ДН-100Е | ДН-100ЕО/140 | о 0 2/ /О W 0 0 1 | О Е 0 I | ДН-110Е | ДН-150ЕО | ДН-150Е | ДН-200ЕО | ДН-200Е | ДН-220пт | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Номинальное переменное напряжение частотой 50 Гц, ином, действующее значение | 100 | 100 | 100 | 110 | 110 | 150 | 150 | 200 | 200 | 45; 80; 160 |
| Номинальное постоянное напряжение,кВ | 140 | 200 | 110 | 150 | 200 | |||||
| Испытательное напряжение частотой 50 Гц в течение 1 мин, кВ | 125 | 125 | 125 | 135 | 135 | 180 | 180 | 235 | 235 | 200 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Избыточное давление элегаза, МПа | ||||||||||
| - номинальное | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
| - минимальное, допустимое при ином | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 |
| Время установления рабочего режима при резком изменении температуры до 30 °С, мин, не более | 5 | |||||||||
| Показатели надежности: наработка на отказ, ч средний срок службы, лет | 8000 10 | 5000 8 | ||||||||
| Рабочие условия применения: -диапазон температур, °С; - относительная влажность, %, не более; - атмосферное давление, кПа | От +5 до + 40 80 101 ± 4 | |||||||||
| Габаритные размеры (D х Н), мм, не более | 240х 900 | 240х 900 | 240х 1000 | 240х 900 | 240х 900 | 240х 1050 | 240х 1050 | 360х 1450 | 360х 1450 | 360х 1600 |
| Масса, кг, не более | 10 | 10 | 12 | 10 | 10 | 15 | 15 | 25 | 25 | 25 |
наносится на титульных листах эксплуатационной документации типографским способом и на табличке, размещенной на корпусе высоковольтного плеча делителя, фотоспособом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения | ДН-ХЕО, ДН-ХЕ, ДН-ХХЕО, ДН-ХХЕО/YY, ДН-ХХЕ, ДН-ХХХЕО, ДН-ХХХЕО/YYY, ДН-ХХХЕ, ДН-ХХХпт | 1 шт. |
| Руководство по эксплуатации | ТС.422939.014 РЭ ТС.422939.008 РЭ | 1 шт. |
1 шт.
осуществляется по документу МП 2202-0068-2017 «Делители напряжения моделей ДН-XЕО, ДН-X^ ДН^КЕО, ДН-XXЕО/YY, ДН-XXB, ДН-XXXЕО, ДН-XXXЕО/YYY, ДН-XXXB, ДН-XXXпт. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И.Менделеева» 12 мая 2017 г.
Основные средства поверки:
- Вторичный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 330/ V3 кВ, ГОСТ Р 8.746-2011, (диапазон измерений коэффициента деления от 10 до 10000, ПГ ±0,01 %);
- мост переменного тока высоковольтный автоматический СА7100-2, диапазон измерений от 1 пФ до 100 нФ, погрешность (ПГ) ±0,05 %, расширенная неопределенность после калибровки ±0,01 % в диапазоне от 2 пФ до 10 нФ, регистрационный номер 21884-13;
- конденсатор измерительный высоковольтный МСБ 135/200Р, емкость 125 пФ, ПГ ±0,01 %;
- конденсатор измерительный высоковольтный КГИ-100-1-50, емкость 50 пФ, ПГ ±0,01 %;
- меры емкости: Р597/10 4 нФ, КСБ 5 нФ, ПГ ±0,01 %, регистрационный номер 2684-70;
- мультиметр Agilent 34401A, диапазон измерений постоянного напряжения 100 мВ -1000 В, ПГ отношения напряжений ±(0,003+0,003ипр/их) %, регистрационный номер 54848-13;
- калибратор многофункциональный Calibro-141, диапазон воспроизведения постоянного напряжения 1,3 мВ - 750 В, ПГ ±0,01 %, регистрационный номер 39949-15;
- установка испытательная высоковольтная УИВ-150, постоянное и переменное напряжение, диапазон 10-165 кВ, ПГ ±3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую поверхность корпуса делителя напряжения (место нанесения указано на рисунке 2) или на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 17512-82. Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ Технические условия ТУ 4229-002-23067969-2017
