| Номер в госреестре | 68142-17 |
| Наименование СИ | Анализаторы универсальные телекоммуникационных сетей |
| Обозначение типа СИ | Беркут-ММТ с модулями В5-Е0, В5-Е1, В5-VF и В5-GBE |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр Метротек" (ООО "НТЦ Метротек"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы универсальные телекоммуникационных сетей Беркут-ММТ с модулями В5-Е0, В5-Е1, В5-УБ и В5-ОВБ (далее - анализаторы) предназначены для воспроизведения опорной частоты цифровых измерительных сигналов, анализе структуры цифрового сигнала на интерфейсах Е0, Е1, 1G Ethernet, воспроизведения частоты и измерения уровня гармонического измерительного сигнала, а также генерирования и измерения джиттера на интерфейсе Е1 с целью тестирования каналов и сетей передачи данных.
Анализаторы представляют собой приборы, обеспечивающие тестирование цифровых сигналов на интерфейсах Е0, Е1, 1G Ethernet и измерение джиттера (фазового дрожания) на интерфейсе Е1, а также измерение параметров каналов связи частотой до 150 кГц.
Принцип действия анализаторов основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе сменных модулей анализатора В5-Е0, В5-Е1 и Вб-GBE цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов;
- формировании на выходе модуля В5-УБ гармонических сигналов с определенными частотами и уровнями и измерении уровней аналоговых сигналов и затухания в каналах тональной частоты, предгрупповых трактах и линиях связи в диапазоне частот от 0,2 до 150 кГц;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих на входы модулей В5-Е0, В5-Е1 и Вб-GBE, что позволяет регистрировать и анализировать ошибки и аварийные сигналы в соответствии с международными документами G.821, G.826, М.2100 или RFC 2544;
- генерировании и измерении джиттера с помощью модуля В5-Е1.
Анализаторы выпускаются в двух конструктивных исполнениях — в переносном (настольном) и в стационарном. Переносной вариант имеет встроенную батарею и дисплей, что позволяет использовать прибор автономно и проводить измерения в любом месте. Стационарный вариант предназначен для установки в стандартные 19-дюймовые шкафы и стойки, он не имеет встроенной батареи и дисплея. Управление работой сменных модулей осуществляется посредством программного обеспечения и цветного сенсорного экрана платформы или через локальную сеть от персонального компьютера (далее - ПК) со следующими параметрами:
- операционная система Linux или Windows
- свободный объем жесткого диска 10 Гбайт
- порт 10/100 Ethernet (LAN).

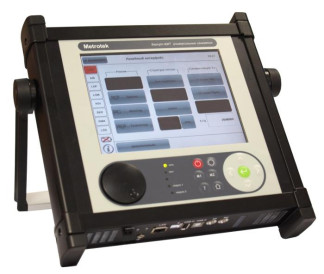

Внешний вид анализатора в переносном варианте и сменных модулей приведен на рисунке 1, внешний вид анализатора в стационарном варианте на рисунке 2, схема пломбирования сменных модулей от несанкционированного доступа в схематическом виде приведена на рисунке 3.
Рисунок 3 - Передние панели сменных модулей с указанием места установки этикетки для
Рисунок 1 - Внешний вид анализатора в переносном варианте и сменных модулей
пломбирования
Программное обеспечение (далее по тексту - ПО), является встроенным в анализатор или устанавливается на ПК и выполняет функции отображения на экране прибора или ПК информации в удобном для оператора виде, а также задания условий измерений.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Bercut-MMT |
| Идентификационное наименование ПО | Bercut-mmt-rootfs |
| Номер версии (идентификационный номер) ПО | 0.0.20.6 |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция анализатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модули | В5-Е1 | В5-Е0 | |
| Тактовая частота передаваемого сигнала, кГц | 2048 | 64 | |
| Пределы регулировки тактовой частоты, Гц | ±600 | - | |
| Пределы допускаемой относительной погрешности тактовой частоты | ±3-10-6 | ±3-10-6 | |
| Входной импеданс (симметричный вход), Ом | 120 или >4000 | 120 | |
| Затухание несогласованности входа, дБ, не менее на частоте, кГц | >18 1024 | >18 128 | |
| Импеданс нагрузки на выходе (симметричный выход), Ом | 120±1% | 120±1% | |
| Амплитуда импульсов (симметричный/несимметричный выход), В | от 2,7 до 3,3 | от 0,9 до 1,1 | |
| Длительность импульса (на уровне 50 % амплитуды), мкс интерфейс Е1 сонаправленный интерфейс Е0, одиночный импульс сонаправленный интерфейс Е0, сдвоенный импульс противонаправленный интерфейс Е0, одиночный импульс | от 0,219 до 0,269 | от 3,51 до 4,29 от 7,02 до 8,58 от 14,04 до 17,16 | |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 32 | - | |
| Диапазон размаха вводимого джиттера на выходе, тактовых интервалов1, UIpp, в диапазоне частот, кГц | от 0,1 до 10 от 0,002 до 100 | ||
| Диапазон измерения размаха джиттера, UIpp | от 0,1 до 10 | - | |
| Пределы допускаемой основной погрешности измерения размаха джиттера (А) при частоте джиттера 1 кГц, UIpp | ±(0,05А+0,035) | - | |
| Модуль B5-VF | |||
| Номинальные значения частоты выходного сигнала, Гц | 0,300; 0,400; 0,600; 0,800, 1,200; 1,400; 1.600; 2,000; 2,400; 2,697; 3,000; 3,404; 5,000; 8,000; 12,306; 14,118; 16,000; 18,113; 20,000; 22,326; 23,400; 32,000; 61,930; 101,050 | ||
| Пределы допускаемой абсолютной погрешности по частоте f выходного сигнала, кГц | 0,001f | ||
| Наименование характеристики | Значение |
| Диапазон уровней выходного сигнала2, дБм на нагрузке 600 Ом на нагрузке 150 Ом | от -45 до +18 от -45 до +5 |
| Пределы допускаемой относительной погрешности выходного уровня на частоте 0,8 кГц, дБ в диапазоне от -40 до +10 дБм в диапазоне от -45 до +18 дБм | ±0,3 ±0,6 |
| Неравномерность частотной характеристики выходного уровня, дБ в диапазоне частот от 0,3 до 32 кГц включ. в диапазоне частот свыше 32 до 101 кГц включ. | ±0,4 ±0,8 |
| Диапазон измерения уровней входного сигнала, дБм на нагрузке 600 Ом на нагрузке 150 Ом | от -60 до 20 от -55 до 20 |
| Пределы допускаемой относительной погрешности измерения входного уровня, дБ в диапазоне частот от 0,3 до 5 кГц включ. в диапазоне частот св. 5 до 32 кГц включ. в диапазоне частот от 0,2 до 0,3 кГц и св. 32 до 120 кГц включ. в диапазоне частот св. 120 до 150 кГц включ. | ±0,5 ±0,6 ±0,8 ±1,5 |
| Входное сопротивление, Ом, низкое в диапазоне от 0,2 до 120 кГц высокое в диапазоне от 0,2 до 120 кГц; в диапазоне от 5 до 32 кГц; в диапазоне от 32 до 120 кГц. | 600±30, 150±7,5 >20000 >10000 >6000 |
| Модуль B5-GBE | |
| Интерфейс | 10/100/1000 Base |
| Опорная частота тестового сигнала 1G Ethernet, кГц | 62500 |
| Пределы допускаемой абсолютной погрешности воспроизведения опорной частоты, кГц | ±6,250 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Электропитание осуществляется | |
| - от сети переменного тока | |
| напряжением, В, | 220±22 |
| частотой, Гц | 50±0,5 |
| - или от источника постоянного тока напряжением, В | от 48 до 60 (от 36 до 72) |
| Габаритные размеры (Г *Ш*В), мм, не более Переносной вариант: платформа сменные модули, вставляемые в платформу Стационарный вариант - анализатор с блоком питания | 345x320x58 151,5x103x30,5 255x86x41 |
| Масса, кг, не более | |
| Переносной вариант: платформа | 3,2 |
| сменные модули, вставляемые в платформу | 0,4 |
| Стационарный вариант - анализатор с блоком питания | 4,2 |
2
Уровню 0 дБм на нагрузке 600 Ом соответствует напряжение 0,775 В. Уровню 0 дБм на нагрузке 150 Ом соответствует напряжение 0,387 В.
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха при +25 °С, %, не более | от -10 до +40 90 |
| Диапазон температур при транспортировании и хранении, °С | от -60 до +55 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на переднюю панель корпуса прибора методом наклеивания.
Комплектность средства измерений представлена в таблице 4.
Таблица 4
| Наименование | Количество, шт. |
| Анализатор БЕРКУТ-ММТ: МТРГ.468169.001 (для переносного варианта) МТРГ.468169.001-01 (для стационарного варианта) | 1 |
| Сменные модули В5-Е0, В5-Е1, В5-VF и/или В5-GBE* | |
| Блок питания от сети переменного тока с кабелем сетевым 3-полюсным или от источника постоянного тока* | 1 |
| Кабели измерительные на каждый модуль | 2 |
| Кабель USB тип A-B, 1,5 м | 1 |
| Руководство по эксплуатации МТРГ.468169.001 РЭ | 1 |
| Паспорт МТРГ.468169.001 ПС | 1 |
| Методика поверки МТРГ.468169.001 МП | 1 |
* По выбору заказчика
осуществляется по документу МТРГ.468169.001 МП«Анализаторы универсальные телекоммуникационных сетей БЕРКУТ-ММТ с модулями В5-Е0, В5-Е1, В5-"УТ и В5-GBE. Методика поверки», утвержденным ФГУП ЦНИИС 26 мая 2017 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистрационный № 9084-90);
- осциллограф двухканальный широкополосный С1-108 (регистрационный № 7866-80);
- анализатор цифровых трактов МP 1552 В (регистрационный № 20754-01 на единичный экземпляр № 6100022653): (2-622) МГц, ±0,5- 10-6f, диапазон вводимого/ измеряемого джиттера 0,5-20/0,001-20 ТИ, погрешность измерения <1,7 %;
- генератор уровня GF-62 из комплекта MV-62 (регистрационный № 9450-84): диапазон частот от 200 Гц до 2,1 МГц, погрешность установки частоты (±2 -10-6 f ±1) Гц, выходной уровень: от минус 61 до 10 дБм; погрешность выходного уровня ±0,1 дБ, импеданс: 75,135, 150, 600 Ом;
- измеритель уровня MV-62 (регистрационный № 9449-84): диапазон частот от 200 Гц до 2,1 МГц, погрешность установки частоты (±2-10-6 f ±1) Гц, диапазон измерения уровня напряжения от минус 120 до +22 дБм; погрешность измерения ±0,1 дБ; импеданс: 75, 135, 150, 600 Ом, >20 кОм, 35 пФ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам БЕРКУТ-ММТ с модулями В5-Е0, В5-Е1, Вб-VF и Вб-GBE
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Технические условия МТРГ.468169.001 ТУ
