| Номер в госреестре | 68147-17 |
| Наименование СИ | Комплексы противоаварийной автоматики |
| Обозначение типа СИ | МКПА-2 |
| Изготовитель | ООО "Прософт-Системы", г.Екатеринбург |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы противоаварийной автоматики МКПА-2 (далее по тексту - комплексы) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока и угла фазового сдвига.
Принцип действия комплексов заключается в использовании аналого-цифрового преобразования входных сигналов, цифровой обработки полученных данных и расчета на их основе необходимых параметров текущего режима электрической сети.
Функциональное назначение комплексов определяется составом выполняемых ими функций противоаварийной автоматики (далее по тексту - ПА), каждая из которых реализуется набором алгоритмов ПА, установленных на комплексах. Все данные, необходимые для работы алгоритмов ПА, вычисляются как на основе информации, полученной с собственных модулей аналогового и дискретного ввода, так и на основе информации, полученной по цифровым протоколам связи. В случае выявления одним из алгоритмов ПА аварийного режима комплексы выдают необходимые управляющие воздействия и регистрируют аварийное событие: фиксируют время, создают и сохраняют осциллограмму, заносят информацию в собственный журнал событий, формируют предупредительную сигнализацию, индикацию и сообщение для диспетчерской программы SignW о произошедшем аварийном событии.
Комплексы используются для контроля работы электрической сети и выполнения функций противоаварийной автоматики.
Комплексы выполняют следующие функции:
- прием аналоговых и дискретных сигналов;
- расчет и выдача управляющих воздействий (УВ) в соответствии с алгоритмами, реализующими следующие функции ПА:
а) автоматика ликвидации асинхронного режима (АЛАР ФССС, ФЦК);
б) автоматика ликвидации асинхронного режима по качаниям тока (АЛАР ФКТ);
в) автоматика ограничения повышения напряжения (АОПН);
г) автоматика ограничения снижения напряжения (АОСН);
д) автоматика ограничения снижения частоты (АОСЧ);
е) автоматика ограничения повышения частоты (АОПЧ);
ж) автоматика ограничения перегрузки оборудования (АОПО);
з) автоматика разгрузки при перегрузке по мощности (АРПМ);
и) специальная автоматика отключения нагрузки (САОН); к) функция контроля предшествующего режима (КПР);
л) функция фиксации отключения линии (ФОЛ);
м) функция фиксации отключения двух линий (ФОДЛ);
н) функция фиксации отключения трансформатора (ФОТ);
о) функция фиксации отключения двух трансформаторов (ФОДТ);
п) функция фиксации отключения блока (ФОБ);
р) функция фиксации отключения системы шин (ФОСШ);
с) функция фиксации сброса мощности (ФСМ);
т) функция фиксации тяжести короткого замыкания (ФТКЗ);
у) функция контроля вторичных цепей напряжения (КЦН);
ф) автоматика управления реактором (АУР);
- регистрация аварийных процессов;
- ведение журнала событий;
- периодический контроль исправности (самодиагностика);
- человеко-машинный интерфейс;
- обмен информацией с автоматизированным рабочим местом (АРМ) диспетчера;
- сопряжение с автоматизированной системой управления технологическим процессом (далее по тексту - АСУ ТП) энергообъекта;
- обмен с центрами управления по открытым протоколам связи стандартов IEC 61870-5-104 и IEC 61850-8-1;
- формирование и выдача аварийно-предупредительной сигнализации;
- защита от несанкционированного доступа органов управления и конфигурирования.
Для решения задачи интеграции комплексов в АСУ ТП используются программные
модули, с помощью которых возможна передача данных с комплексов в АСУ ТП по одному из трех протоколов: стандарта OPC DA, стандарта IEC 60870-5-104 и стандарта IEC 61850-8-1 (MMS). Для решения задачи синхронизации времени со временем АСУ ТП, комплексы используют стандартные протоколы синхронизации времени ICMP и NTP.
Комплексы выполнены в виде блока, предназначенного для монтажа в стандартные распределительные шкафы и стойки 19 дюймов с винтовым либо болтовым креплением.
Для удобства подключения переносного компьютера при наладке комплекса один разъем интерфейса Ethernet 10/100Base-T располагается на лицевой панели комплексов.
Корпус комплексов представляет собой сборную конструкцию из несущих поперечных профилей и боковых панелей, снабженную съемными верхней и нижней крышками, а также откидывающейся лицевой панелью. С задней стороны в корпус установлены модули дискретного и аналогового ввода, дискретного вывода УВ и сигнализации, интерфейсный модуль.
Органы оперативного управления работой ПА представляют собой двухпозиционные переключатели либо кнопки, заведенные как дополнительные дискретные входы комплексов и снабженные индивидуальной программно-управляемой подсветкой для индикации установленных режимов работы. Тип каждого органа управления определяется набором реализованных функций ПА. Общее количество органов управления в любом исполнении комплексов равно десяти. Встроенный в лицевую панель пульт управления состоит из 18-кнопочной многофункциональной клавиатуры и цветного графического жидкокристаллического дисплея.
С целью выявления несанкционированного доступа к внутренним узлам, съемные и открывающиеся части корпуса комплексов опломбированы разрывными стикерами.

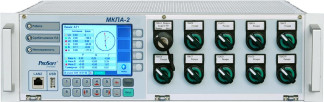

Общий вид, места нанесения знака поверки и пломбирования комплексов представлены на рисунке 1.
| Место | Место | |
| нанесения знака | пломбирования | |
| п оверки |
В состав программного обеспечения (далее по тексту - ПО) комплексов входит:
- встроенное ПО;
- прикладное ПО - программа SignW и Web-интерфейс.
Встроенное ПО является метрологически значимым и предназначено для реализации системных функций.
Влияние встроенного ПО учтено при нормировании метрологических характеристик комплексов.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Прикладное ПО не является метрологически значимым и предназначено для конфигурирования комплексов и просмотра текущих данных.
Идентификационные данные метрологически значимой части программного обеспечения комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО комплексов
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | mkpa |
| Номер версии (идентификационный номер ПО) | не ниже 1.95 |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики комплексов приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики комплексов
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (абсолютной Д, приведенной у1)) | Примечание |
| Напряжение постоянного тока, мВ | от -20 до +20 от -75 до +75 от -150 до +150 | ±0,4 % (у) | - |
| Сила постоянного тока, мА | от -5 до +5 от -20 до +20 от -75 до +75 от -150 до +150 | ±0,4 % (у) | - |
| Напряжение переменного тока, В | от 0,5 до 100 | ±0,4 % (у) | U2 = 57,7 В |
| от 1 до 200 | ±0,4 % (у) | ин2) = 57,7 В, 100 В | |
| Сила переменного тока, А | (от 0,01 до 2)7н | ±0,4 % (у) | /н3)= 1 а |
| (от 0,05 до 10)7н | |||
| (от 0,1 до 20)1 | |||
| (от 0,25 до 50)7н | |||
| (от 0,01 до 2)1 | ±0,4 % (y) | /н3) = 5 А | |
| (от 0,05 до 10)7н | |||
| (от 0,1 до 20)1 | (от 0,1 до 10)7Ш ±0,4 % (y) | ||
| (от 10 до 20)7н, ±1,0 % (y) | |||
| (от 0,2 до 40)1 | (от 0,2 до 10)7н, ±0,4 % (y) |
| Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (абсолютной Д, приведенной у1)) | Примечание |
| (от 0,2 до 40)7н | (от 10 до 40)7Ш ±1,0 % (у) | ||
| Частота переменного тока, Гц | от 45 до 55 | ±0,02 Гц (Д) | - |
| Угол фазового сдвига,4) .. | от 0 до 360 | ±1,0° (Д) | - |
| Интервал времени (ход часов), с/сут | - | ±4 с/сут (Д) | - |
| Примечания 1) - за нормирующее значение принимается верхнее значение диапазона измерений; 2) - ин - номинальное значение напряжения переменного тока; 3) - 1н - номинальное значение силы переменного тока; 4) - фазовый сдвиг между синусоидальными сигналами на любых двух аналоговых входах. | |||
Таблица 3 - Технические характеристики комплексов
| Наименование характеристики | Значение |
| Количество аналоговых каналов | до 12 |
| Количество входных дискретных каналов* | 6, 12, 18, 24, 30, 36, 42 |
| Количество выходных дискретных каналов* | 6, 12, 18, 24, 30, 36, 42 |
| Время готовности к работе, с, не более | 20 |
| Параметры сети питания от источника постоянного тока: - напряжение постоянного тока, В | от 176 до 242 |
| Параметры сети питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 176 до 242 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры, (ширинахвысотахглубина), мм, не более | 482,6x132x427 |
| Масса, кг, не более | 15 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от 1 до 50 до 80 |
| Средняя наработка на отказ, ч, не менее | 125000 |
| Средний срок службы, лет, не менее | 20 |
| Примечание - * - суммарное количество дискретных входов и выходов УВ в исполнении комплексов с числом аналоговых входов не более восьми - 48, с десятью аналоговыми входами -42, с 12 аналоговыми входами - 36. | |
наносится на переднюю панель комплексов самоклеящейся этикеткой и на титульные листы эксплуатационной документации (формуляр и руководство по эксплуатации) типографским способом.
Комплектность комплексов представлена в таблице 4.
| Наименование | Обозначение | Кол-во | Примечания |
| Комплекс противоаварийной автоматики МКПА-2 | ПБКМ.421445.023 | 1 шт. | - |
| Комплекс противоаварийной автоматики МКПА-2. Руководство по эксплуатации | ПБКМ.421445.023 РЭ | 1 экз. | - |
| Комплекс противоаварийной автоматики МКПА-2. Формуляр | ПБКМ.421445.023 ФО | 1 экз. | - |
| Руководство пользователя на программное обеспечение АРМ SignW | ПБКМ.421445.023 Д035 | 1 экз. | - |
| Описания функций и алгоритмов противоаварийной автоматики | ПБКМ.421445.023 Д1-ПБКМ.421445.023 Д22 | 1 комплект | Состав определяется исполнением комплексов |
| Комплексы противоаварийной автоматики МКПА-2. Методика поверки | ПБКМ.421445.023 МП | 1 экз. | - |
| CD-диск с программным обеспечение и документацией в электронном виде | - | 1 экз. | - |
| Запасные части и инструментальные принадлежности по ведомости ЗИП | ПБКМ.421445.023 ЗИ | 1 комплект | Состав определяется по согласованию с заказчиком |
осуществляется по документу ПБКМ.421445.023 МП «Комплексы противоаварийной автоматики МКПА-2. Методика поверки», утвержденному ООО «ИЦРМ» 25.04.2017 г. Основные средства поверки:
- комплекс программно-технический измерительный РЕТОМТМ-61 (регистрационный номер в Федеральном информационном фонде 39508-08);
- установка многофункциональная измерительная СМС 256 (регистрационный номер в Федеральном информационном фонде 26170-09);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Комплексы противоаварийной автоматики МКПА-2. Технические условия ПБКМ.421445.023 ТУ
