| Номер в госреестре | 68152-17 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Thermo Scientific мод. 60i |
| Изготовитель | "Thermo Fisher Scientific", США |
| Год регистрации | 2017 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы Thermo Scientific модель 60i (в дальнейшем - газоанализаторы) предназначены для автоматических непрерывных измерений содержания кислорода (O2) оксида углерода (СО), диоксида углерода (СО2), оксида азота ^О), диоксида азота ^О2) и диоксида серы ^О2) в отходящих дымовых газах и технологических газовых средах.
Принцип действия газоанализаторов основан на методе нерассеивающей инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Луч модулированного с помощью оптического прерывателя ИК излучения проходит через фильтр с требуемым диапазоном пропускания, далее многократно пропускается с помощью системы зеркал через пробу газа и регистрируется пироэлектрическим детектором. Сигнал детектора обратно пропорционален содержанию определяемого компонента в пробе.
Принцип измерений содержания кислорода - парамагнитный, основанный на изменении положения подвески, выполненной из диамагнитного материала, в присутствии кислорода (вследствие его парамагнитных свойств) под действием приложенного магнитного поля. Изменение положения подвески регистрируется оптическим датчиком. Величина смещения связана с содержанием кислорода в пробе.
Газоанализатор Thermo Scientific модель 60i, (общий вид представлен на рис. 1), выполнен в едином корпусе, внутри которого расположены измерительные блоки (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. На передней панели расположен жидкокристаллический дисплей и клавиши управления. На задней панели расположены штуцеры для подачи газов, аналоговые и цифровые входы и выходы, порты для передачи данных. Пломбирование газоанализаторов не предусмотрено.
Thermo
с с сс (Z в
гг Егеге: |
£Х £Г "

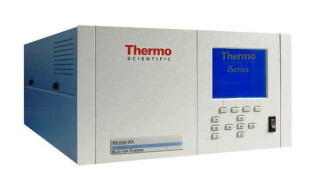

Рисунок1 - Фотография общего вида газоанализаторов Thermo Scientific модель 60i
Газоанализаторы Thermo Scientific модель 60i выпускаются в модификациях, отличающихся набором измеряемых компонентов (в соответствии с заказом):
- для измерений от трех до пяти компонентов из перечня: CO, CO2, SO2, NO, NO2;
- с установленной парамагнитной ячейкой для измерений О2 (опция) или без нее.
Диапазон измерений может быть настроен производителем или пользователем в еди-
1 3
ницах объемной доли, млн или единицах массовой концентрации, мг/м (пересчёт значений осуществляется автоматически для условий +20 оС и 760 мм рт. ст.) В газоанализаторах предусмотрена возможность установления порогов срабатывания сигнализации о превышении концентрации определяемого газа в измеряемой среде.
Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, цифровыми входами/выходами и аналоговым выходом (4-20) мА (опционально).
Программное обеспечение газоанализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая значения концентрации, калибровки и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора, расположенные на задней панели. Программное обеспечение обеспечивает непрерывную самодиагностику анализатора, обеспечивает возможность регулировки параметров посредством органов управления, а также возможность удаленно управлять режимами работы прибора. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Не ниже 02.02.09.349 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные признаки, если имеются | - |
Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты по Р.50.2.077-2014 - «высокий» (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики газоанализаторов Thermo Scientific модель 60i приведены в таблицах 2-4.
Таблица 2
| Опреде ляемый компонент | Диапазон показаний объемной доли компонента | Цена наименьшего разряда показаний | Диапазон измерений объемной доли компонента | Пределы допускаемой основной погрешности | |
| Приведенной, У, % | Относительной, 5, % | ||||
| O2 | От 0 до 25 % | 0,01 % | От 0 до 2,0 % | ±5 | - |
| От 0 до 25 % | ±3 | - | |||
| СО2 | От 0 до 25 % | 0,01 % | От 0 до 5,0 % включ. | ±5 | - |
| Св. 5,0 до 25 % включ. | - | ±5 | |||
| Опреде ляемый компонент | Диапазон показаний объемной доли компонента | Цена наименьшего разряда показаний | Диапазон измерений объемной доли компонента | Пределы допускаемой основной погрешности | |
| Приведенной, У, % | Относительной, 5, % | ||||
| СО | От 0 до 2500 -1 млн | 0,1 млн- | От 0 до 10 млн-1 включ. | ±10 | - |
| Св. 10 до 100 млн-1 включ. | - | ±10 | |||
| Св. 100 до 2500 млн-1 включ. | ±7 | ||||
| NO2 | От 0 до 500 -1 млн | 0,1 млн-1 | От 0 до 10 млн-1 включ | ± 15 | - |
| Св. 10 до 100 млн-1 включ. | - | ± 15 | |||
| Св. 100 до 500 млн-1 включ. | - | ± 10 | |||
| NO | От 0 до 2000 -1 млн | 0,1 млн-1 | От 0 до 10 млн-1 включ. | ± 15 | - |
| Св. 10 до 100 млн-1 включ. | - | ± 15 | |||
| Св. 100 до 2000 млн-1 включ. | ± 10 | ||||
| SO2 | От 0 до 10000 -1 млн | 0,1 млн-1 | От 0 до 20 млн-1 включ. | ± 10 | - |
| Св. 20 до 500 млн-1 включ. | - | ± 10 | |||
| Св. 500 до 10000 млн-1 включ. | ± 8 | ||||
Таблица 3
| Наименование характеристики | Значение |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях основной погрешности на каждые 10 °С, не более | 0,5 |
| Пределы допускаемой вариации показаний газоанализатора, в долях от основной погрешности, не более | 0,5 |
| Предел допускаемого изменения показаний за 24 часа непрерывной работы, об. доля, не более^: - CO, NO2, - NO - SO2 - O2 - CO2 | (1,0+0,01-С) млн-1 (1,2+0,01-С) млн'1 (0,5+0,01 •С) млн-1 (0,1+0,0ЬС) % (0,15+0,01 •С) % |
| 1 C - значение объемной доли компонента в газовой смеси. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время выхода на режим, мин, не более | 60 |
| Время установления показаний T09, с, не более | 70 |
| Параметры электрического питания: - напряжение переменного/ постоянного тока, В | 230+15 Z'JW-20 |
| - частота переменного тока, Гц | 50±2 |
| Потребляемая мощность, Вт, не более | 275 |
| Габаритные размеры, мм, не более - высота | 218 |
| - ширина | 425 |
| - глубина | 584 |
| Масса, кг, не более | 22,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха, % | от 20 до 95 (без конденсации) |
| - атмосферное давление, кПа | от 90 до 106 |
наносится в виде наклейки на переднюю панель газоанализатора и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализаторы Thermo Scientific модель 60i | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 205-10-2017 «Газоанализаторы Thermo Scientific модель 60i. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 мая 2017 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей - эталоны 1-го разряда:
ГСО № 10546-2014 СО в азоте;
ГСО № 10546-2014 SО2 в азоте;
- стандартные образцы состава газовых смесей - эталоны 2-го разряда:
ГСО № 10532-2014 О2 в азоте;
ГСО № 10547-2014 СО2 в азоте;
ГСО № 10547-2014 Ш в азоте;
ГСО № 10547-2014 Ш2 в азоте;
- калибратор газовых смесей модель 146i (регистрационный номер 46818-11);
- азот газообразный в баллонах под давлением особой чистоты по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на переднюю панель газоанализатора как показано на рисунке 1.
приведены в эксплуатационной документации.
ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические требования
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы-изготовителя
