| Номер в госреестре | 68168-17 |
| Наименование СИ | Калибраторы портативные |
| Обозначение типа СИ | АТ01m |
| Изготовитель | Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы портативные АТ01т (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Принцип действия калибраторов основан на возбуждении с частотой 159,2 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе. Крепление поверяемых вибропреобразователей осуществляется с помощью шпильки М8-7Н или специальных переходников. Питание калибратора осуществляется от внутреннего аккумулятора или блока питания из комплекта поставки.

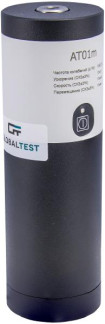

Внешний вид калибратора представлен на рисунке 1.
Рисунок 1 - Внешний вид калибратора
отсутствует.
Таблица 1 - Метрологические характеристики
| Номинальное значение частоты воспроизводимых колебаний, Гц | 159,2 |
| Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, % | ±1 |
| Номинальное СКЗ ускорения воспроизводимых колебаний, м/с | 10 |
| Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более | 5 |
| Коэффициент гармоник воспроизводимых колебаний, %, не более | 3 |
| Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, % | ±2 |
| Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С | ±0,15 |
Таблица 2 - Основные технические характеристики
| Время установления рабочего режима, с, не более | 5 |
| Время непрерывной работы, с, не менее | 55 |
| Масса поверяемых вибропреобразователей, кг, не более | 0,16 |
| Масса калибратора, кг, не более | 1,1 |
| Габаритные размеры калибраторов, мм, не более: - диаметр - высота | 60 185 |
| Рабочие условия эксплуатации калибратора: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % | от -10 до 50 до 80 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
наносится на самоклеящуюся этикетку совместно с основными техническими характеристиками типографским способом. Кроме того, знак утверждения типа наносят на заглавный лист паспорта АБКЖ.442268.002ПС и руководства по эксплуатации АБКЖ.442268.002РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность калибратора
| Наименование | Обозначение | Количество |
| Калибратор портативный АТ01т | АБКЖ.442268.002 | 1 шт. |
| Калибратор портативный АТ01т. Руководство по эксплуатации | АБКЖ.442268.002РЭ | одно на партию |
| Методика поверки | А3009.326.МП-17 | |
| Калибратор портативный АТ01т. Паспорт | АБКЖ.442268.002ПС | 1 шт. |
| Крепежная шпилька АН0805 | АБКЖ.758221.006 | 1 шт. |
| Крепежная шпилька АН0806 | АБКЖ.758221.006-02 | 1 шт. |
| Переходник резьбовой AD01 | АБКЖ.753125.006 | 1 шт. |
| Переходник резьбовой AD0805 | АБКЖ.753125.007-01 | 1 шт. |
| Аккумулятор типа АА | 4 шт. | |
| Блок питания ~220/+5В, 1А | 1 шт. | |
| Крепежная шпилька АН0108* | АБКЖ.758221.007 | 1 шт. |
| Переходник резьбовой AD0803* | АБКЖ.753125.007 | 1 шт. |
| Восковая мастика AW01* | АБКЖ.988212.001 | 1 шт. |
| * Поставляется по отдельной заявке потребителя | ||
осуществляется по документу А3009.326.МП-17 «Калибраторы портативные АТ01т. Методика поверки», утверждённому ФГУП «РФЯЦ-ВНИИЭФ» 01.03.2017 г.
Основные средства поверки: рабочий эталон 1-го разряда по ГОСТ Р 8.800-2012 в составе: вибропреобразователь эталонный пьезоэлектрический АР 10 (рег. № 38452-08), усилитель измерительный АР5110 (рег. № 57588-14), вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.
АБКЖ.442268.002ТУ Калибратор портативный АТ01т. Технические условия.
