| Номер в госреестре | 68169-17 |
| Наименование СИ | Датчики динамического давления дифференциальные |
| Обозначение типа СИ | 176МXX |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики динамического давления дифференциальные серии 176МХХ предназначены для измерений переменного давления.
Принцип действия датчика динамического давления дифференциального серии 176МХХ (далее датчик) основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, которая деформируется вместе с прикрепленным к ней кварцевым стержнем. Последний под действием деформации генерирует электростатический заряд.
Конструктивно датчик состоит из залитого компаундом герметичного корпуса с разъемом для подключения кабеля и чувствительной мембраны, передающей давление на кварцевый стержень.
Съем сигнала с датчика производится с помощью электрического разъема, имеющего
резьбу.
Датчики динамического давления дифференциальные серии 176МХХ выпускаются в следующих исполнениях: 176М03, 176М04, 176М07, 176М09, 176М12, 176М18, 176М20, 176М24, 176М26, 176М27, 176М29, 176М32, 176М35, 176М38, 176М39, 176М42, 176М45, 176М46, отличающихся длиной встроенного кабеля и комплектующими (разъём на конце кабеля, дополнительные гайки, кольца уплотнения, приемная трубка для установки).

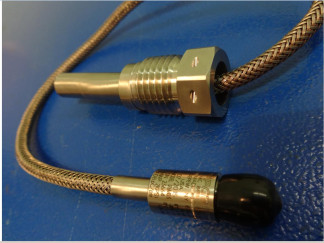

Внешний вид датчика с кабелем приведен на рисунке 1.
Пломбирование датчиков динамического давления дифференциальных серии 176МХХ не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуд переменных давлений, кПа | От 10 до 137,9 |
| Диапазон измерений частот переменных давлений, Гц | От 0 до 10000 |
| Номинальное значение коэффициента преобразования, пКл/кПа | 2,47 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±20 |
| Неравномерность амплитудно-частотной характеристики, %, не более | 5 |
| Нелинейность амплитудной характеристики, %, не более | 1 |
| Пределы допускаемой основной относительной погрешности измерений амплитуд переменных давлений, % | ±10 |
| Собственная резонансная частота, кГц, не менее | 50 |
| Максимальное допускаемое статическое давление, амплитудное значение, кПа | 2758 |
| Чувствительность к виброускорению, кПа/(м/с2), не более | 0,0035 |
| Пределы допускаемой дополнительной относительной погрешности измерений амплитуд переменных давлений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1°С, % | ±0,02 |
| Нормальные условия измерений: температура окружающей среды, g С относительная влажность, % атмосферное давление, кПа | от +18 до +24 от 40 до 80 от 96 до 104 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, Ом, не менее | 1012 |
| Электрическая емкость, пФ, не более | 165 |
| Время непрерывной работы, ч, не менее | 24 |
| Габаритные размеры датчика, мм, не более: диаметр основания длина | 12 458 |
| Масса датчика, г, не более | 140 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность окружающего воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от -70 до +560 98 от 60 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | 2ExnLIICT1 X 2ExnLIICT4 X |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Датчик динамического давления дифференциальный | 176МХХ | 1 шт. | Исполнение по заказу |
| Руководство по эксплуатации | 1 экз. | ||
| Методика поверки | МП 2520-066-2016 | 1 экз. |
Проверка
осуществляется по документу МП 2520-066-2016 «Датчики динамического давления дифференциальные серии 176МХХ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 мая 2016 г.
Основные средства поверки:
эталонная установка ударная труба УУТ-4 из состава ГЭТ 131-81, диапазон измерений импульсного давления 1 105 - 1 106 Па, неисключенная систематическая погрешность не превышает 3 10 ;
эталонная установка УБК-2М из состава ГЭТ 131-81, диапазон измерений амплитуд импульсного давления 1 104 - 25 106 Па, неисключенная систематическая погрешность не превышает 3 10 .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений
2 7 14
переменного давления в диапазоне от 110 до 2,5 10 Па для частот от 5 10 до 110 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Техническая документация компании «PCB Piezotronics Inc.», США
