Государственный реестр средств измерений

Расходомеры с качающимся диском Badger Meter Recordall (RCDL), 68173-17

68173-17
Расходомеры с качающимся диском Badger Meter Recordall (RCDL) (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей с вязкостью до 700 мПас в напорных трубопроводах.
Карточка СИ
Номер в госреестре 68173-17
Наименование СИ Расходомеры с качающимся диском
Обозначение типа СИ Badger Meter Recordall (RCDL)
Изготовитель "Badger Meter", США; заводы: "Badger Meter Europa GmbH", Германия и "Badger Meter, Inc.", США
Год регистрации 2017
Срок свидетельства 01.08.2027
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры с качающимся диском Badger Meter Recordall (RCDL) (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей с вязкостью до 700 мПас в напорных трубопроводах.

Описание

Принцип действия расходомеров, являющихся камерными счетчиками, основан на измерении количества циклических движений диска, качающегося под действием потока жидкости. Качание диска приводит к вращению первичного (управляющего) магнита, которое считывается через стенку корпуса вторичным (управляемым) магнитом или различными сенсорами. Каждый оборот магнита соответствует определенному объему жидкости. Конструктивно расходомеры состоят из первичного преобразователя расхода и механического или электронного счётного устройства (регистратора), установленного на корпусе расходомера.

Первичный преобразователь расхода представляет собой корпус с измерительной камерой, внутри которого находится диск, шпиндель и управляющий магнит. Регистраторы крепятся к корпусу первичного преобразователя с помощью винтов.

Расходомеры выпускаются моделей M25, M35, M40, M70, M120, M170, которые отличаются по диапазону измерений, материалам и исполнениям корпуса. Электронные регистраторы выпускаются моделей LCR, ILR, ER-500 и F-series, которые отличаются исполнением корпуса, интерфейсом, набором сигнальных выходов и входов. Регистраторы LCR (с однострочным дисплеем) и ILR (с двустрочным дисплеем) могут дополнительно оснащаться импульсным или токовым выходом (4-20 мА), регистратор ER-500 имеет возможность коммуникации по протоколу ModBus RTU посредством интерфейса RS485, регистраторы F-series помимо сигнальных входов и выходов, интерфейса с протоколом ModBus, могут также оснащаться протоколом HART и функцией дозирования. Любая модель расходомера может быть, в соответствии с заказом, оснащена любой моделью регистратора.

Все расходомеры устанавливаются в разрыв трубопровода с помощью резьбового соединения.

При установке отсутствуют требования к длине прямых участков до и после расходомера.

Общий вид расходомеров приведен на рисунке 1.

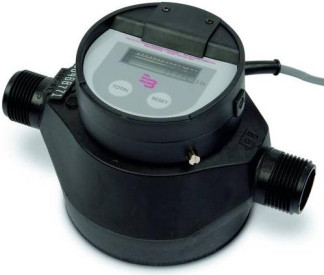

Модель М25 в пластиковом корпусе с регистратором LCR

Модель М170 в бронзовом корпусе с регистратором LCR

Модель М120 в никелированном корпусе с    Модель М35 в никелированном корпусе с

регистратором ER-500    регистратором F-series

Рисунок 1 - Общий вид расходомеров Место установки заводской пломбы показано на рисунке 2.

Программное обеспечение

Место нанесения знака поверки (в виде наклейки) показано на рисунке 3.

Расходомеры, оснащенные электронным регистратором, имеют встроенное программное обеспечение, различное для разных моделей регистраторов.

Конструкция расходомеров является неразборной и исключает возможность несанкционированного доступа к ПО СИ и влияния на ПО СИ и измерительную информацию.

Таблица 1 - Идентификационные данные ПО расходомеров

Идентификационные данные (признаки)

Значения

Регистратор

LCR

Регистратор

ILR

Регистратор

ER-500

Регистратор F-series

Идентиф икационное наименование ПО

Соответствует

модификации

регистратора

Соответствует

модификации

регистратора

ER500

Соответствует

модификации

регистратора

Номер версии (идентификационный номер) ПО

Не доступен

Не доступен

Не ниже 1.00

Не ниже 3

Цифровой идентификатор ПО

Не доступен

Не доступен

Не доступен

Не доступен

Уровень защиты ПО в соответствии с Р 50.2.077-2014 «Высокий».

Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение характеристики для модели

Модель

М25

М35

М40

М70

М120

М170

Диаметр условного прохода (Ду), мм

15 и 20

20

25

40

50

Диапазон измерений расхода, дм3/мин

от 1 до 100

от 2 до 132

от 2 до 160

от 4 до 265

от 8 до 454

от 8 до 643

Наименование

характеристики

Значение характеристики для модели

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема, %

±1,5

Таблица 3 - Основные технические характеристики

Модель

М25

М35

М40

М70

М120

М170

Материал корпуса

пластик,

бронза,

никелиро

ванная

бронза,

нержа

веющая

сталь

бронза,

никели

рованная

бронза

пластик,

нержа

веющая

сталь

бронза, никелированная бронза

Напряжение питания электронных блоков:

-    встроенная Li батарея, В

-    от сети

переменного тока частотой 50±1Гц, В

3

от 110 до 230

Диапазон динамической вязкости измеряемой среды, мПас

от 1 до 700

Диапазон температур измеряемой среды в зависимости от материала измерительной камеры, °С полифениленоксид PPO

жидкокристаллическ ий полимер Vectra

от 0 до +50 от 0 до +120

от 0 до +50

от 0 до +50 от 0 до +120

от 0 до +50

Давление измеряемой среды, МПа, не более

1,6

Диапазон температуры окружающего воздуха, °С

от -10 до +50

Г абаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

190

122

265

230

133

270

270

151

290

270

184

310

321

223

323

387

240

349

Модель

М25

М35

М40

М70

М120

М170

Масса, кг, не более

5,8

2,7

7

5,5

10,5

13,6

Средний срок службы, лет

10

Средняя наработка до отказа, ч

30000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.

Комплектность

Таблица 4

Наименование

Обозначение

Кол-во

Расходомер с качающимся диском Badger Meter Recordall (RCDL)

1шт

Руководство по эксплуатации

1экз

ГСИ. Расходомеры с качающимся диском Badger Meter Recordall (RCDL).Методика поверки

МП 2550-0282-2017

1экз

Поверка

осуществляется по документу МП 2550-0282-2017 «ГСИ. Расходомеры с качающимся диском Badger Meter Recordall (RCDL). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 марта 2017 г.

Основные средства поверки:

рабочий эталон 2 разряда по ГОСТ 8.510-2002 (для поверки методом измерения объема с диапазоном измерений не менее чем у поверяемого расходомера).

Знак поверки наносится на корпус расходомера, в соответствии с рисунком 3, и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Техническая документация фирмы-изготовителя.
