| Номер в госреестре | 68178-17 |
| Наименование СИ | Датчики уровня |
| Обозначение типа СИ | ИВЭ-50-5 |
| Изготовитель | Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»), г. Пермь |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня ИВЭ-50-5 (далее - датчики уровня) предназначены для бесконтактного измерения уровня жидкостей.
Принцип работы датчиков уровня основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой жидкости.
Электронный блок датчика уровня измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения датчика уровня, вычисляет значение уровня. Результат измерений уровня выводится на дисплей электронного блока и преобразуется в аналоговый выходной сигнал от 4 до 20 мА.
Датчики уровня состоят из электронного блока и ультразвукового излучателя, размещенных в одном корпусе и соединительного кабеля.
Электронный блок включает в себя:
- жидкокристаллический либо OLED дисплей, отображающий информацию меню настройки и измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику датчика уровня.
- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) с коммуникацией по протоколу Modbus RTU и клеммы для подключения внешнего электропитания;
- микропроцессор с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности жидкости.
Ультразвуковой излучатель изготовлен из фторопласта с добавлением 1,2 % специального проводящего наполнителя, который стоек к кислотам, щелочам и нефтепродуктам, и является антистатическим материалом.
Датчики уровня выпускаются в модификациях:
ИВЭ-50-5.1, ИВЭ-50-5.2 - имеют дисплей с OLED экраном, соединительный кабель, подключаемый по трехпроводной схеме и реле управления «сухой» контакт;
ИВЭ-50-5М, - имеют дисплей с ЖК-экраном и соединительный кабель, подключаемый по двухпроводной схеме.

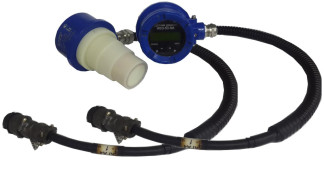

Общий вид датчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и знака утверждения типа представлены на рисунке 2.
Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- измерение уровня и расстояния до поверхности жидкости;
- формирование выходного аналогового и цифрового сигналов;
- настройку аппаратной части датчика уровня.
Метрологические коэффициенты и заводские параметры защищены от несанкционированного доступа с помощью паролей.
Датчик уровня обеспечивает идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Наименование ПО |
| Идентификационное наименование ПО | USM |
| Номер версии (идентификационный номер) ПО | не ниже v1.01 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||
| Модификация датчика уровня | ИВЭ-50-5.1 | ИВЭ-50-5.2 | ИВЭ-50-5М |
| Диапазон измерений уровня, м | от 0,3 до 6,0 | от 0,3 до 6,0 | от 0,3 до 5,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, %, выраженной по отношению к диапазону измерений | ±0,5 | ||
| Пределы допускаемой приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % | ±0,03 | ||
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, %, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С | ±0,2 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -30 до +60 от 0 до 99 (без конденсации) от 80 до 106 |
| Напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 2 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Разрешающая способность дисплея: - цифровой индикации уровня, мм | 1 |
| Масса электронного блока, кг, не более | 1,5 |
| Габариты электронного блока, мм, не более: - длина - ширина - высота | 200 170 120 |
| Выходной цифровой сигнал | Modbus RTU |
| Степень защиты от внешних воздействий | IP67 |
| Средний срок службы, лет не менее | 10 |
| Маркировка взрывозащиты | 1ExdmIIAT5 |
наносится на корпус датчика уровня, методом гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Датчик уровня | ИВЭ-50-5ХХ | 1 шт. | |
| Руководство по эксплуатации | 1336.407632.003РЭ | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки |
| Методика поверки | МП 208-021-2017 | 1 экз. | |
| Паспорт | 1336.407632.003ПС | 1 экз. | |
| Упаковка | 1 шт. |
осуществляется по документу МП 208-021-2017 «Датчики уровня ИВЭ-50-5. Методика поверки», утвержденному ФГУП «ВНИИМС» 11 мая 2017 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 3 с диапазоном измерений равным диапазону поверяемого датчика уровня.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке датчика уровня.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний
| Зарегистрировано поверок | 7056 |
| Поверителей | 14 |
| Актуальность данных | 16.11.2024 |
