| Номер в госреестре | 68179-17 |
| Наименование СИ | Аппаратура диагностического мониторинга и контроля состояния технологического оборудования |
| Обозначение типа СИ | KD 2210 "Техпрогноз" |
| Изготовитель | ООО "Комдиагностика", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 01.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз» (далее по тексту - KD 2210) - предназначена для измерения и преобразования электрических сигналов (среднеквадратического значения напряжения и силы переменного тока, напряжения постоянного тока положительной и отрицательной полярности, силы постоянного тока положительной полярности) от первичных преобразователей вибрации, удара, скорости вращения, перемещения, температуры, давления и реализации функции контроля и диагностики, а так же для защиты оборудования от превышения критических параметров посредством выдачи управляющих сигналов в системы верхнего уровня.
Принцип действия KD 2210 основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей, их обработке и хранении, с возможностью последующей передачи в информационные системы.
KD 2210 применятся для контроля и диагностики неисправностей по параметрам абсолютной и относительной вибрации, осевого положения, ударных импульсов и нагрузок, частоты вращения (числа оборотов), тока потребления электродвигателя, температуры, давления, уровня и других технологических параметров, с сигнализацией, срабатывающей при достижении предельных значений, и блокировкой, посредством выдачи управляющих сигналов на исполнительные механизмы или в системы ПАЗ, которые должны срабатывать при превышении значений критических параметров.
KD2210 представляет собой многоуровневый иерархический и управляющий комплекс. Архитектура в общем виде состоит из верхнего и нижнего уровня.
Нижний уровень KD2210 представлен следующими техническими средствами:
- программируемые логистические контроллеры (далее по тексту - ПЛК);
- коммуникационное оборудование;
- блок управления;
- монтажный комплект.
Нижний уровень KD2210 в зависимости от назначения имеет обычное исполнение (рисунок 1а) или исполнение со взрывонепронецаемой оболочкой (рисунок 1б). У исполнения нижнего уровня KD2210 со взрывонепронецаемой оболочкой в обозначение маркировки добавляется «Ex».
В качестве устройств верхнего уровня (далее по тексту - СВУ) применяются технические средства, выполненные на базе персонального компьютера (далее по тексту-ПК). В качестве функциональных компонентов верхнего уровня используются:
- выделенные серверы оперативной и/или архивной базы данных (серверы ОБД и АБД), предназначенные для сбора, регистрации, заданной математической обработки, в том числе для реализации алгоритмов вычисления количественных и качественных показателей энергоносителей, документирования и архивирования информации, поступающей с ПЛК нижнего уровня;
- автоматизированные рабочие места (далее по тексту - АРМ) оперативно-диспетчерского и управленческого персонала, которые выполнены с использованием архитектуры «клиент-сервер» (АРМ-клиенты) и предназначены для визуализации оперативной и архивной информации о технологическом процессе с серверов ОБД и АБД, а также для формирования оперативного дистанционного воздействия на объект управления.
Основным измерительным блоком KD2210 является измерительный контроллер, конфигурируемый при помощи ПК с соответствующим программным обеспечением. В зависимости от задач используются измерительные контроллеры следующих типов:
- комплексы измерительно-вычислительные для мониторинга, диагностики и противоаварийной защиты динамического оборудования САНПО (далее по тексту-САНПО), зарегистрированные в Федеральном информационном фонде под регистрационным номером 65569-16;
- установки измерительные KDR (далее по тексту-KDR), зарегистрированные в Федеральном информационном фонде под регистрационным номером 55134-13;
- приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее по тексту -ВИБ-8), зарегистрированные в Федеральном информационном фонде под регистрационным номером 66997-17.
KD 2210 позволяет работать с такими первичными преобразователями (датчиками) как: вибропреобразователи КД612 (регистрационный номер в Федеральном информационном фонде 51359-12), вибропреобразователями KD6407 (регистрационный номер в Федеральном информационном фонде 44888-10), каналы измерительные КД8700 (регистрационный номер в Федеральном информационном фонде 63767-16), а также с другими первичными преобразователями (датчиками) вибрации, удара, скорости вращения, перемещения, температуры, давления, имеющими унифицированные выходные аналоговые сигналы напряжения и силы постоянного тока.

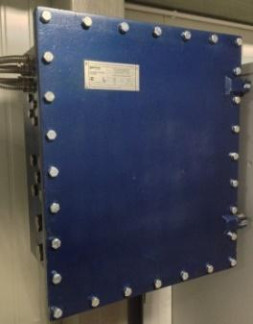

Внешний вид KD2210, места пломбирования и нанесения знака поверки представлены на рисунке 1.
KD2210 работает с программным обеспечением «Техпрогноз» (далее по тексту - ПО «Техпрогноз»), производства ООО «Комдиагностика», г. Москва, которое осуществляет конфигурирование каналов измерения, настройку сбора, обработки, сохранения и отображение данных с функцией оценки результатов измерений.
ПО «Техпрогноз» состоит из следующих модулей или частей:
1) Программные модули для конфигурирования измерительных контроллеров и сбора данных представляют собой программы взаимодействия, обеспечивающие связь между измерительными контроллерами и программой обработки, передачи и регистрации данных измерений. Модули обеспечены средствами настройки измерительных каналов, которые представляют собой метрологически значимую часть ПО «Техпрогноз». KD2210 содержит следующие модули:
- модуль связи с измерительными установками KDR;
- модуль связи с измерительно-вычислительным комплексом САНПО;
- модуль связи с измерительными контроллерами ВИБ-8;
- модуль связи с системами верхнего уровня по протоколу OPC.DA;
- модуль связи с системами верхнего уровня или измерительными контроллерами по
протоколу Modbus;
2) Программа обработки, передачи и регистрации данных измерений получает данные измерений и выполняет их обработку и регистрацию (запись) в базу данных. Программа является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные от модулей данные измерений.
3) Программа конфигурирования иерархической структуры объектов мониторинга (установки, агрегаты, подшипники и прочее), конфигурирования мнемосхем для мониторинга оперативных измерений и настройки связи между программой обработки и программными модулями связи. Программа конфигурирования является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.
4) Программа отображения и визуализации данных измерений представляет графический интерфейс для работы с оперативными архивными данными измерений. Программа предназначена для отображения данных измерений из базы данных в удобном для пользователя виде, мониторинга оперативных данных измерений на мнемосхеме и формирования отчетов о состоянии объектов мониторинга. На основании полученных данных измерений, программа позволяет строить различные типы графиков и проводить анализ работы объектов мониторинга. Программа для отображения и визуализации данных измерений является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| ПО «Техпрогноз» | |||
| программа конфигурирования измерительного контроллера и сбора данных | программа передачи и хранения данных | программа отображения данных | |
| Идентификационное наименование ПО «Техпрогноз» | T echPrognoz.Editor | TechPrognoz.Analisys | T echPrognoz. Client |
| Номер версии (идентификационный номер ПО «Техпрогноз») | 5.5.1.0 | 5.5.1.0 | 5.5.1.0 |
| Цифровой идентификатор ПО «Техпрогноз» | 53 be 74 bf 1b c4 6f 4a 09 57 c1 8f dd 7a 68 82 | 97 c7 45 8a 22 81 6c b3 a6 71 8a 1b b5 47 7e b3 | e7 23 a9 4e 3b 5c a1 83 d2 29 81 97 8d d4 84 0e |
Уровень защиты ПО «Техпрогноз» от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики KD2210 приведены в таблицах 2 - 7.
Таблица 2 - Метрологические характеристики KD2210
| Наименование характеристики | Значение |
| KD2210 на основе САНПО | |
| Измерительный канал № 1 | |
| Диапазон измерений (преобразования) напряжения постоянного тока по динамическому входу, В | от -20 до +20 |
| Диапазон измерений (преобразования) среднеквадратического значения напряжения переменного тока по динамическому входу в диапазоне частот от 0 до 10 000 Гц, В | от 0 до 7 |
| Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений (преобразования) напряжения постоянного тока и среднеквадратического значения напряжения переменного тока в рабочем диапазоне температур, % | ±0,25 |
| Масштабные коэффициенты преобразования параметров вибрации по динамическому входу: - виброускорение (пик), (м/с2)/мВ - виброскорость (пик), (мм/с)/мВ - виброперемещение (пик-пик), мкм/В | 0,1 0,06 0,1 |
| Диапазон измерений (преобразования) силы постоянного тока по токовому входу, мА | от 4 до 20 |
| Диапазон измерений (преобразования) среднеквадратического значения силы переменного тока по токовому входу в диапазоне частот от 0 до 10 000 Гц, мА | от 2/V2 до 10/V2 |
| Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений (преобразования) силы постоянного тока и среднеквадратического значения силы переменного тока по токовому входу в рабочем диапазоне температур, % | ±0,25 |
| Масштабные коэффициенты преобразования параметров вибрации по токовому входу: - виброускорение (пик), (м/с2)/мкА - виброскорость (пик), (мм/с)/мкА - виброперемещение (пик-пик), мкм/мкА | 0,12 0,12 0,12 |
| Диапазон воспроизведений (преобразования) силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведённой (к диапазону воспроизведений) погрешности воспроизведений (преобразования) силы постоянного тока в рабочем диапазоне температур, % | ±0,25 |
| Измерительный канал № 2 | |
| Диапазон измерений частот подключаемых первичных преобразователей, Гц | от 0 до 40 |
| Диапазоны измерений напряжения постоянного тока по динамическому входу, В | от -1 до +1 от -10 до +10 от -20 до +20 |
| Диапазон измерений среднеквадратического значения напряжения переменного тока по динамическому входу в диапазоне частот от 0 до 10 000 Гц, В | от 0 до 7 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений (преобразования) напряжения постоянного тока и среднеквадратического значения напряжения переменного тока в рабочем диапазоне температур, % | ±0,25 |
| Диапазон измерений силы постоянного тока по токовому входу, мА | от 0 до 20 |
| Диапазон измерений (преобразования) среднеквадратического значения силы переменного тока по токовому входу в диапазоне частот от 0 до 10 000 Гц, мА | от 2/V2 до 10/V2 |
| Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений (преобразования) силы постоянного тока и среднеквадратического значения силы переменного тока по токовому входу в рабочем диапазоне температур, % | ±0,25 |
| Диапазон воспроизведений (преобразования) силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведённой (к диапазону воспроизведений) погрешности воспроизведений (преобразования) силы постоянного тока в рабочем диапазоне температур, % | ±0,25 |
| Измерительный канал № 3 | |
| Диапазоны измерений напряжения постоянного тока, мВ | от -25 до +75 от 0 до 1000 |
| Пределы допускаемой приведённой (к диапазону измерений) погрешности измерений (преобразования) напряжения постоянного тока в рабочем диапазоне температур, % | ±0,1 |
| Диапазон воспроизведений (преобразования) силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведённой (к диапазону воспроизведений) погрешности воспроизведений (преобразования) силы постоянного тока в рабочем диапазоне температур, % | ±0,25 |
| KD2210 на основе ВИБ-8 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 5 до 3000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В | от 0,0007 до 5 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, % | ±1,0 |
| Коэффициент масштабного преобразования виброускорения, м/(В-с2) | 100 |
| Диапазоны измерений параметров вибрации, при использовании подключаемых первичных преобразователей: - виброускорение, м/с2 - виброскорость, мм/с | от 0,1 до 500 от 0,01 до 20 |
| KD2210 на основе KDR | |
| Диапазон измерений напряжения постоянного тока (положительной и отрицательной полярности) для модуля измерительного KDM24, В | от 10-3 до 10 (поддиапазоны 10 В; 2 В) |
| Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения постоянного тока для модуля измерительного KDM24, % | ±0,05 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения постоянного тока в режиме «Дифференциальный вход», вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C, для модуля измерительного KDM24, % | ±0,025 |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В: - в режиме «Дифференциальный вход» (при абсолютном мгновенном значении измеряемого напряжения, не превышающем конечного значения поддиапазона измерений для модуля измерительного KDM24) - в режиме «ICP датчик» (для входного напряжения с постоянной составляющей, равной плюс 10 В, и изменением мгновенного значения в пределах от плюс 1 до плюс 19 В в поддиапазоне 5 В, в пределах от плюс 8 до плюс 12 В в поддиапазоне 1 В для модулей измерительных KDM24, KDM25) | от 10-3 до 7,07 (поддиапазоны 10 В; 2 В) от 10-3 до 5 (поддиапазоны 5 В; 1 В) |
| Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока, %: - в режиме «Дифференциальный вход» (для модуля измерительного KDM24) - в режиме «ICP датчик» (для модулей измерительных KDM24, KDM25) | ±(0,05 - 2) согласно таблицы 3 ±(0,1 - 4) согласно таблицы 4 |
| Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C: - в режиме «Дифференциальный вход» (для модуля измерительного KDM24) - в режиме «ICP датчик» (для модулей измерительных KDM24, KDM25) | ±(0,025 - 1) согласно таблицы 5 ±(0,05 - 2) согласно таблицы 6 |
| Диапазон измерений силы постоянного тока для модуля измерительного KDM27, мА | от 10-3 до 20 (однополярный) |
| Пределы допускаемой основной приведённой (к конечному значению диапазона) погрешности измерений силы постоянного тока для модуля измерительного KDM27, % | ±0,05 |
| Пределы допускаемой дополнительной приведённой (к конечному значению диапазона) погрешности измерений силы постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C, для модуля измерительного KDM27, % | ±0,025 |
Таблица 3 - Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24 в режиме «Дифференциальный вход»
| Частота преобразования АЦП, F^, Гц | Частота входного сигнала в режиме «Дифференциальный вход» при измерении | Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24, % | |
| без отсечки постоянной составляющей входного напряжения | с отсечкой постоянной составляющей входного напряжения | ||
| 610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 | от 1 Гц до 0,43 •^пр | от 25 Гц до 0,43 F^ | ±0,05 |
| 19531; 29297; 39063 | от 1 Гц до 0,25включ. | от 25 Гц до 0,25F^ включ. | ±0,1 |
| св. 0,25 •^пр до 0,43 •^пр | св. 0,25 F^ до 0,43 •^пр | ±0,2 | |
| 58594; 78125; 117188 | от 1 Гц до 0,25включ. | от 25 Гц до 0,25F^ включ. | ±0,2 |
| св. 0,25 •^пр до 0,43 •^пр | св. 0,25 •^пр до 0,43 •^пр | ±2 | |
Таблица 4 - Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока для модулей измерительных KDM24, KDM25 в режиме «ICP датчик»_
| Частота преобразования АЦП, F^,, Гц | Частота входного сигнала в режиме «ICP датчик» | Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока для модулей измерительных KDM24, KDM25, % |
| 610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 | от 100 Гц до 0,43 •^пр | ±0,1 |
| 19531; 29297; 39063 | от 100 Гц до 0,25-F^, включ. | ±0,2 |
| св. 0,25 -^пр до 0,43-^пр | ±0,4 |
| Частота преобразования АЦП, F^, Гц | Частота входного сигнала в режиме «ICP датчик» | Пределы допускаемой основной приведённой (к конечному значению поддиапазона) погрешности измерений среднеквадратического значения напряжения переменного тока для модулей измерительных KDM24, KDM25, % |
| 58594; 78125; 117188 | от 100 Гц до 0,25-^пр включ. | ±0,4 |
| св. 0,25 -^пр до 0,43-^пр | ±4 |
Таблица 5 - Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока, вызванной отклонением температуры окружающего воздуха, для модуля измерительного KDM24 в режиме «Дифференциальный вход»_
| Частота преобразования АЦП, F^, Гц | Частота входного сигнала в режиме «Дифференциальный вход» при измерении | Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C, для модуля измерительного KDM24, % | |
| без отсечки постоянной составляющей входного напряжения | с отсечкой постоянной составляющей входного напряжения в | ||
| 610,352; 915,527; 1220,7; 1831,05; 2441,41; | от 1 Гц до 0,43 Fnp | от 25 Гц до 0,43 Fnp | ±0,025 |
| 3662,11; 4882,81; 7324,22; 9765,63; 14648 | от 1 Гц до 0,43 Fnp | от 25 Гц до 0,43 Fnp | ±0,025 |
| 19531; 29297; 39063 | от 1 Гц до 0,25Fnp включ. | от 25 Гц до 0,25 •Fnp включ. | ±0,05 |
| св. 0,25 Fnp до 0,43 Fnp | св. 0,25Fnp до 0,43 Fnp | ±0,1 | |
| 58594; 78125; 117188 | от 1 Гц до 0,25Fnp включ. | от 25 Гц до 0,25 Fnp включ. | ±0,1 |
| св. 0,25 Fnp до 0,43 Fnp | св. 0,25Fnp 0,43Fnp | ±1 | |
Таблица 6 - Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C, для модулей измерительных KDM24, KDM25 в режиме «ICP датчик»
| Частота преобразования АЦП, F^, Гц | Частота входного сигнала в режиме «ICP датчик» | Пределы допускаемой дополнительной приведённой (к конечному значению поддиапазона) погрешности измерений напряжения переменного тока, вызванной отклонением температуры окружающего воздуха от нормальных условий измерений в диапазоне рабочих температур на каждые 10 °C, для модулей измерительных KDM24, KDM25, % |
| 610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648 | от 100 Гц до 0,43 \Рпр | ±0,05 |
| 19531; 29297; 39063 | от 100 Гц до 0,25 \Рпр включ. | ±0,1 |
| св. 0,25•^пр до 0,43•^пр | ±0,2 | |
| 58594; 78125; 117188 | от 100 Гц до 0,25 включ. | ±0,2 |
| св. 0,25 •^пр до 0,43 •^пр | ±2 |
Таблица 7 - Характеристики подключаемых первичных преобразователей (датчиков) вибрации
к KD2210 на основе САНПО
| Диапазоны измерений параметров вибрации при использовании подключаемых первичных преобразователей: - виброускорение (пик), м/с2 - виброскорость (пик), мм/с - виброперемещение (пик-пик), мкм | от 0 до 2000 от 0 до 2000 от 0 до 1000 |
| Диапазон измерений частот подключаемых первичных преобразователей, Гц: - для виброускорения - для виброскорости для виброперемещения | от 2 до 10000 от 10 до 5000 от 10 до 4000 |
Таблица 8 - Технические характеристики KD2210
| Наименование характеристики | Значение характеристики |
| Напряжение питания от источника переменного тока в диапазоне частот от 47 до 64 Гц, В | от 180 до 264 |
| Г абаритные размеры блока управления (длинахширинахвысота), мм, не более | 680x622x331 |
| Масса блока управления, кг, не более | 150 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от -40 до +65 95 |
наносится на титульный лист паспорта методом печати и на стойку на маркировочной табличке.
Комплектность KD2210 представлена в таблице 9.
Таблица 9 - Комплектность KD2210
| Наименование | Обозначение | Количество |
| Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз» | КОМД.425200.002 | 1 шт. |
| Руководство по эксплуатации | КОМД.425200.002РЭ | 1 экз. |
| Паспорт | КОМД.425200.002ПС | 1 экз. |
| Инструкция по монтажу | - | 1 экз. |
| Схема соединений электрическая | - | 1 экз. |
| Методика поверки | КОМД.425200.002МП | 1 экз. |
осуществляется по документу КОМД.425200.002МП «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз». Методика поверки», утвержденному ООО «ИЦРМ» 14.04.2017 г.
Основные средства поверки приведены в таблице 9.
Таблица 9 - Основные средства поверки
| Наименование средства измерений | Регистрационный номер |
| Калибратор-вольтметр универсальный Н4-12 | 37463-08 |
| Генератор сигналов произвольной формы 33210A | 62209-15 |
| Мультиметр 3458А | 25985-09 |
| Магазин сопротивлений Р4834-М1 | 52064-12 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
ГОСТ Р 51841-2001 (МЭК 61131-2-92) «Программируемые контроллеры. Общие технические требования и методы испытаний
КОМД.425200.002ТУ Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз». Технические условия
