Комплекты метеорологические автоматизированные АМК-2, 68182-17

Назначение

Комплекты метеорологические автоматизированные АМК-2 (далее - АМК-2) предназначены для автоматических измерений метеорологических параметров: скорости и направления ветра, атмосферного давления, температуры воздуха, относительной влажности воздуха.

Описание

Принцип действия АМК-2 основан на измерении первичными измерительными преобразователями метеорологических параметров. Измеренные метеорологические параметры преобразуются микроконтроллером модуля МДМП в цифровые коды и передаются на пульт АМК-2.

В качестве первичных измерительных преобразователей используются аналогоцифровые датчики соответствующих физических величин: скорости и направления ветра, атмосферного давления, температуры воздуха, относительной влажности воздуха.

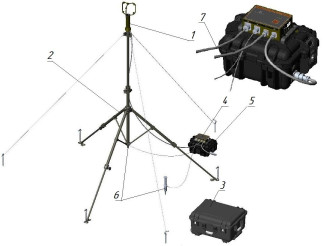

Общий вид АМК-2 приведен на рисунках 1, 2.

Комплект метеорологический автоматизированный АМК-2 состоит из модуля МДМП, пульта АМК-2, блока АКБ соединенных кабельными линиями связи; мачты для установки модуля МДМП на высоте 2,5 м над поверхностью Земли в открытой атмосфере и кейса.

АМК-2 поставляется в двух исполнениях - носимый (исполнение АДБР.416321.065.000.00) и стационарный (исполнение АДБР.416321.065.000.00-01), отличающиеся комплектом поставки.

Текущие значения измеряемых метеорологических параметров отображаются на мониторе пульта АМК-2.

Основные составные части АМК-2:

-    модуль МДМП;

-    пульт АМК-2.

Корпус МДМП, выполнен в виде металлического герметичного цилиндра, в верхней части которого на рамках-держателях размещены три пары ультразвуковых преобразователей (излучатель/приемник), обеспечивающих измерение скорости и направления горизонтальной составляющей скорости ветра, вертикальной составляющей скорости ветра, а так же температуры воздуха.

Принцип действия ультразвукового датчика скорости ветра и температуры основан на физической зависимости скорости распространения акустических колебаний в воздушной среде от плотности, характеризуемой скоростью движения среды (допплеровское смещение), температурой, влажностью и давлением воздуха в среде распространения ультразвука.

В нижней части корпуса МДМП размещены датчики атмосферного давления и влажности воздуха.

В качестве датчика относительной влажности воздуха используется сорбционноемкостной чувствительный элемент, размещенный на плате микроконтроллера, имеющий прямой контакт с воздушной средой, окружающей корпус АМК-2.

В качестве датчика атмосферного давления используется тензометрический чувствительный элемент, размещенный непосредственно на плате микроконтроллера.

ПУ АМК-2 выполняет считывание показаний внешних датчиков, питание и обмен данными с МДМП, отображение кодов обнаруженных ошибок, отображение уровня заряда блока АКБ по величине питающего напряжения, опрос кнопок пленочной клавиатуры.

Вспомогательные составные части АМК-2:

-    блок АКБ для обеспечения автономной работы АМК-2 носимого (исполнение АДБР.416321.065.000.00);

-    кейс для ручной транспортировки составных частей АМК-2 носимого (исполнение АДБР.416321.065.000.00);

-    мачта универсальная - обеспечивает заданную высоту расположения МДМП над поверхностью Земли;

Схема пломбировки АМК-2 от несанкционированного доступа указана на рисунке 3.

еста пломбировки

а)    б)

Рисунок 3 - Схема пломбировки АМК-2 от несанкционированного доступа: а - МДМП (вид сверху) , б - пульт АМК-2 (вид сзади)

Программное обеспечение

Программное обеспечение (ПО) АМК-2 включает:

-    ПО «Программа контроллера модулей МДМП(-01)» АДБР.416321.065.100.00, встроенное в модули МДМП(-01) обеспечивает выполнение следующих задач:

1)    сбор данных с датчиков метеорологических параметров (датчика атмосферного давления, датчика температуры воздуха, датчика влажности воздуха, скорости и направления ветра);

2)    оцифровку сигналов с датчиков метеорологических параметров;

3)    обработку полученных цифровых значений с учетом градуировочных коэффициентов;

4)    расчет значений скорости, направления ветра, и температуры по данным с датчиков метеорологических параметров;

5)    чтение данных из памяти и расчет контрольной суммы ПО;

6)    передачу полученных данных в пульты АМК-2(-01, -02, -03) для дальнейшей обработки.

-    ПО «Программа контроллера пультов АМК-2, АМК-2-02» АДБР.416321.065.200.00, «Программа контроллера пультов АМК-2-01, АМК-2-03» АДБР.416321.065.200.00-01, встроенное в пульты АМК-2, обеспечивает выполнение следующих задач:

1)    прием метеорологических и идентификационных данных с модуля МДМП;

2)    чтение данных из памяти контроллера пультов и расчет контрольной суммы ПО;

3)    передачу запросов к модулю МДМП, на значения измеренных метеорологических параметров;

4)    передачу данных от модуля МДМП, также идентификационных данных ПО модуля МДМП и ПО пульта АМК-2 терминалам (ЭВМ с СПО «Метеокомплект») по запросу с терминала в виде цифрового кода. Прием и передача информации осуществляется по двухпроводной линии связи;

5)    отображение данных о неисправностях АМК-2 (ПО «Программа контроллера пультов АМК-2, АМК-2-02» АДБР.416321.065.200.00);

6)    отображение метеорологических данных полученных с модуля МДМП на встроенном в пульт АМК-2 дисплее (ПО «Программа контроллера пультов АМК-2-01, АМК-2-03» АДБР.416321.065.200.00-01).

-    СПО «Метеокомплект» АДБР.00350-01 34 01 - программа, устанавливаемая на ЭВМ. СПО «Метеокомплект» обеспечивает выполнение следующих задач:

1)    прием и обработку данных с АМК-2 (не более десяти штук);

2)    представление полученных данных от АМК-2 в виде графиков, таблиц и отчетов;

3)    диагностика АМК-2;

4)    хранение данных.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки)

Уровень защиты ПО АМК-2 от непреднамеренных и преднамеренных измерений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики АМК-2

Таблица 3 - Основные технические характеристики

маркировки на корпус пульта АМК-2 рядом с наименованием составной части, а также типографским способом на титульные листы Руководства по эксплуатации и Формуляра.

Комплектность

Таблица 4 - Комплектность АМК-2

Поверка

осуществляется по документу МП 254-0034-2017 «Комплекты метеорологические автоматизированные АМК-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 апреля 2017 г.

Основные средства поверки:

-    государственный первичный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон воспроизведения значений скорости воздушного потока от 0,05 до 100,00 м/с, среднеквадратическое отклонение S0 = 0,1 м/с; диапазон воспроизводимых значений угла направления от 0° до 360°, пределы допускаемой абсолютной погрешности ±1°;

-    государственный рабочий эталон 1 разряда единицы давления в области абсолютного давления в диапазоне от 500 до 1100 гПа, пределы допускаемой абсолютной погрешности основного средства измерений: ±10 Па по ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до-106 кПа;

-    государственный рабочий эталон 1 разряда единицы температуры в диапазоне от 213,15 до 343,15 K (от минус 60 до 70 °С) в области измерений температуры воздушной среды, границы доверительной погрешности основного средства измерений: в диапазоне от минус 60 до 0,01 °С - 0,01 °С; в диапазоне от 0,01 до 70 °С - 0,002 °С по ГОСТ 8.558-2009 ГСИ. Г осударственная поверочная схема для средств измерений температуры;

-    государственный рабочий эталон 2 разряда единицы относительной влажности воздуха в диапазоне от 5 до 100 % при температурах воздуха от минус 50 до 50 °C, пределы допускаемой абсолютной погрешности основного средства измерений: ±1 % по ГОСТ 8.547-2009 ГСИ. Г осударственная поверочная схема для средств измерений влажности газов;

-    штангенциркуль ШЦ-200 с ценой деления 0,1 мм., верхним пределом измерений не менее 200 мм (номер в Госреестре 28051-04).

Допускается применение анологичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на Свидетельство о поверке и в Формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до-106 кПа

ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

АДБР.416321.065.000.00 ТУ «Комплекты метеорологические автоматизированные АМК-2. Технические условия»
