Государственный реестр средств измерений

Осциллографы цифровые запоминающие HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, мод. WaveSurfer 510R, 68188-17

68188-17
Осциллографы цифровые запоминающие серий HDO4000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR, модель WaveSurfer 510R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 68188-17
Наименование СИ Осциллографы цифровые запоминающие
Обозначение типа СИ HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, мод. WaveSurfer 510R
Изготовитель "Teledyne LeCroy, Inc.", США
Год регистрации 2017
Срок свидетельства 01.08.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые запоминающие серий HDO4000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR, модель WaveSurfer 510R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.

Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).

Осциллографы выпускаются в виде следующих модификаций:

-    серия HD04000AR: HD04024AR, HD04034AR, HD04054AR, HD04104AR;

-    серия HD04000AR-MS: HD04024AR-MS, HD04034AR-MS, HD04054AR-MS, HD04104AR-MS;

-    серия HD06000AR: HD06034AR, HD06054AR, HD06104AR;

-    серия HD06000AR-MS: HD06034AR-MS, HD06054AR-MS, HD06104AR-MS;

-    серия HD08000AR: HD08038AR, HD08058AR, HD08108AR;

-    серия MDA800AR: MDA803AR, MDA805AR, MDA810AR;

-    модель: WaveSurfer 510R.

Осциллографы отличаются полосой пропускания, функциональностью. Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов). Модификации серий HD08000AR, MDA800AR и модель WaveSurfer 510R имеют возможность опциональной установки логического анализатора.

На передней панели приборов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS (для модели WaveSurfer 510R), клавиатура.

На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.

На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания, разъем интерфейса USB.

Внешний вид осциллографов приведен на рисунках 1 - 4.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «Teledyne LeCroy MAUI™». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

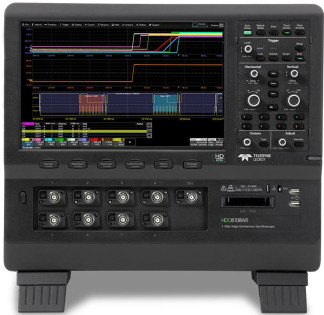

Рисунок 1 - Внешний вид осциллографов серий: HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS и место нанесения знака утверждения типа (А)

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Teledyne LeCroy MAUI™

Номер версии (идентификационный номер ПО)

не ниже 8.4.0.4

Цифровой идентификатор ПО

нет данных

Технические характеристики

представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Характеристика

Модификации

Значение

1

2

3

Число входных аналоговых каналов

Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HD06000AR-MS, модель WaveSurfer 510R

4

Серии HDO8000AR, MDA800AR

8

Максимальная частота дискретизации в реальном времени, ГГц, на канал

Все модификации

10

Максимальная длина записи, МБ, на канал/при объединении каналов

Серии HDO4000AR, HDO4000AR-MS

12,5/25

Серии HDO4000AR, HDO4000AR-MS с опцией памяти «L»

25/50

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR

50/-

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «L»

100/-

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с опцией памяти «XL»

250/-

WaveSurfer 510R

16/32

1

2

3

Канал вертикального отклонения

Номинальное входное сопротивление (переключаемое), Ом

Все модификации

1106±2104,

50±1

Максимальное входное напряжение,

В

-    переменное напряжение

<10 кГц+постоянная составляющая при входном сопротивлении 1 МОм,

-    среднеквадратическое значение при входном сопротивлении 50 Ом

Все модификации

400

5

Разрешение по вертикали, бит

Серии HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR

12

WaveSurfer 510R

8

Диапазон значений установки коэффициентов отклонения, мВ/дел,

-    при входном сопротивлении 1 МОм,

-    при входном сопротивлении 50 Ом

Все модификации

от 1 до 1-104 от 1 до 1-103

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ

Серии HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR

±(0,04-Ко+1), где Ко - значение коэффициента отклонения, мВ/дел

WaveSurfer 510R

±(0,08-Ко+1), где Ко - значение коэффициента отклонения, мВ/дел

Время нарастания переходной характеристики, пс, не более

HD04024AR, HD04024AR-MS

1,75103

HD04034AR, HD04034AR-MS, HD06034AR, HD06034AR-MS, HD08038AR, MDA803AR

1103

HD04054AR, HD04054AR-MS, HD06054AR, HD06054AR-MS, HD08058AR, MDA805AR

700

HD04104AR, HD04104AR-MS, HD06104AR, HD06104AR-MS, HD08108AR, MDA810AR

450

WaveSurfer 510R

415

Полоса пропускания по уровню -3 дБ, при входном сопротивлении 50 Ом/1 МОм, МГц, не менее, при коэффициенте отклонения не менее 2 мВ/дел

HD04024AR, HD04024AR-MS

200/200

HD04034AR, HD04034AR-MS, HD06034AR, HD06034AR-MS, HD08038AR, MDA803AR

350/350

HD04054AR, HD04054AR-MS, HD06054AR, HD06054AR-MS, HD08058AR, MDA805AR

500/500

HD04104AR, HD04104AR-MS, HD06104AR, HD06104AR-MS, HD08108AR, MDA810AR, WaveSurfer 510R

1000/500

1

2

3

Диапазон установки постоянного смещения, В, при входном сопротивлении 50 Ом в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95мВ/дел

Все модификации

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 В/дел

±8

от 20 мВ/дел до 1 В/дел

±10

Диапазон установки постоянного смещения, В, при входном сопротивлении 1 МОм в диапазонах установки коэффициента отклонения

от 1 мВ/дел до 4,95 мВ/дел

Серии HD04000AR,

HD04000AR-MS,

HD06000AR,

HD06000AR-MS,

HD08000AR,

MDA800AR

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 100 мВ/дел

±16

от 102 мВ/дел до 198 мВ/дел

±80

от 200 мВ/дел до 1 В/дел

±160

от 1,02 В/дел до 10 В/дел

±400

от 1 мВ/дел до 4,95 мВ/дел

WaveSurfer 510R

±1,6

от 5 мВ/дел до 9,9 мВ/дел

±4

от 10 мВ/дел до 19,8 мВ/дел

±8

от 20 мВ/дел до 100 мВ/дел

±16

от 102 мВ/дел до 1,0 В/дел

±80

от 1,02 В/дел до 10 В/дел

±160

1

2

3

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки, с/дел

Серии HDO4000AR, HDO4000AR-MS

от 210-10 до 1,25 • 103

Серии HDO4000AR, HDO4000AR-MS с установленной опцией памяти 25 МБ на канал

от 210-10 до 2,5103

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR

от 210-11 до 5103

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 100 МБ на канал

от 210-11 до 1104

Серии HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR с установленной опцией памяти 250 МБ на канал

от 210-11 до 2,5 104

WaveSurfer 510R

от 210-10 до 1103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5F

Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR

±2,5-10-6

WaveSurfer 510R

±1,510-6

Пределы допускаемой абсолютной

погрешности измерения временных интервалов

Тизм, с

Все модификации

±(5FT изм+0,06/Б дискр),

где 5f - относительная погрешность

частоты внутреннего опорного

генератора;

Тизм - измеренный временной интервал, с;

Бдискр - частота дискретизации, Гц

Пределы допускаемой абсолютной

погрешности измерения напряжения постоянного тока постоянным смещением, мВ

Серии HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR

±(0,04Ко+0,01- |исм|+0,0002|Имакс|+1), где Исм - установленное значение напряжения постоянного смещения, мВ; Имакс - максимальное значение напряжения постоянного смещения для установленного коэффициента отклонения, мВ;

Ко - значение коэффициента отклонения, мВ/дел

WaveSurfer 510R

±(0,08Ко+0,015|Исм|+1), где Исм - установленное значение напряжения постоянного смещения, мВ; Ко - значение коэффициента отклонения, мВ/дел

1

2

3

Цифровой логический анализатор (для модификаций с логическим анализатором)

Число входных цифровых каналов

Серии HD04000AR-MS, HD06000AR-MS

16

Серии HD08000AR, MDA800AR с установленной опцией логического анализатора

WaveSurfer 510R с опцией

-    MS-250

-    MS-500

-    MS-500-36

18

18

36

Максимальная частота дискретизации, ГГц, на каждый канал/при объединении каналов

для 16-канального логического

анализатора

для опции MS-250

для опции MS-500

для опции MS-500-36

1,25/

1/

2/

1/2

Пороговые уровни срабатывания

TTL; ECL; CM0S; PECL; LVDS или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Пределы допускаемой абсолютной погрешности установки уровня срабатывания, В

±(0,03-|Uh|+0,1+D/2), где Un - установленный уровень срабатывания, В; D - установленный гистерезис, В

Максимальное входное напряжение, В (пиковое значение)

±30

Общие технические характеристики

Напряжение питания от сети переменного тока, В, частотой от 45 до 400 Гц

от 100 до 240

Г абаритные размеры, мм

Серии HD04000AR, HD06000AR, HD04000AR-MS, HD06000AR-MS

292х400х131

Серии HD08000AR, MDA800AR

375х416х280

WaveSurfer 510R

316x417x238

Масса, кг

Серии HD04000AR, HD06000AR, HD04000AR-MS, HD06000AR-MS

5,86

Серии HD08000AR, MDA800AR

12,2

WaveSurfer 510R

10,3

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от +18 до +28 80

Рабочие условия применения:

-    температура окружающего воздуха,°С

-    относительная влажность воздуха при +30 °С, %, не более

от +5 до +40 80

Знак утверждения типа

наносится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность осциллографов цифровых запоминающих серий HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR, модель WaveSurfer 510R приведена в таблице 3.

Таблица 3 - Комплектность осциллографа

Наименование и обозначение

Количество, шт.

Примечание

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Пробник-делитель

4

Пробник для логического анализатора

1

для модификаций, имеющих логический анализатор

Руководство по эксплуатации

1

Методика поверки ПР-04-2017МП

1

Поверка

осуществляется по документу ПР-04-2017МП «Осциллографы цифровые запоминающие серий HD04000AR, HD04000AR-MS, HD06000AR, HD06000AR-MS, HD08000AR, MDA800AR, модель WaveSurfer 510R. Методика поверки», утвержденному АО «ПриСТ» 22 мая 2017 г. Основные средства поверки:

- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 30374-13, 2 разряд по ГОСТ 8.761-2011)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного

клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения

Техническая документация фирмы «Teledyne LeCroy, Inc.», США

68188-17
Номер в ГРСИ РФ:
68188-17
Производитель / заявитель:
"Teledyne LeCroy, Inc.", США
Год регистрации:
2017
Cрок действия реестра:
01.08.2022
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
