| Номер в госреестре | 68194-17 |
| Наименование СИ | Счетчики электрической энергии электронные однофазные |
| Обозначение типа СИ | НЕВА 10 |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 03.08.2022 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии электронные однофазные НЕВА 10 (далее - счетчики) непосредственного включения предназначены для измерений активной энергии в однофазных двухпроводных цепях переменного тока номинальной частоты 50 Гц.
Принцип работы измерительной схемы счетчиков основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и выдачи этой информации в импульсном или числовом виде на счетный механизм. Результаты измерения сохраняются в счетном механизме счетчика и отображаются на жидкокристаллическом индикаторе (в дальнейшем ЖКИ) или барабанах электромеханического отсчетного устройства ( в дальнейшем ЭМ ОУ).
Счетчики состоят из: датчиков тока; датчиков напряжения; измерительных схем; блока питания; счетного механизма; оптического испытательного выхода; основного передающего устройства, совмещенного с электрическим испытательным выходом.
В качестве датчика тока в счетчиках используется низкоомный шунт. Датчик напряжения представляет собой резистивный делитель. Счётчики могут оснащаться электромеханическим счетным механизмом ЭМ ОУ НЕВА 101, НЕВА 102, НЕВА 103 или электронным счётным механизмом - микроконтроллером с памятью и ЖКИ НЕВА 104, НЕВА 105, НЕВА 106. Счетчики с ЭМ ОУ реализованы на измерительной микросхеме и не имеют встроенного ПО.

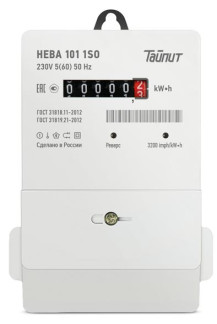

Конструктивно счетчики выполнены в виде электронного модуля размещенного в корпусе с клеммной колодкой и крышкой клеммной колодки.
Счетчики могут иметь цифровой интерфейс для обмена информацией с внешними устройствами.
В зависимости от исполнения счетчики имеют степень защиты от пыли и влаги IP40 или
IP51.
На корпусе и крышке клеммной колодки имеются конструктивные элементы позволяющие навешивать пломбу со знаком поверки и пломбу энергоснабжающей организации.
Счетчики имеют исполнения:
- по типу счетного механизма электромеханический или электронный;
- по значениям базового и максимального токов;
- по количеству измерительных элементов;
- по наличию цифрового интерфейса;
- по типу корпуса и способу установки.
Обозначения счетчиков в зависимости от исполнения приведены в структуре условного обозначения.
Структура условного обозначения счетчиков НЕВА 10 Нева 10 XX X XX XX 1б(1макс)
Ток базовый (максимальный), А
Тип интерфейса:
0 - отсутствует E4 - интерфейс EIA 485 MB - интерфейс MBus CL - токовая петля
Тип датчика тока:
S - шунт
ST - два датчика тока (счётчик с защитой от хищений электроэнергии по нулевому проводу)
Класс точности
1 - класс точности 1 по ГОСТ 31819.21-2012 Номер модели
1 - с ЭМОУ для установки на винты
2 - с ЭМОУ для установки на рейку ТН35 шириной в 1 модуль
3 - с ЭМОУ для установки на рейку ТН35 5 модулей
3/51 - с ЭМОУ для установки на рейку ТН35 шириной в 5 модулей
4 - с ЖКИ для установки на винты
5 - с ЖКИ для установки на рейку ТН35 шириной в 1 модуль
6 - с ЖКИ для установки на рейку ТН35 шириной в 5 модулей
6/51 - с ЖКИ для установки на рейку ТН35 шириной в 5 модулей
Тип счетчика
Место навешивания пломбы со знаком поверки
Программное обеспечение прибора обеспечивает его функционирование. Под управлением ПО, осуществляется считывание информации о результатах измерения, формируемых измерительной микросхемой, сохранение результатов измерений в энергонезависимой памяти, индикация данных и передача информации, хранящейся в памяти счётчика, по интерфейсу, при его наличии.
Запись метрологических коэффициентов в память счётчика с электронным счётным механизмом, возможна только под управлением технологического оборудования, при установке аппаратной перемычки, после снятия пломб со знаком поверки.
Для считывания информации об энергопотреблении используется ПО NevaRead. Идентификационные данные программного обеспечения приведены в таблицах 1-15.
| Таблица 1 - ПО для модификации НЕВА 104 1S0 5 | (60) |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-11.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.11.1 |
| Цифровой идентификатор ПО | 86364ABFE46F761C5ABE55379DE0EDD9 |
| Другие идентификационные данные | - |
Таблица 2 - ПО для модификаций НЕВА 104 1SE4 5(60), НЕВА 104 1SMB 5(60), НЕВА 104 1SCL 5(60)_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-12.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.12.1 |
| Цифровой идентификатор ПО | 55E095B2A74A135EC848D1B8921657EA |
| Другие идентификационные данные | - |
Таблица 3 - ПО для модификации НЕВА 104 1ST0 5(60)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-13.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.13.1 |
| Цифровой идентификатор ПО | F911AC95ED6E8E3 F5B 8E7B 55E5F 6E630 |
| Другие идентификационные данные | - |
| Таблица 4 - ПО для модификации НЕВА 104 1S0 5 | (100) |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-14.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.14.1 |
| Цифровой идентификатор ПО | E67AD90E49BF2875EADF3938D08631E6 |
| Другие идентификационные данные | - |
| Таблица 5 - ПО для модификаций НЕВА 104 1SE4 5(100), НЕВА 104 1SMB 5(100), НЕВА 104 1SCL 5(100) | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-15.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.15.1 |
| Цифровой идентификатор ПО | FB394F4D6627044A08F4500CA0F8A2B8 |
| Другие идентификационные данные | - |
| Таблица 6 - ПО для модификации НЕВА 104 1ST0 5(100) | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-16.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.16.1 |
| Цифровой идентификатор ПО | F037C03F33A913D1DF53B7F12651AADD |
| Другие идентификационные данные | - |
| Таблица 7 - ПО для модификации НЕВА 105 1S0 5(40) | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-21.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.21.1 |
| Цифровой идентификатор ПО | 1590A1553C17716C26562D8EC19BBC02 |
| Другие идентификационные данные | - |
| Таблица 8 - ПО для модификации НЕВА 106 1S0 5 | (60) |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-31.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.31.1 |
| Цифровой идентификатор ПО | B65895563EA7E93A08FD1DA6643BC923 |
| Другие идентификационные данные | - |
Таблица 9 - ПО для модификаций НЕВА 106 1SE4 5(60), НЕВА 106 1SMB 5(60), НЕВА 106 1SCL 5(60)_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-32.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.32.1 |
| Цифровой идентификатор ПО | 20469DF106E351B17B546966E365EF57 |
| Другие идентификационные данные | - |
Таблица 10 - ПО для модификации НЕВА 106 1ST0 5(60)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-33.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.33.1 |
| Цифровой идентификатор ПО | E3E8411EE1D335C4D2667A2ECC9BC4E4 |
| Другие идентификационные данные | - |
Таблица 11 - ПО для модификаций НЕВА 106 1S0 5(80), НЕВА 106 1S0 5(100)
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-34.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.34.1 |
| Цифровой идентификатор ПО | 9032CF297241FE78D4B384406970D1A1 |
| Другие идентификационные данные | - |
Таблица 12 - ПО для модификаций НЕВА 106 1SE4 5(80), НЕВА 106 1SMB 5(80), НЕВА 106 1SCL 5(80), НЕВА 106 1SE4 5(100), НЕВА 106 1SMB 5(100), НЕВА 106 1SCL 5(100)_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-35.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.35.1 |
| Цифровой идентификатор ПО | 24E44C77180BD724955C788768760B94 |
| Другие идентификационные данные | - |
Таблица 13 - ПО для модификаций НЕВА 106 1ST0 5(80), НЕВА 106 1ST0 5(100)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.010-36.1 Д1 |
| Номер версии (идентификационный номер ПО) | v.36.1 |
| Цифровой идентификатор ПО | 13DB445184214DEF3ED143D836C4199A |
| Другие идентификационные данные | - |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.002-01 Д2 |
| Номер версии (идентификационный номер ПО) | v.1.0 |
| Цифровой идентификатор ПО | 773628e07ec160797eb939ea92c0590c |
| Другие идентификационные данные | - |
Таблица 15 - ПО NevaWrite
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТАСВ.411152.002-02 Д2 |
| Номер версии (идентификационный номер ПО) | v.1.0 |
| Цифровой идентификатор ПО | e4d8759c5a10abe3a079c580e117ace |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
приведены в таблицах 16 и 17.
Таблица 16 - Метрологические характеристики счетчиков
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Номинальные напряжения, В | 230 |
| Рабочий диапазон напряжений, В | от 0,7 Цном до 1,2 Цном |
| Базовый (максимальный) ток, А | 1(10); 5(40); 5(60); 5(80); 5 (100); 10 (100) |
| Дополнительная погрешность счётчиков в рабочем диапазоне напряжений от 0,7 ином до 1,2 ином, не более % | ±0,7 |
| Постоянная счетчика, имп./кВт-ч | 16000, 3200, 1600, 1000 |
| Частота сети, Гц | 50±2,5 |
| Стартовый ток счётчиков | 0,004 1б |
| Полная мощность потребляемая: - в цепи напряжения не более, В-А - в цепи тока, при номинальном токе, не более, В-А | 8,5 0,1 |
| Активная мощность потребляемая в цепи напряжения не более, Вт | 2,0 |
Таблица 17 - Технические характеристики счетчиков
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Диапазон температур транспортирования и хранения, °С | от -50 до +70 |
| Относительная влажность воздуха при температуре +30оС, не более, % | 90 |
| Габаритные размеры (высота, ширина, глубина) не более, мм: НЕВА 101, НЕВА 104 НЕВА 103, НЕВА 106 НЕВА 103/5, НЕВА 106/5 НЕВА 102, НЕВА 105 | 165x115x50 93x90x65 105x90x70 120x20x70 |
| Наименование характеристики | Значение |
| Масса не более, кг: НЕВА 101, НЕВА 104, НЕВА 103 (103/5), НЕВА 106 (106/5) НЕВА 102, НЕВА 105 | 6 1 о" о" |
| Средняя наработка до отказа не менее, ч | 280 000 |
наносится на лицевой панели или корпус счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульных листах эксплуатационной документации типографским способом.
Комплектность счетчиков приведена в таблице 18.
Таблица 18 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии электронный НЕВА 10 (одна из модификаций) | - | 1 |
| Паспорт | ТАСВ.411152.010 ПС | 1 |
| Методика поверки (поставляется по требованию потребителя) | ТАСВ.411152.010 ПМ | 1 |
осуществляется по документу ТАСВ.411152.010 ПМ «Счетчики электрической энергии электронные однофазные НЕВА 10. Методика поверки», утвержденному ФГУП «ВНИИМС»
16.05.2017 года.
Основные средства поверки:
установка автоматическая однофазная для поверки счетчиков электрической энергии НЕВА-Тест 6103 (Регистрационный номер в Федеральном информационном фонде 49992-12);
установка для проверки параметров электробезопасности GPI-725 (Регистрационный номер в Федеральном информационном фонде 46633-11);
вольтметр цифровой универсальный В 7-78/1 (Регистрационный номер в Федеральном информационном фонде 52147-12);
частотомер электронно-счетный Ч3-63 (Регистрационный номер в Федеральном информационном фонде №32496-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в паспорт счетчика или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ТАСВ411152.010 ТУ Счетчики электрической энергии однофазные НЕВА 10. Технические условия
