| Номер в госреестре | 68197-17 |
| Наименование СИ | Системы |
| Обозначение типа СИ | Компакс® |
| Изготовитель | Общество с ограниченной ответственностью НПЦ "Динамика" - Научно-производственный центр "Диагностика, надежность машин и комплексная автоматизация" (ООО НПЦ "Динамика"), г. Омск |
| Год регистрации | 2017 |
| Срок свидетельства | 03.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы КОМПАКС® (далее - системы) предназначены для измерений параметров абсолютной и относительной вибрации, линейного перемещения, избыточного давления жидкости или газа, температуры, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты вращения роторов машин и для оценки и прогнозирования технического состояния оборудования.
Принцип действия систем основан на преобразовании физических параметров (вибрация, перемещение, давление, температура, напряжение, ток и т. д.) контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, соединенных через выносные модули с диагностической станцией.
Сигналы от первичных преобразователей (датчиков) поступают в измерительный модуль, где производится их аналоговая обработка и преобразование в цифровой вид. В цифровом виде информация обрабатывается (фильтруется, интегрируется, вычисляются характеристики) процессором измерительного модуля и передается через кабельные линии связи в диагностический контроллер (персональный компьютер).
Вся информация о техническом состоянии оборудования отображается на экране монитора в виде специального табло, где представлены количественные и качественные характеристики признаков.
Системы представляют собой программно аппаратный комплекс, состоящий из измерительных каналов с распределенной параллельно-последовательной структурой. Количество и виды измерительных каналов входящих в системы определяются проектом.
Системы выпускаются в следующих исполнениях, отличающихся набором измерительных каналов и назначением:
- КОМПАКС® - система диагностики и мониторинга динамического оборудования;
- КОМПАКС®-РПП - стендовая система вибродиагностики подшипников;
- КОМПАКС®-РПМ - стендовая система диагностики и оценки качества сборки роторов консольных насосов;
®
- КОМПАКС -РПЭ - стендовая система диагностики технического состояния электродвигателей;
®
- КОМПАКС -РПГ - стендовая система управления проведением комплексных испытаний и диагностики насосных агрегатов в сборе, включающая подсистему вибродиагностики;
- КОМПАКС®-ЭКСПРЕСС-3 - бортовая система мониторинга технического состояния электропоездов;
®
- КОМПАКС -ЭКСПРЕСС-ТР3 - система диагностики технического состояния секций электропоездов;
- КОМПАКС®-АЭ - система диагностики и мониторинга статического оборудования;
®
- КОМПАКС -ПАЗ - система диагностики и мониторинга динамического оборудования на базе противоаварийной защиты;
- КОМПАКС®-мобайл - мобильная система вибродиагностики динамического оборудования;
- КОМПАКС®-микро - персональная система вибродиагностики динамического оборудования.
В качестве первичных преобразователей (датчиков) применяются:
Измерительные каналы систем построены в соответствии с одной из аппаратных платформ, приведенных в таблице 1.
Структурная схема измерительного канала систем приведена на рисунке 1.
- пьезоэлектрические виброизмерительные преобразователи (ВИП) AB-311FRU, АВ-ЗПЕЯО, AB-320FRM, AB-321FK, AB-317-5, АВ-330, АК-3165, датчики вибрации 5128, 5129, 5136;
- датчик перемещения 5007;
- термопары с номинальной статической характеристикой ТХК (L) по ГОСТ Р 8.585-2001;
- трансформаторные преобразователи тока (ТПТ) ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V, трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А, ХН-32-250А/5А, ХН-32-300А/5А, ХН-32-400А/5А, датчики тока 5304, 5307, 5308;
- датчики давления 412 ДИ-0,1, 412 ДИ-0,6, 412 ДИ-1,6, 412 ДИ-2,5, 412 ДИ-4,0, 412 ДИ-6,0, 412 ДИ-10, 412 ДИ-16;
- таходатчик индукционный ТДИ-1, датчик оборотов 5605, фотодатчик ФД-2,
- датчик линейных перемещений «КОКОС»;
- датчик АЭ 5703;
- датчик 5902.
ВИП AB-311FRU, AB-311FRО применяется совместно с преобразователем 4503 при подключении к блоку ПАЗ.
ВИП АВ-330 применяются совместно с блоком усилителей 4108 при подключении к модулю 3333.1.
Датчик перемещения 5007 применяется совместно с адаптером МР.
Фотодатчик ФД-2 применяется совместно с адаптером 4803.
Для питания датчиков давления 412 ДИ, датчиков перемещения 5007 и адаптеров МР, датчиков вибрации 5128, 5129, 5136, датчиков с напряжением питания 5 В и током потребления до 10 мА применяются модули питания датчиков 4613.
Для питания большой группы датчиков давления 412 ДИ (от 6 до 24 датчиков) или датчиков перемещения 5007 и адаптеров МР (до 18 датчиков и адаптеров) применяются модули питания 4619.
Для питания датчиков «КОКОС» применяются модули питания 4615.
| Наименование характеристики | Наименование платформы | |||||
| CORKET® | CORNETT- EXPRESS | CORJVET^-2 | КОМПАЬСС^-Р | КОМПАКС *-ПАЗ | Вибр о анализ атор 8710 | |
| Максимальное количество измерительных каяалов: - широкополосных: - из них синхронно; - цифровых | SO (на линию) | 8 (на модуль) | 128 {на сегмент) | 64 (на оптический сегмент) | 11 | (1 - виброускорения. 1 - частоты вращения) |
| 1 (64 на систему) | 8 (2 на модуль, 8 на систему) | 64 | 11 | т | ||
| 320 | 32 | 512 | 64 | - | 1 (температуры) | |
| Полоса пропускания широкополосного канала. кГц; не менее | 20 | 12.6 | 14 | 280 | 30 | 20 |
| Интерфейс | Ethernet 10 100BASE-TX | Ethernet 10 100 BASE-IX | Ethernet 10 100BASE-TX (взрывозащшценный) | Ethernet 10 100BASE-TX (взрыво з ащшце нный) п WiFi (IEEE 802.11 b gn) | Ethernet 10 100BASE-TX | WiFi (ffiEES02.11 b g'n) н USB 2 .0 |
| Протяженность линии модулей, сегмента, м; не более | 500 | 100* | 750 | 2000** | - | - |
| Протяженность линии датчика. м_ не более | 500 | 500 | 500 | 100 | 300 | 192 |
| В зр ыб оз а щнщенно е исполнение | OExiallC | - | OExiallC | lExibllB | OExiallC | QExiaIICT3 Ga |
| Поряд о к ре гис трацни сигналов | по след овате л ь но -пар а л л е л ьньш | последовательно-иараллел ьньщ (рас пред еле нняя обработка сигналов) | параллельный | по следо вате л ь но-пар адд ельный | ||
| Наименование характер истикн | Наименование платформы | |||||
| CORNET* | CORNER- EXPRESS | CORNET1-2 | КОМПАКС 1-Р | КОМПАКС ^ПАЗ | Виброанализатор S710 | |
| Целевое назначение | стационарные распределенные системы диагностики и мониторннгав реальном времени динамического оборудования опасных производств | бортовые системы мониторинга в реальном времени моторвагонного подвижного состава | стационарные, бортовыеи мобильные распределенные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств | многоканальные, параллельные системы диагностики н мониторинга в реальном времени динамического и статического оборудования опасных производств | системы диагностики и моншорннга в реальном времени динамического оборудование опасны* производств на базе систем протнвоавринной защиты | персональные системы диагностики и мониторинга динамического оборудования опасных производств |
| Примечания: * - определяется интерфейсом Ethernet 1 O' 100BASE-TX, может быть увеличена за счет применения коммутаторов Ethernet; **- определяется интерфейсам Fast Ethernet 100BASE-¥Х н применением многомодового волокна, можетбыть увелнченаза счет применена соответствующих меднаконвертерсв | ||||||
Лист № 3 Всего листов 25
В качестве измерительных модулей применяются:
- модуль PIM 4455 - платформа «CORNET®»;
- модуль PIM 4443 - платформа «CORNET®-2»;
- модуль PIM 4440.3 - платформа «CORNET®-EXPRESS»;
- модуль 3333.1 - платформа «КОМПАКС®-Р»;
- блок ПАЗ - платформа «КОМПАКС®-ПАЗ»;
- виброанализатор 8710 - платформа «Виброанализатор 8710».
Модули 4402 применяются для увеличения числа датчиков с аналоговым интерфейсом (за исключением фотодатчика ФД-2, таходатчика индукционного ТДИ-1 и датчика «КОКОС»), подключенных к измерительному модулю.
Модули 4403 применяются для увеличения числа датчиков с выходом типа «сухой контакт», подключенных к измерительному модулю.
В качестве модулей гальванической развязки применяются:
- модули GDM, ГР 3239 - платформа «CORNET»;
- контроллер полевой сети 2979 - платформы «CORNET-2»;
- медиаконвертер 4570- платформа «КОМПАКС-Р».
Управление модулями осуществляется диагностическим контроллером или компьютером, на базе которых должна выполняться диагностическая станция, диагностический шкаф или пульт оператора.
Внешний вид составных частей систем приведен на рисунках 2-14.
Схема пломбировки от несанкционированного доступа измерительных модулей представлена на рисунке 16.
г)
g
ж)
в)
а) - AB-311FRU, AB-31 ^О;
б) - AB-320FRM;
в) - AB-321FK;
г) - AB-317-5
д) - АВ-330;
е) - АК-3165;
ж) - 5128;
з) - 5129;
и)- 5136
Рисунок 2 - Общий вид ВИП и датчиков вибрации
г) д) е)
а) - ТПТ-1-1 А/0.1 V;
б) - ТПТ-1-5А/0.1 V;
в) - 5304;
г) - 5307;
д) - 5308;
е) - трансформаторы тока разъемные ХН-32-100А/5А, ХН-32-150А/5А, ХН-32-200А/5А, ХН-32-2500А/5А, ХН-32-3300А/5А, ХН-32-400А/5А
к?
в)
а) - таходатчик индукционный ТДИ-1;
б) - датчик оборотов 5605;
в) - фотодатчик ФД-2
Рисунок 8 - Общий вид датчика 5902
д) е)

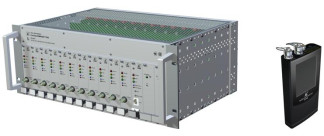

а) - PIM 4455;
б) - PIM 4443;
в) - PIM 4440.3;
г) - 3333.1;
д) - блок ПАЗ;
е) - виброанализатор 8710
Рисунок 10 - Общий вид измерительных модулей
а) - 4503;
б) - 4108;
в) - 4803;
г) - МР
а) б)
а) - 4402;
б) - 4403
Рисунок 12 - Общий вид модулей 4402 и 4403
в) г)
а) - 4613, 4615;
б) - 4619
а) - GDM;
б) - ГР 3239;
в) - контроллер полевой сети 2979
г) - медиаконвертер 4570
Рисунок 14 - Общий вид модулей гальванической развязки
в) г)
а) - PIM 4455, PIM 4443, PIM 4440.3;
б) - 3333.1;
в) - блок ПАЗ;
г) - виброанализатор 8710
Рисунок 16 - Схема пломбировки от несанкционированного доступа
Системы и её исполнения функционируют под управлением специального программного обеспечения (далее - ПО) записанного в измерительные модули и являющимся их неотъемлемой частью, и ПО устанавливаемом на диагностический контроллер или персональный компьютер.
ПО измерительных модулей выполняет функции измерения, преобразования измеренных значений и передачи измерительной информации в диагностический контроллер или персональный компьютер для индикации и дальнейшей обработки.
Конструкция измерительных модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО устанавливаемого на диагностический контроллер или персональный компьютер исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Модуль PIM 4455 | |
| Идентификационное наименование ПО | 4455.hex |
| Номер версии (идентификационный номер) ПО | не ниже 16 |
| Цифровой идентификатор ПО | недоступен |
| Модуль PIM 4443 | |
| Идентификационное наименование ПО | 4453.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1 |
| Цифровой идентификатор ПО | недоступен |
| Модуль PIM 4440.3 | |
| Идентификационное наименование ПО | 4440.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1 |
| Цифровой идентификатор ПО | недоступен |
| Модуль 3333.1 | |
| Идентификационное наименование ПО | Img3333 1 |
| Номер версии (идентификационный номер) ПО | не ниже 224 |
| Цифровой идентификатор ПО | недоступен |
| Блок ПАЗ | |
| Идентификационное наименование ПО | Img2002 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | недоступен |
| Виброанализатор 8710 | |
| Идентификационное наименование ПО | 8710.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО | недоступен |
| ПО КОМПАКС® | |
| Идентификационное наименование ПО | КОМПАКС 6 |
| Номер версии (идентификационный номер) ПО | не ниже 10.2 |
| Номер сборки (идентификационный номер) ПО | не ниже 281 |
| Цифровой идентификатор ПО | недоступен |
| Идентификационное наименование ПО | КОМПАКС 7 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.1 |
| Общая ревизия (идентификационный номер) ПО | не ниже 3971 |
| Цифровой идентификатор ПО | недоступен |
Таблица 3 - Метрологические характеристики каналов измерений СКЗ параметров абсолютной вибрации_
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 1 до 100 |
| Диапазон измерений СКЗ виброскорости, мм/с* | от 1 до 100 |
| Диапазон измерений СКЗ виброперемещения, мкм* | от 4 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц: - AB-311FRО, 5136 - AB-311FRU, AB-317-5, AB-320FRM, AB-321FK, АВ-330, 5129 - AK-3165, 5128 | от 2 до 3000 от 10 до 3000 от 10 до 10000 |
| Наименование характеристики | Значение |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц | от 10 до 1000 |
| Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц | от 10 до 200 |
| Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений (на базовой частоте) при измерении, %: - СКЗ виброускорения (159,2 Гц) - СКЗ виброскорости (159,2 Гц) - СКЗ виброперемещения (40 Гц) | ±2,5 ±3,5 ±4,0 |
| Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %: - СКЗ виброускорения - СКЗ виброскорости - СКЗ виброперемещения | ±3,5 ±4,0 ±4,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, % | ±0,1 |
| Условия эксплуатации: - температура окружающего воздуха, °С: - AB-311FRO, AB-311FRU, АВ317-5, АВ-32^К, AK-3165 - АВ-330 - АВ-320FRM, 5128, 5129, 5136 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -60 до +80 от -60 до +50 от -20 до +50 98 от 84 до 107 |
| * измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм, вычисляются по формулам: а ч к = V з а’ 6 S= ■ 103 = 2 ■ 10* где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 4 - Метрологические характеристики каналов измерений параметров относительной вибрации и расстояния до контролируемой поверхности_
| Наименование характеристики | Значение |
| Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм | от 50 до 1400 |
| Диапазон рабочих частот при измерении относительного виброперемещения, Гц | от 5 до 2000 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, % | ±5,0 |
| Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более | ±5,0 |
| Диапазон измерений расстояния до контролируемой поверхности, мкм | от 1400 до 2800 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, % | ±5,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -60 до +80 98 от 84 до 107 |
| * измеряемые значения размаха относительного виброперемещения S2a, мкм, вычисляются по формуле: S2a - 2\/2 10 , где a - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. | |
Таблица 5 - Метрологические характеристики каналов измерений температуры (без учета погрешности термопар)_
| Наименование характеристики | Значение |
| НСХ подключаемых термопар по ГОСТ Р 8.585-2001 | ТХК (L) |
| Диапазон измерений, °С | от -50 до +800 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры, °С | ±1,0 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +60 98 от 84 до 107 |
Таблица 6 - Метрологические характеристики каналов измерений силы тока
| Наименование характеристики | Значение | |
| Диапазон измерений силы постоянного тока, А: - 5304 | от -600 до +600 | |
| Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: | ||
| - ТПТ-1-1 А/0.1 V | от 0 до 1 | |
| - ТПТ-1-5 А/0.1 V | от 0 до 5 | |
| - 5304 | от 0 до 600 | |
| - 5307 | от 0 до 300 | |
| - 5308 | от 0 до 50 | |
| - ХН-32-100А/5А совместно с ТПТ-1-5А/0 | 1 V | от 0 до 100 |
| - ХН-32-150А/5А совместно с ТПТ-1-5А/0 | 1 V | от 0 до 150 |
| - ХН-32-200А/5А совместно с ТПТ-1-5 А/0 | 1 V | от 0 до 200 |
| - ХН-32-250А/5А совместно с ТПТ-1-5 А/0 | 1 V | от 0 до 250 |
| - ХН-32-300А/5А совместно с ТПТ-1-5А/0 | 1 V | от 0 до 300 |
| - ХН-32-400А/5А совместно с ТПТ-1-5 А/0 | 1 V | от 0 до 400 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±1,0 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, % | ±1,0 |
| Пределы допускаемой дополнительной погрешности измерений силы постоянного тока и СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С: - ТПТ-1-А/0.1 V; ТПТ-1-5 А/0.1 V; 5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А - 5304 - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -50 до +60 от 0 до +60 98 от 84 до 107 |
Таблица 7 - Метрологические характеристики каналов измерений давления
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа: - 412 ДИ-0,1 - 412 ДИ-0,6 - 412 ДИ-1,6 - 412 ДИ-2,5 - 412 ДИ-4,0 - 412 ДИ-6,0 - 412 ДИ-10 - 412 ДИ-16 | от 0 до 0,1 от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 от 0 до 10,0 от 0 до 16,0 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, % | ±0,5 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности | 2,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +80 98 от 84 до 107 |
Таблица 8 - Метрологические характеристики каналов измерений частоты вращения и частоты следования импульсов_
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, Гц: - ТДИ-1, 5605 - ФД-2 - 5007 с адаптером МР | от 4 до 467 от 0,1 до 200 от 0,1 до 5000 |
| Диапазон измерений частоты следования импульсов, Гц: | от 0,1 до 10000 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения и частоты следования импульсов, % | ±0,2 |
| Пределы допускаемой дополнительной погрешности измерений частоты вращения и частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +80 98 от 84 до 107 |
Таблица 9 - Метрологические характеристики каналов измерений напряжения
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, мВ | от -1000 до +1000 |
| Диапазон измерений СКЗ напряжения переменного тока, мВ | от 0 до 1000 |
| Диапазон частот напряжения переменного тока, Гц | от 2 до 20000 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, % | ±0,15 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %: - в диапазоне частот от 2 до 5 Гц вкл. - в диапазоне частот св. 5 до 10000 Гц вкл. - в диапазоне частот св. 10000 до 20000 Гц вкл. | не нормируются ±0,5 не нормируются |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +60 98 от 84 до 107 |
Таблица 10 - Метрологические характеристики каналов измерений линейного перемещения
| Наименование характеристики | Значение |
| Диапазон измерений линейного перемещения, мм | от 0 до 300 |
| Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, % | ±5,0 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности | 1,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +80 98 от 84 до 107 |
Таблица 11 - Метрологические характеристики каналов измерений параметров импульсного сигнала
| Наименование характеристики | Значение |
| Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее | 95 |
| Динамический диапазон измерений амплитуды напряжения, дБ, не менее | 86 |
| Динамический диапазон измерений энергии сигнала, дБ, не менее | 120 |
| СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более | 13 |
| Диапазон рабочих частот, кГц | от 25 до 265 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ | ±1 |
| Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ | ±2 |
| Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ | ±2 |
| Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более | ±3 |
| Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее | 30 |
| Максимальная скорость обработки импульсов в одноканальном режиме, с-1, не менее | 10000 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. | ±1 |
| Диапазон измерений длительности импульса, мкс | от 50 до 500000 |
| Пределы допускаемой относительной погрешности измерений длительности импульса, мкс | ±10 |
| Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности | 0,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +80 98 от 84 до 107 |
Таблица 12 - Метрологические характеристики каналов измерений силы переменного тока высокой частоты
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, мА | от 1 до 100 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % | ±10 |
| Частота повторения импульсов, Гц, не более | 10000 |
| Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, % | ±2 |
| Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности | 0,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +3 5 °С, %, не более - атмосферное давление, кПа | от -50 до +60 98 от 84 до 107 |
Таблица 13 - Общие технические характеристики системы
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | 230±23 50,0±0,5 |
| Потребляемая мощность, В-А, не более*: - платформа CORNET®® - платформа CORNET®-EXPRESS - платформа CORNET®-2 - платформа КОМПАКС®®-Р - платформа КОМПАКС®-ПАЗ | 200+n^11+ n2-50 174 200+n3-7 200+ пэ-60 701 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 70,0 до 106,7 (от 525 до 800) |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 80000 |
| * где n1 - количество модулей GDM, n2 - количество модулей ГР 3239, n3 - количество контроллеров полевой сети 2979 | |
| Наименование составной части системы | Г абаритные размеры, мм, не более | Масса, кг, не более |
| ВИП АВ-311FRU, ВИП AB-311FRO | 045x33 | 0,38 |
| ВИП AB-320FRM | 29х30х36 | 0,40 |
| ВИП AB-321FR | 45x22x30 | 0,38 |
| ВИП AB-330 | 42х42х42 | 0,40 |
| ВИП AX-3165 | 014x19 | 0,03 |
| ВИП АВ-317-5 | 045x33 | 0,48 |
| Датчик вибрации 5128 | 021,9x28,6 | 0,03 |
| Датчик вибрации 5129 | 022,0x31,7 | 0,04 |
| Датчик вибрации 5136 | 031,1x36,1 | 0,05 |
| Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V, TOr^^A^.! V | 060x28 | 0,10 |
| Трансформатор тока разъемный ХН-32 | 90х110х52 | 0,60 |
| Датчик тока 5304 | 100х100х44 | 0,30 |
| Датчик тока 5307 | 95х100х48 | 0,50 |
| Датчик тока 5308 | 63х70х48 | 0,30 |
| Датчик давления 412 ДИ | 032x80 | 0,15 |
| Фотодатчик ФД-2 | 34x42x100 | 0,20 |
| Таходатчик индукционный ТДИ-1 | 030x240 | 0,28 |
| Датчик оборотов 5605 | 78х39х123 | 0,25 |
| Датчик перемещения 5007 | 010x48 | 0,08 |
| Датчик «КОКОС» | 0150х1013 | 18,00 |
| Датчик АЭ 5703 | 35,0х42,3х31,3 | 0,07 |
| Имитатор датчика АЭ 8113 | 35,0х42,3х39 | 0,10 |
| Датчик 5902 | 176,0х198,7х49,0 | 0,60 |
| Адаптер MP | 56,0x84,3x30,0 | 0,12 |
| Адаптер 4803 | 88,0х85,5х27,0 | 0,30 |
| Адаптер ДПС 4205 | 28х64х32 | 0,10 |
| Блок усилителей 4108 | 60,0х83,5х40,2 | 0,20 |
| Преобразователь 4503 | 116,6х86,0х35,2 | 0,30 |
| Модуль 3333.1 | 231,9х136,2х82,1 | 1,70 |
| Модуль PIM 4440.3 | 309,0х140,0х38,5 | 1,50 |
| Модуль PIM 4443 | 309,0х140,0х38,7 | 2,10 |
| Модуль PIM 4455 | 309,0х140,0х38,7 | 1,70 |
| Модуль 4402 | 64,0х75,4х50,1 | 0,11 |
| Модуль 4403 | 64,0х75,4х50,1 | 0,11 |
| Модуль питания датчиков 4613 | 309,0x140,0x38,7 | 1,50 |
| Модуль питания 4615 | 309,0x140,0x38,4 | 1,70 |
| Модуль питания 4619 | 135х124х30 | 1,00 |
| Модуль GDM | 50,5x128,5x195,0 | 0,40 |
| Модуль ГР 3239 | 143,5х43,0х340,0 | 2,50 |
| Медиаконвертер 4570 | 29,9х127,4х130,3 | 0,30 |
| Виброанализатор 8710 | 68,0х145,5х24,0 | 0,30 |
| Блок ПАЗ 2002 | 482,6х177,0х341,7 | 10,0 |
| Контроллер полевой сети 2979 | 270х177х280 | 4,70 |
| Наименование составной части | Степень защиты |
| ВИП AB-311FRU | |
| ВИПAB-320FRM | |
| ВИП AB-321FK | |
| ВИП ЛК-3165 | IP67 |
| Датчик вибрации 5128 | |
| Датчик вибрации 5136 | |
| Датчик АЭ 5703 | |
| Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V | |
| Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V | |
| Датчик давления 412 ДИ | |
| Фотодатчик ФД-2 | IP54 |
| Таходатчик индукционный ТДИ-1 | |
| Имитатор датчика АЭ 8113 | |
| Виброанализатор 8710 | |
| Датчик «КОКОС» | IP44 |
| Медиаконвертер 4570 | IP40 |
| Модуль ГР 3239 | |
| Датчик 5902 | |
| Адаптер MP | |
| Адаптер 4803 | |
| Датчик тока 5307 | |
| Датчик тока 5308 | |
| Преобразователь 4503 | |
| Модуль 3333.1 | |
| Модуль PIM 4443 | |
| Модуль PIM 4455 | |
| Модуль PIM 4440.3 | IP20 |
| Модуль 4402 | |
| Модуль 4403 | |
| Модуль GDM | |
| Модуль питания датчиков 4613 | |
| Модуль питания 4615 | |
| Модуль питания 4619 | |
| Датчик тока 5304 | |
| Трансформатор тока разъемный ХН-32 | |
| Блок ПАЗ 2002 | |
| Контроллер полевой сети 2979 |
Таблица 16 - Маркировка взрывозащиты
| Наименование оборудования | Маркировка взрывозащиты |
| ВИП AB-311FRU | РО ExiaI/0ExiaIICT6 |
| ВИПAB -320FRM | |
| ВИП AB-321FK | |
| ВИП ЛК-3165 |
| Наименование оборудования | Маркировка взрывозащиты |
| Датчик вибрации 5128 | 0ExiaIICT6 |
| Датчик вибрации 5136 | |
| Датчик давления 412 ДИ | |
| Таходатчик индукционный ТДИ-1 | |
| Датчик перемещения 5007 | |
| Датчик «КОКОС» | |
| Датчик АЭ 5703 | |
| Имитатор датчика АЭ 8113 | |
| Адаптер MP | |
| Модуль PIM 4455 | |
| Фотодатчик ФД-2 | 0ExiaIICT5 |
| Адаптер 4803 | |
| Преобразователь 4503 | |
| Модуль PIM 4443 | |
| Медиаконвертер 4570 | 0ExiaopisIICT5 Ga |
| Модуль 3333.1 | 0ExiaIICT4 |
| Виброанализатор 8710 | 0ExiaIICT3 Ga |
| Модуль GDM | [Exia]I/[Exia]Irc |
| Трансформаторные преобразователи тока ТПТ-1-1 А/0.1 V | [Exia]Irc |
| Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V | |
| Модуль ГР 3239 | |
| Блок ПАЗ 2002 (модуль реле монитора 3252) |
наносится на лицевой панели стойки системы фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра.
Таблица 17 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Оборудование системы КОМПАКС® | ||
| 1.1 Взрывозащищённые оборудование системы КОМПАКС® | ||
| ВИП AB-311FRU | КОБМ.433642.001-20 | По согласованию |
| ВИП AB-311FRО | КОБМ.433642.001-15 | с заказчиком |
| ВИП AB-320FRM | КОБМ.433642.002-20 | |
| ВИП AB-321FK | КОБМ.433642.003 | |
| ВИП АВ-330 | КОБМ.433642.038 | |
| ВИП АК-3165 | КОБМ.433642.015 | |
| Датчик вибрации 5128 | КОБМ.433642.028 | |
| Датчик вибрации 5129 | КОБМ.433642.029 | |
| Датчик вибрации 5136 | КОБМ.433642.036 | |
| Трансформаторный преобразователь тока ТПТ-1-1 А/0.1 V | КОБМ.434724.001 -02 | |
| Трансформаторный преобразователь тока ТПТ-1-5Л/0.1 V | КОБМ.434724.001 | |
| Датчик тока 5307 | КОБМ.434724.007 | |
| Датчик тока 5308 | КОБМ.434724.008 | |
| Наименование | Обозначение | Количество |
| Датчик давления 412 ДИ | КОБМ.406233.001 | |
| Фотодатчик ФД-2 | КОБМ.468229.005 | |
| Таходатчик индукционный ТДИ-1 | КОБМ.402142.002 | |
| Датчик перемещения 5007 | КОБМ.402169.007 | |
| Датчик «КОКОС» | КОБМ.402115.001 | |
| Датчик АЭ 5703 | КОБМ.433633.003 | |
| Датчик 5902 | КОБМ.434726.002 | |
| Адаптер MP | КОБМ.468151.009 | |
| Адаптер 4803 | КОБМ.469133.003 | |
| Имитатор датчика АЭ 8113 | КОБМ.469153.003 | |
| Блок усилителей 4108 | КОБМ.468731.017 | |
| Преобразователь 4503 | КОБМ.735322.008 | |
| Модуль 3333.1 | КОБМ.466256.001-03 | |
| Модуль PIM 4443 | КОБМ.468363.069 | |
| Модуль PIM 4455 | КОБМ.468363.055 | |
| Модуль 4402 | КОБМ.468212.002 | |
| Модуль 4403 | КОБМ.468212.003 | |
| Модуль питания датчиков 4613 | КОБМ.436614.013 | |
| Модуль питания 4615 | КОБМ.436111.010 | |
| Модуль питания 4619 | КОБМ.436614.019 | |
| Модуль GDM | КОБМ.468364.024 | |
| Модуль ГР 3239 | КОБМ.468363.039 | |
| Контроллер полевой сети 2979 | КОБМ.468364.069 | |
| Медиаконвертер 4570 | КОБМ.468153.070 | |
| Виброанализатор 8710 | КОБМ.468222.010 | |
| Блок ПАЗ 2002 | КОБМ.468244.002 | |
| 1.2 Оборудование системы КОМПАКС® общепромышленного исполнения | ||
| ВИП АВ-317-5 | КОБМ.433642.032 | |
| Датчик тока 5304 | КОБМ.411111.004 | |
| Трансформатор тока разъемный ХН-32 | КОБМ.671221.001 | По согласованию с заказчиком |
| Датчик оборотов 5605 | КОБМ.402412.005 | |
| Адаптер ДПС 4205 | КОБМ.468353.005 | |
| Модуль PIM 4440.3 | КОБМ.468363.063 | |
| Контроллер диагностический* | - | |
| 2 Комплекты | ||
| Кабельные линии связи* | - | |
| Коробка ответвительная* | - | |
| Коробка соединительная* | - | |
| Кожух адаптера* | - | По согласованию с заказчиком |
| Кожух модуля* | - | |
| Шкаф модульный* | - | |
| Комплект датчикодержателей* | - | |
| Комплект установочных изделий* | - | |
| Комплект монтажных изделий* | - | |
| Наименование | Обозначение | Количество |
| 3 Документация | ||
| Руководство по эксплуатации | КОБМ.421451.002 РЭ** | 1 экз. |
| Формуляр | КОБМ.421451.002 ФО** | 1 экз. |
| Методика поверки | КОБМ.421451.017 МП | 1 экз. |
| Примечания: | ||
| * Тип определяются требованиями проекта по согласованию с заказчиком. ** Обозначение документа согласно обозначению исполнения системы. | ||
®
осуществляется по документу КОБМ.421451.017 МП «ГСИ. Системы КОМПАКС . Методика поверки», утвержденному ФБУ «Омский ЦСМ» 30.09.2016 г.
Основные средства поверки:
- преобразователь пьезоэлектрический 8305 (рег. №8513-81): диапазон измерений виброускорения от 0,1 до 10000 м/с2; рабочий диапазон частот от 1 до 14000 Гц; отклонение коэффициента преобразования от номинального значения не более 0,5 % неравномерность АЧХ не более 0,5 %;
- усилитель заряда 2626 (рег. №7109-79): диапазон частот от 0,3 до 100000 Гц; пределы допускаемой относительной погрешности ±0,5 %;
- мультиметр цифровой 34401А (рег. №54848-13): ВПИ диапазона измерений напряжения постоянного и переменного тока 10 В; пределы погрешности измерений постоянного напряжения A: ±(1,5-10-5-D+4-10-6-E) В; пределы погрешности измерений переменного напряжения A: ±(4-10-4-D+3-10-4-E) В;;
- станция для калибровки преобразователей вибрации 9155D-831 (рег. №45699-10): диапазон воспроизведения СКЗ виброускорения от 1 до 100 м/с2; диапазон воспроизведения частот виброускорения от 2 до 20000 Гц;
- калибратор 8003 (рег. №25732-03): диапазон воспроизведения СКЗ виброускорения от 1 до 100 м/с2; диапазон воспроизведения частот виброускорения от 10 до 3000 Гц; диапазон воспроизведения НСХ термопары от -50 до +800 °С; диапазон воспроизведения напряжения постоянного тока от 0,5 до +2000 мВ;
- мультиметр цифровой 34410А (рег. №47717-11): ВПИ диапазона измерений напряжения постоянного тока 1 В; ВПИ диапазона измерений напряжения переменного тока 1, 10 В; пределы погрешности измерений постоянного напряжения A: ±(3,5-10-5-D+7-10-6-E) В; пределы погрешности измерений переменного напряжения A: ±(4-10-3-D+8-10-4-E) В;
- генератор сигналов произвольной формы 33521А (рег. №5215-12): диапазон частот выходного синусоидального сигнала от 1 мкГц до 30 МГц; диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 30 МГц; диапазон установки амплитуды выходного сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки частоты A: ±(M0-6f+1,540-11) Гц;
- генератор сигналов произвольной формы АКИП-3402: диапазон частот выходного синусоидального сигнала от 1 мкГц до 50 МГц; диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 25 МГц; диапазон установки размаха напряжения выходного сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки частоты 5: ±2-10-5;
- частотомер электронносчетный Ч3-57 (рег. №6081-77): диапазон измерений частот от 0,1 Гц до 500 МГц; диапазон измерений длительности импульсов от 1 мкс до 10 с;
- индикатор часового типа ИЧ-10 по ГОСТ 577-68: диапазон измерений от 0 до 10 мм; цена деления 0,01 мм;
- термометр лабораторный электронный ЛТ-300: диапазон измерений от -50 до +300 °С; пределы допускаемой абсолютной погрешности ±0,05 °С;
- измеритель RLC-7821 (рег. №53914-13): диапазон измерений электрического сопротивления переменному току от 6,25 Ом до 410 кОм; пределы погрешности измерений сопротивления переменному току А: ±[0,03-10-2^+0,02-10-2^-(1+КА)-(1+^|)-(1+КВ+Кс)] Ом;
- шунт измерительный стационарный взаимозаменяемый 75ШСМ.М (рег. №40474-09): номинальное падение напряжения 75 мВ; номинальный ток: 5 А; класс точности 0,5;
- манометр грузопоршневой (рег. №61479-15): от 1 до 60 МПа; класс точности 0,05;
- калибратор давления Fluke 718Ex (рег. №47783-11): от 6,89 до 2068 кПа; пределы погрешности измерений давления у: ±0,05 %;
- линейка измерительная металлическая по ГОСТ 427-75: диапазон измерений от 0 до 1000 мм; цена деления 1 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем с требуемой точностью.
Знак поверки наносится:
- в виде оттиска поверительного клейма в разделе «Свидетельство о поверке» формуляра на систему КОБМ.421451.002 ФО при первично поверке;
- в виде оттиска поверительного клейма на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ 16957-80 Анализаторы многоканальные амплитудные. Основные параметры и общие технические требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 53564-2009 Контроль состояния и диагностика машин. Мониторинг состояния оборудования опасных производств. Требования к системам мониторинга КОБМ.421451.017 ТУ Система КОМПАКС®. Технические условия
| Зарегистрировано поверок | 477 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
