Система измерительно-информационная СИИ ПВ, 68201-17

Система измерительно-информационная СИИ ПВ (далее - Система) предназначена для измерения количества тепловой энергии и параметров теплоносителя (массовый расход, масса, температура, давление) в водяных и паровых системах теплоснабжения, параметров химически очищенной воды и обессоленной воды (массовый расход, масса, температура, давление, количество тепловой энергии), получаемых ООО "КИНЕФ" от филиала ПАО «ОГК-2» -Киришская ГРЭС г. Кириши, Ленинградской области, и используемых в водяных и паровых системах теплоснабжения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	68201-17
Наименование СИ	Система измерительно-информационная
Обозначение типа СИ	СИИ ПВ
Изготовитель	ООО "Эмерсон", г.Москва
Год регистрации	2017
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия системы основан на применении измерительных компонентов системы (средств измерений) для измерения тепловой энергии, количества и параметров теплоносителя (вода, перегретый пар, химически очищенная и обессоленная вода), зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений и объединенных в измерительную систему с помощью контроллера измерительного ROC827.

Система работает следующим образом:

-расходомеры Mass ProBar (осредняющие напорные трубки "ANNUBAR DIAMOND II+", “ANNUBAR 485” и преобразователи многопараметрические 3051SMV) измеряют массовые расходы в трубопроводах пара 7 ата и 14 ата.

-измерительные комплексы с применением стандартных сужающих устройств (стандартные диафрагмы и преобразователи многопараметрические 3095, 3051SMV) измеряют массовый расход в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды, обессоленной воды и трубопроводе пара высокого давления 7 МПа.

Для обеспечения требуемого диапазона измерений массового расхода в трубопроводах:

-химически очищенной воды установлено по два преобразователя многопараметрических

3095;

-обессоленной воды и пара 7 МПа установлено по два преобразователя многопараметрических 3051SMV.

Преобразователи температуры и давления утвержденных типов измеряют температуру и избыточное давление в трубопроводах водяной системы теплоснабжения, трубопроводе химически очищенной воды, трубопроводе обессоленной воды и паропроводах на границе балансовой принадлежности. Также измеряется температура и давление в трубопроводе холодной воды, используемой для подпитки систем теплоснабжения, барометрическое давление и температура воздуха. Результаты измерений давления, температуры и массового расхода теплоносителя поступают в контроллер ROC 827 по аналоговым входам (4-20) мА, где выполняется преобразование аналоговых сигналов в значения измеряемых величин и вычисление количества тепловой энергии и массы теплоносителя.

Измеренные значения передаются в компьютер автоматизированного рабочего места АРМ СИИ ПВ для отображения.

Система измеряет количество тепловой энергии по двум тепловыводам водяного теплоснабжения (прямой и обратный), трубопроводу химически очищенной воды, трубопроводу обессоленной воды и 7 паропроводам систем парового теплоснабжения без возврата конденсата (паропроводы 7 ата № 1, 2, паропроводы 14 ата № 1, 2, 3, 4 и паропровод 7 МПа). На АРМ СИИ ПВ отображаются:

- дата и время включения системы, текущие дата и время, время непрерывной наработки системы за час, текущие и предыдущие сутки, текущие и предыдущие месяцы;

- текущие и средние за час, сутки, месяц значения давлений, температур, массовых расходов теплоносителя по всем трубопроводам, а также суммарных количеств отпущенного теплоносителя, количества тепловой энергии.

Система также обеспечивает:

- создание и хранение в часовых, суточных и месячных архивах результатов измерений и вычислений;

- создание и вывод на печать отчетов;

- индикацию аварийных ситуаций.

Передача информации на АРМ СИИ ПВ осуществляется по проводной линии связи

Ethernet.

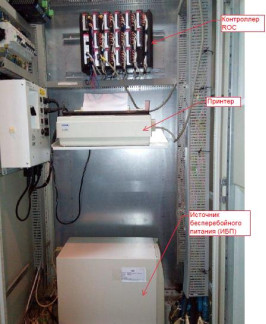

Общий вид шкафа с контроллером ROC Системы представлен на рисунке 1.

Таблица 1.1 - Средства измерений (далее - СИ), входящие в состав Системы

№

п/п

Наименование

Рег. №

Кол-во

Номер в ГРСИ РФ:

68201-17

Производитель / заявитель:

ООО "Эмерсон", г.Москва

Год регистрации:

2017
