| Номер в госреестре | 68218-17 |
| Наименование СИ | Анализаторы общего углерода |
| Обозначение типа СИ | Biotector серий B7000 и B3500 |
| Изготовитель | "BioTector Analytical Systems Ltd.", Ирландия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы общего углерода Biotector серий B7000 и B3500 (далее - анализаторы) предназначены для измерений массовой концентрации органического и неорганического углерода в водных растворах.
Принцип действия анализаторов основан на окислении углерода до диоксида углерода с последующим детектированием диоксида углерода при помощи ИК датчика.
Конструктивно анализаторы Biotector серии B7000 состоят из двух отсеков. В верхнем отсеке расположены блок питания, электрическая схема, а также встроенный микропроцессор, который запрограммирован на настройку, обработку сигналов датчиков и хранение результатов измерений. Отсек защищен крышкой, на котором размещен ЖК-дисплей.
Нижний отсек представляет собой аналитический блок, включающий в себя систему подачи пробы, окислительный реактор с газовой схемой для подачи кислорода (окисленного до озона), фильтры-поглотители и измерительной ячейкой с инфракрасным датчиком.
Анализаторы Biotector серии B3500 имеют аналогичное строение, но компоненты размещены в едином отсеке.
Для проведения анализа проба закачивается насосом в ячейку «реактор», туда же добавляется кислота до pH~2 для перевода TIC (общего неорганического углерода) в CO2. Из ячейки «реактора» CO2 попадет в конденсатор, где конденсирует и поступает в измерительную ячейку, где проходит измерение. Процесс измерения отображается на экране анализатора.
Далее проба в ячейке «реакторе» подщелачивается до pH~12, через нее пропускается озон (который получается во встроенном генераторе из кислорода воздуха), в результате реакции из TOC (общего органического углерода) получают карбонаты и оксалаты. В ячейку снова поступает кислота до pH~2, в результате реакции карбонаты и оксалаты переходят в CO2. Из ячейки CO2 попадет в конденсатор, где конденсирует и поступает в измерительную ячейку, где проходит измерение. Процесс измерения отображается на экране анализатора.
По результатам измерений массовых концентраций общего углерода (TC), общего органического углерода (TOC) и общего неорганического углерода (TIC) рассчитывается массовая концентрация летучих органических веществ (VOC) в пробе.
Анализаторы различаются габаритными размерами и диапазонами измерений (см. табл. 2). Анализаторы Biotector серии B7000 представлены двумя исполнениями: на стандартный и на расширенный диапазоны.

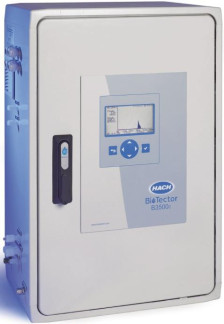

Общий вид анализаторов общего углерода Biotector серий B7000 и B3500 представлен на рисунке 1.
| Место нанесения | > I | |
| пломбы | Место нанесения | |
| пломбы |
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Анализаторы общего углерода Biotector серий B7000 и B3500 имеют встроенное программное обеспечение «BioTector», специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение | |||||
| B7000i standard range | B7000i high range | B3500 ul | B3500c В3500s В3500dw | B3500e | ||
| Идентификационное наименование ПО | BioTector | |||||
| Номер версии (идентификационный номер) ПО | 05.01.00 | 02.07.01 | ||||
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение характеристики | ||
| B7000i standard range | |||
| Диапазон измерений массовой концентрации углерода, мг/дм3 диапазон 1 диапазон 2 диапазон 3 | от 0,6 до 100,0 от 3,0 до 1000,0 от 60 до 10000 | ||
| Пределы допускаемой погрешности измерений массовой концентрации углерода | |||
| диапазон 1 | от 0,6 до 10 мг/дм3 включ. | ±0,3 мг/дм3 (абсолютная) | |
| 3 св. 10 до 100 мг/дм | ±3 % (относительная) | ||
| диапазон 2 | от 3,0 до 50 мг/дм включ. | ±1,5 мг/дм (абсолютная) | |
| св. 50 до 1000 мг/дм3 | ±3 % (относительная) | ||
| диапазон 3 | от 60 до 1000 мг/дм3 включ. | ±30 мг/дм3 (абсолютная) | |
| св. 1000 до 10000 мг/дм3 | ±3 % (относительная) | ||
| B7000i high range | |||
| Диапазон измерений массовой концентрации углерода, мг/дм3 диапазон 1 диапазон 2 диапазон 3 | от 0,9 до 250,0 от 12 до 2000 от 60 до 20000 | ||
| Пределы допускаемой погрешности измерений массовой концентрации углерода | |||
| диапазон 1 | от 0,9 до 15 мг/дм3 включ. | ±0,45 мг/дм3 (абсолютная) | |
| св. 15 до 250 мг/дм3 | ±3 % (относительная) | ||
| диапазон 2 диапазон 3 | от 12 до 200 мг/дм3 включ. | ±6 мг/дм3 (абсолютная) | |
| св. 200 до 2000 мг/дм3 | ±3 % (относительная) | ||
| от 60 до 1000 мг/дм3 включ. | ±30 мг/дм3 (абсолютная) | ||
| св. 1000 до 20000 мг/дм3 | ±3 % (относительная) | ||
| B3500e | |||
| Диапазон измерений массовой концентрации углерода, мг/дм3 | |||
| диапазон 1 | от 0,9 до 250,0 | ||
| диапазон 2 | от 4,0 до 1000 | ||
| Наименование характеристик | Значение характеристики | |
| Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
| диапазон 1 | от 0,9 до 15 мг/дм3 включ. | ±0,45 мг/дм3 (абсолютная) |
| св. 15 до 250 мг/дм3 | ±3 % (относительная) | |
| диапазон 2 | от 4,0 до 50 мг/дм включ. | 2 мг/дм3 (абсолютная) |
| св. 50 до 1000 мг/дм3 | ±4 %(относительная) | |
| B3500c/В3500s/В3500dw | ||
| Диапазон измерений массовой концентрации углерода, мг/дм3 диапазон 1 диапазон 2 | от 0,06 до 25 от 1,0 до 100 | |
| Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
| диапазон 1 | 3 от 0,06 до 1,00 мг/дм включ. | ±0,03 мг/дм (абсолютная) |
| св. 1 до 25 мг/дм | ±3 % (относительная) | |
| диапазон 2 | от 1,0 до 10,0 мг/дм3 включ. | ±0,5 мг/дм3 (абсолютная) |
| св. 10 до 100 мг/дм3 | ±5 % (относительная) | |
| B3500ul | ||
| Пределы допускаемой абсолютной / относительной погрешности измерений массовой концентрации углерода диапазон 1 | от 0,01 до 5 | |
| Пределы допускаемой погрешности измерений массовой концентрации углерода | ||
| диапазон 1 | от 0,01 до 0,5 мг/дм3 | ±0,01 мг/дм3 (абсолютная) |
| св. 0,5 до 5 мг/дм3 | ±2 % ((относительная) | |
Таблица 3 - Технические характеристики
| Наименование характеристик | Значение характеристики |
| Характеристики источника питания: | 230 В/50 Гц |
| напряжение, В и частота, Гц | 115 В/60 Гц |
| Потребляемая мощность, Вт, не более | |
| B7000i standard range/high range | 300 |
| B3500ul/B3500c/В3500s/В3500dw/B3500e | 100 |
| Выходной сигнал, мА | от 4 до 20 |
| Г абаритные размеры, мм | |
| B7000i standard range/high range | |
| - глубина, мм, не более | 320 |
| - ширина, мм, не более | 750 |
| - высота, мм, не более | 1250 |
| B3500c/В3500s/В3500dw/B3500e | |
| - глубина, мм, не более | 320 |
| - ширина, мм, не более | 500 |
| - высота, мм, не более | 750 |
| B3500ul | |
| - глубина, мм, не более | 320 |
| - ширина, мм, не более | 500 |
| - высота, мм, не более | 1000 |
| Наименование характеристик | Значение характеристики |
| Масса, кг, не более | |
| B7000i standard range/high range | 130 |
| B3500c/В3500s/В3500dw/B3500e | 60 |
| B3500ul | 56 |
| Условия эксплуатации: | |
| B7000i standard range/high range | |
| »-» о/"ч - температура окружающей среды, С | от +5 до +40 |
| - температура анализируемой среды, С | от +2 до +60 |
| - относительная влажность воздуха, % | от 5 до 85 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| B3500ul/B3500c/В3500s/В3500dw/B3500e | |
| - температура окружающей среды, С | от +5 до +45 |
| - температура анализируемой среды, С | от +2 до +60 |
| - относительная влажность воздуха, % | от 5 до 85 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 12000 |
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 209-0029-2016 | 1 экз. |
осуществляется по документу МП 209-0029-2016 «Анализаторы общего углерода Biotector серий B7000 и B3500. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2017 г.
Основные средства поверки:
- СО состава калия фталевокислого кислого (бифталата калия) ГСО 2216-81 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
Техническая документация фирмы BioTector Analytical Systems Ltd, Ирландия
