| Номер в госреестре | 68221-17 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-ДУИ |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-ДУИ (далее - система) предназначена для измерений мгновенных значений напряжения, силы и частоты переменного тока.
Принцип действия системы при измерении напряжения основан на усилении (ослаблении) входного сигнала, аналогово-цифровом преобразовании напряжения в цифровой код в АЦП и выдаче цифрового кода измерительной информации на внешние устройства. Принцип действия системы при измерении силы тока основан на измерении напряжения, формируемого на встроенном шунте (сопротивлении с известным значением) при протекании через него электрического тока, и вычислении значения силы тока по известной зависимости. Принцип действия системы при измерении частоты основан на быстром преобразовании Фурье выборки мгновенных значений периодического сигнала.
Функционально система выполнена по модульному принципу и применяется для автоматизированного контроля и измерений параметров входных и выходных электрических сигналов датчиков серии ДУИ в процессе их изготовления и проведения различных видов испытаний, визуализации и документирования результатов измерений и расчетов. Измерения напряжения, силы тока и частоты обеспечиваются восьмиканальным измерителем мгновенных значений напряжения МДН8И-01.
Конструктивно система включает в себя блок электронный БЭ222, состоящий из LXI носителя мезонинных модулей MezaBOX с установленным мезонином - измерителем мгновенных значений напряжения МДН8И-01, коммутационные устройство УС-ДУИ для подключения объектов контроля, ПЭВМ (ноутбук с манипулятором типа «мышь» и принтером), комплект кабелей.
По условиям применения система соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от +5 до +35 °С и относительной влажностью воздуха от 40 до 80 % при температуре +25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

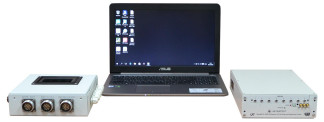

Общий вид системы автоматизированной измерительной ТЕСТ-ДУИ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа носителя MezaBOX с установленным мезонином представлена на рисунке 2. Пломбировка предусмотрена разрывной наклейкой на винтах крепления верхней крышки к корпусу устройства.
Рисунок 2 - Схема пломбировки от несанкционированного доступа носителя мезонинов MezaBOX
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 957294D4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений мгновенных значений напряжения, В | от 0,01 до 50 |
| Пределы допускаемой абсолютной погрешности измерений мгновенных значений напряжения, В: в диапазоне от 0,01 до 1 В включ. в диапазоне св. 1 до 50 В | ±0,0005 ±0,005 |
| Диапазон измерений мгновенных значений силы переменного тока, А | от 0,1 до 5,0 |
| Пределы допускаемой абсолютной погрешности измерений мгновенных значений силы тока, А | ±0,005 |
| Диапазон измерений частоты напряжения переменного тока, Гц | от 980 до 1020 |
| Пределы допускаемой абсолютной погрешности измерений частоты напряжения переменного тока, Гц | ±1 |
| Количество каналов, шт. | 8 |
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение переменного тока, В частота напряжения переменного тока | 220,0±4,4 50,0±0,5 |
| Потребляемая мощность, ВА, не более | 75 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания, МОм, не менее | 20 |
| Габаритные размеры блока электронного БЭ222 (ширина х высота х длина), мм, не более | 196x66x305 |
| Масса, кг, не более | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % | от +5 до +35 от 40 до 80 |
наносится на титульные листы руководства по эксплуатации и формуляра методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол. |
| Блок БЭ222: | ФТКС.411259.244 | 1 шт. |
| Измеритель мгновенных значений напряжения МДН8И-01 | ФТКС.468266.057-01 | 1 шт. |
| MezaBOX | ФТКС.469133.006-02 | 1 шт. |
| Устройство УС-ДУИ | ФТКС.687420.169 | 1 шт. |
| Кабель | ФТКС.685621.722 | 1 шт. |
| Кабель USB-AB | 1 шт. | |
| Кабель коммутационный | 1 шт. | |
| ПЭВМ | 1 шт. | |
| Принтер | 1 шт. | |
| Манипулятор типа «мышь» | 1 шт. | |
| Коврик для манипулятора типа «мышь» | 1 шт. | |
| ОС Windows (32 bit) | 1 экз. | |
| Microsoft Office | 1 экз. | |
| Антивирусное программное обеспечение | 1 экз. | |
| Система автоматизированная измерительная ТЕСТ-ДУИ Комплект эксплуатационных документов | 1 компл. | |
| Система автоматизированная измерительная ТЕСТ-ДУИ Комплект ЗИП-О | ФТКС.305656.203 | 1 компл. |
| Комплект программного обеспечения ТЕСТ-ДУИ | ФТКС.87037-01 | 1 компл. |
осуществляется по документу ФТКС.411713.244РЭ «Система автоматизированная измерительная ТЕСТ-ДУИ. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ООО «КИА» 02 февраля 2017 г.
Основные средства поверки:
установка для проверки параметров электрической безопасности GPT-79804 (рег. № 50682-12);
мультиметр 3458А (рег. № 25900-03); вольтметр GDM-78261 (рег. № 52669-13); калибратор универсальный 9100Е (рег. № 25985-09).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в формуляр системы в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8. 022-91 ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16... 30 А
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ФТКС.411713.244ТУ Система автоматизированная измерительная ТЕСТ-ДУИ. Технические условия
