| Номер в госреестре | 68228-17 |
| Наименование СИ | Пробники дифференциальные |
| Обозначение типа СИ | DP-50 |
| Изготовитель | "PINTEK Electronics Co. Ltd.", Тайвань |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники дифференциальные DP-50 (далее-пробники) предназначены для измерений амплитудных и временных параметров высоковольтных дифференциальных и асимметричных сигналов совместно с осциллографами и вольтметрами.
В основе работы пробников лежит принцип действия дифференциального усилителя, выходной сигнал которого пропорционален разнице между значениями напряжения на двух входах пробника.
Пробники представляют из себя дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал.
Конструктивно пробники выполнены в виде переносного моноблока.
Пробники имеют четыре фиксированных коэффициента ослабления входного сигнала 100, 200, 500 и 1000. Переключатель коэффициентов ослабления расположен на лицевой стороне пробника. В верхней части пробника имеются гнезда для подключения измеряемого сигнала. В нижней части пробника расположен выходной высокочастотный разъем BNC для подсоединения измерительного прибора (осциллографа, вольтметра). В комплект пробников входят наконечники, обеспечивающие безопасную работу с высоким напряжением.

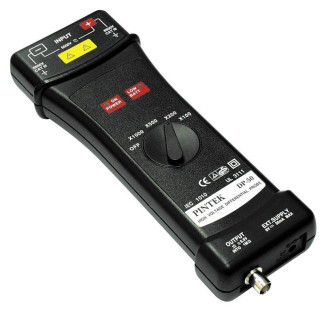

Внешний вид пробников с указанием мест нанесения знака утверждения типа, знака поверки и пломбирования представлен на рисунках 1 - 4.
отсутствует.
приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, кГц | от 0 до 300 |
| Коэффициент деления (ослабления) | 100, 200, 500, 1000 |
| Пределы допускаемой относительной погрешности коэффициента деления, % | ±3 |
| Входное сопротивление в дифференциальном режиме, МОм | не менее 50 |
| Максимальное пиковое значение измеряемого напряжения в дифференциальном режиме, В: при коэффициенте деления 1000 | 3500 |
| при коэффициенте деления 500 | 1750 |
| при коэффициенте деления 200 | 700 |
| при коэффициенте деления 100 | 350 |
| Максимальное пиковое значение синфазного напряжения, В | 3250 |
| Коэффициент ослабления синфазного сигнала, дБ, не менее: на частоте 50 Гц | 100 |
| на частоте 20 кГц | 80 |
| на частоте 300 кГц | 60 |
| Смещение выходного напряжения, мВ | от -10 до +10 |
| Выходное сопротивление, Ом | от 48 до 52 |
Таблица 2- Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 9±1 |
| Потребляемый ток, мА, не более | 35 |
| Масса, кг, не более | 0,3 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 250 х 86 х 37 |
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 80 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель пробника в виде наклейки.
Комплект пробника приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Заводской номер | Количество |
| Пробник дифференциальный | DP-50 | 13010816, 13020434, 13020435, 13020437, 13020438, 13020442, 20042901, 20051130, 20051252, 20160271, 20160272, 20160274, 20160275, 20160276, 20160277 | 15 шт. |
| Сетевой адаптер 230 В - 9 В DC | AD-0900300 DV | б/н | 15 шт. |
| Соединительный провод с зажимом типа «Крокодил» | 15 пар | ||
| Наконечник на зажим | - | 30 шт. | |
| У паковочная коробка | - | 15 шт. | |
| Руководство по эксплуатации | DP-50-16 РЭ | - | 15 экз. |
| Методика поверки | 651-17-014 МП | - | 15 экз. |
осуществляется по документу 651-17-014 МП «Инструкция. Пробники дифференциальные DP-50. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.01.2017 г.
Основные средства поверки:
-калибратор многофункциональный Fluke 5720А, регистрационный номер 52495-13 в Федеральном информационном фонде;
-вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пробников с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса пробника в виде наклейки и на свидетельство о поверке в виде поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 45 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
