| Номер в госреестре | 68231-17 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | ПОТОК АЛЬФА ПЛЮС |
| Изготовитель | ООО "Инженерное бюро Альфа", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные "ПОТОК АЛЬФА ПЛЮС" (далее - системы) предназначены для измерений массы, объема, температуры жидких продуктов (молоко и молочные продукты, соки и соковые концентраты, растительное масло, пиво, мальтоза, вода питьевая, техническая, кислоты, щелочи, лакокрасочные изделия, водноспиртовые растворы, ликероводочные и спиртосодержащие жидкости, коньячные спирты, коньяки, пиво, слабоалкогольные напитки, вина и виноматериалы и др.), объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе.
Принцип действия систем основан на измерении массы и/или объема температуры и плотности жидких продуктов с использованием массового, электромагнитного или вихревого расходомеров с последующей обработкой и передачей результатов измерений на устройство отображения или в канал передачи данных для архивации.
Системы состоят из:
- одного или нескольких массовых расходомеров Promass (Госреестр № 15201-11), Promass 100, 200 (Госреестр № 57484-14), Micro Motion (Госреестр № 45115-10), электромагнитных расходомеров Promag (Госреестр № 14589-14), Симаг 11-М (Госреестр № 56126-13) и (или) вихревых расходомеров Prowirl (Госреестр № 15202-14), Prowirl 200 (Госреестр №58533-14) -по одному на каждый измерительный канал;
- одного или нескольких датчиков температуры Pt100;
- перекачивающего насоса (при необходимости);
- модуля измерительного (устройство сбора и передачи данных) (один на систему);
- рабочего места оператора.
Дополнительно, для исключения влияния газовой составляющей, может устанавливаться воздухоотделитель.
В зависимости от применения системы могут иметь следующие исполнения:
А - для измерений объема водноспиртовых растворов, вина и виноматериалов, объемной концентрации (крепости) и объема безводного этилового и денатурированного спирта в растворе;
Б - для измерений массы и/или объема и температуры жидких не спиртосодержащих продуктов.
В системах А объем водноспиртовых растворов вычисляется по измеренным методом Кориолиса значениям массы и плотности, плотность водноспиртового раствора - резонансным методом, а температура - при помощи встроенного в прибор датчика температуры. Для измерений объема вина, виноматериалов и пива применяются электромагнитные расходомеры, а для измерений температуры - отдельный датчик температуры.
В системах Б масса рабочей среды измеряется методом Кориолиса, температура - при помощи встроенного в прибор отдельного датчика температуры. Для измерений объема применяются электромагнитные и/или вихревые расходомеры, а для измерений температуры - отдельный датчик температуры.
Для систем А на основании первичной измерительной информации в модуле измерительном проводится расчет, архивация и местная индикация суммарного объема измеряемой среды суммарного объема безводного спирта, приведенного к 20 °С и объемной концентрации этилового, коньячного или денатурированного спирта, содержащегося в измеряемой среде (крепости). Модуль измерительный имеет встроенную опцию Ethernet для передачи данных в информационную систему в стандартизованном формате. Опционально модуль предполагает подключение штучного счетчика бутылок (цифровой протокол Modbus). Объем измеряемой среды определяется соотношением значений измеренной массы среды, прошедшей через расходомер, плотности и температуры для расходомеров кориолисового типа и прямым измерением объема для электромагнитных расходомеров. Расчет концентрации (крепости) спирта в процентах по объему и объем безводного спирта выполняется путем программного пересчета измеренной расходомером плотности и температуры (для расходомеров кориолисового типа) водноспиртового раствора в единицы концентрации (крепости) спирта согласно данным зависимости концентрации от температуры и плотности по ГОСТ 3639-79, измеренных кориолисо-вым расходомером массы плотности и температуры измеряемой среды.
Для систем Б выбор типа расходомера определяется свойствами измеряемой жидкости и необходимостью контроля ее плотности и температуры. Данные с расходомеров передаются в модуль измерительный по протоколам Modbus, Profibus, Ethernet или аналоговым сигналам.
Для систем А и Б дополнительно, для исключения влияния газовой составляющей, может устанавливаться воздухоотделитель.
Для систем Б к модулю измерительному возможно подключение дополнительных устройств контроля технологических параметров (температуры, давления, проводимости, рН и др.).
Система обеспечивает выполнение следующих функций с индикацией:
- текущего времени и текущей даты, времени наработки системы с момента первого включения системы по каждой точке измерений;
- суммарной массы или объема измеряемой среды;
- суммарной объема измеряемой среды, приведенного к 20 °С;
- суммарного объема безводного спирта, приведенного к 20 °С, содержащегося в измеряемой среде (для систем А);
- объемной концентрации этилового и денатурированного спирта, содержащегося в измеряемой среде (крепость) (для систем А);
- температуры измеряемой среды;
- плотности измеряемой среды (при применении расходомера кориолисового типа);
- текущего массового или объемного расхода на ПЭВМ и/или дисплее расходомера;
- плотности и температуры измеряемой среды;
- режимов работы системы;
- сообщений об ошибках;
- сохранение ранее измеренных значений массы и объема и времени наработки при отключении питания системы с отметкой в памяти системы момента отключения (не менее 10 записей);
- показателей за период измерений (суммарно объема контролируемой среды, объема безводного спирта в контролируемой среде, приведенного к 20 °С, средней крепости, средней температуры) (для систем А);
- создание архива в системе и возможность вывода из архива на дисплей информации о суммарных массах и объемах, крепости и температуре, неисправностях и ошибках по отношению к текущей дате;
- хранение данных не менее 5 лет;
- вывод на экран ПЭВМ информации из архива за любой интервал времени (по отношению к текущей дате, индицируемой модулем измерительным);
- контроль режимов работы АСИиУ (для систем А);
- защиту от несанкционированных действий оператора.

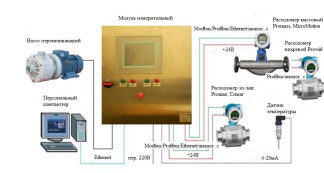

Общая схема системы приведена на рисунке 1.
Места опломбирования контроллера модуля измерительного приведены на рисунке 2.
Расходомер массовый Promass. MicroMotion
Модуль измерительный
Modbub'ProEbufEtheraet^аналог, с
Расходомер эл./маг. Ргошае. Симаг
Персональный
компьютер
РгоЕЬиз/аналог. с
/ v
Датчик
температуры
Г-
4-20мА
Рисунок 1 - Общая схема системы измерительной "ПОТОК АЛЬФА ПЛЮС"
Программное обеспечение состоит из двух частей:
- программное обеспечение нижнего уровня модуля измерительного;
- программное обеспечение верхнего уровня автоматизированного рабочего места (АРМ) оператора.
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) входит в состав программного обеспечения нижнего уровня. Доступ к цифровому идентификатору (контрольной сумме) ПО нижнего уровня невозможен (проводится самодиагностика без отображения контрольной суммы).
Защита ПО от преднамеренных изменений осуществляется посредством наличия специальных средств защиты (пакета программ для отладки и разработки ПО), исключающих возможность несанкционированных модификаций, загрузки, считывания памяти из CPU, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Alfa Stream.exe |
| Номер версии (идентификационный номер) ПО | 3.xx |
| Цифровой идентификатор ПО | 0Б42СЕ891Б12897Е7А387Б9815 Е4783713БВЕ011Б0В27ВБ05ЕС 8CB082FA43C93 |
Уровень защиты от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Исполнение систем | |
| А | Б | |
| Диапазон измерений расхода (м3/ч) в зависимости от диаметра условного прохода расходомеров входящих в состав системы, мм: | ||
| 8 (кроме вихревых расходомеров) | от 0,07 до 1,95 | от 0,07 до 1,95 |
| 15 | от 0,5 до 6,40 | от 0,5 до 6,40 |
| 25 | от 1,2 до 17,5 | от 1,2 до 17,5 |
| 40 | от 5,0 до 44 | от 5,0 до 44 |
| 50 | от 8 до 65 | от 8 до 65 |
| 65 (только для электромагнитных расходомеров) | от 7,0 до 100 | от 7,0 до 100 |
| 80 | от 20 до 170 | от 20 до 170 |
| 100 | от 35 до 340 | от 35 до 340 |
| 125 (только для электромагнитных расходомеров) | от 32 до 450 | от 32 до 450 |
| 150 | от 80 до 790 | от 80 до 790 |
| 200 (только для электромагнитных и вихревых | - | от 90 до 1100 |
| расходомеров) | ||
| 250 (только для электромагнитных и вихревых | - | от 150 до 1700 |
| расходомеров) | ||
| 300 (только для электромагнитных и вихревых | - | от 200 до 2500 |
| расходомеров) | ||
| Наименование характеристики | Исполнение систем | |
| А | Б | |
| Пределы допускаемой относительной погрешности измерений объема водноспиртового раствора, % | ±0,4 | - |
| Пределы допускаемой относительной погрешности измерений массы (объема)*, % | - | ±0,2; ±0,5; ±0,7 ±0 75**' ±1** |
| Пределы допускаемой абсолютной погрешности измерений концентрации (крепости), % | ±0,2 | - |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 | ±0,5 |
| Пределы допускаемой относительной погрешности вычислений объема безводного спирта, приведенного к 20 °С, %, в диапазоне концентраций (крепости): менее 9 % от 9 до 20 % от 20 до 38 % от 38 до 75 % свыше 75 % | ±4,0 ±3,0 ±1,5 ±0,8 ±0,6 | - |
| Максимальное рабочее давление, МПа | 4,0 | 4,0 |
| Диапазон температур измеряемой среды, °С | от -40 до +40 | от -40 до +200 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: а) расходомер б) модуль измерительный - относительная влажность воздуха, % - атмосферное давление, кПа | от - 40 до +60 от +5 до +40 от 30 до 80 от 86 до 106,7 | |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220 +33 | |
| Количество каналов измерений | до 8 | |
| Максимальное удаление расходомера(ов) от шкафа автоматики, м | 1200 | |
| Максимальное удаление ПК от шкафа автоматики, м | 5000 | |
| Средний срок службы, лет, не менее | 10 | |
| * - в зависимости от погрешности применяемых в составе системы расходомеров. ** - для систем, поверка которых проведена имитационным методом, в состав которых входят электромагнитные расходомеры Promag и Симаг 11-М. | ||
наносится на титульный лист паспорта и на модуль измерительный типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество | Примечание |
| Система измерительная "ПОТОК АЛЬФА ПЛЮС" в составе: | ||
| - модуль измерительный | 1 шт. | |
| - преобразователь(и) расхода Promag, Promass, Micro Motion, Prowirl или Симаг | от 1 до 8 шт. | В соответствии с заказом |
| - термометр сопротивления Pt100 | от 1 до 8 шт. | В соответствии с заказом |
| Комплект документации: | ||
| - паспорт АФЕС.407301.001 ПС | 1 экз. | |
| - руководство по эксплуатации АФЕС.407301.001 РЭ | 1 экз. | |
| - эксплуатационная документация на функциональные устройства, входящие в комплект системы | 1 экз. | Согласно комплекту поставки каждого изделия |
| - методика поверки МП 208-024-2017 | 1 экз. | По заказу |
осуществляется по документу МП 208-024-2017 "ГСИ. Системы измерительные "ПОТОК АЛЬФА ПЛЮС". Методика поверки", утвержденному ФГУП "ВНИИМС" 19.06.2017 г. Основные средства поверки:
- весы платформенные электронные по ГОСТ 29329-92, наибольший предел взвешивание 3000 кг, класс точности III (средний);
- мерники 2 разряда, номинальная вместимость от 100 до 2000 дм .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
АФЕС.407301.001 ТУ. Система измерительная "ПОТОК АЛЬФА ПЛЮС". Технические условия.
| Зарегистрировано поверок | 170 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
