| Номер в госреестре | 68232-17 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C |
| Изготовитель | "UK Grid Solutions Limited, GE Automation", Великобритания |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C (далее по тексту - контроллеры) предназначены для измерений силы и напряжения постоянного и переменного тока, частоты переменного тока и применяются при автоматизированном контроле, регулировании и управлении на объектах энергетики и других отраслей промышленности.
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке и хранении, с возможностью последующей передачи в информационные системы
Контроллеры являются модульными устройствами с платой центрального процессора и обмена данными CPU270 на основе 64-битного процессора Power PC (MPC8270VR), работающего на частоте 266 МГц. Контроллеры выполнены в виде встраиваемых в каркас шкафа блоков, наполненных платами. На задней панели контроллеров размещены выводы плат.
Контроллеры модификаций DS Agile/MiCOM Alstom C264 и DS Agile/MiCOM Alstom C264C выполнены в корпусах 80 ТЕ и 40 ТЕ соответственно, каждый из которых имеет по два исполнения: с платой входов трансформаторов тока и напряжения (TMU2xx) и без этой платы (TMU2xx). В зависимости от исполнения внутри корпуса 40 ТЕ имеется 4 или 6 доступных посадочных мест для плат ввода/вывода аналоговых и дискретных сигналов (AIU2xx, AOU2xx, TMU2xx, DIU2xx и DOU2xx) или плат коммутации (CCU2xx, SWU20x, SWR21x, SWD21x, SRP2xx); в корпусе 80 ТЕ имеется 15 или 14 доступных посадочных мест для размещения соответствующих плат. Исполнения плат ввода/вывода аналоговых и дискретных сигналов отличаются друг от друга количеством входов/выходов; исполнения плат коммутации -количеством и типом портов информационного обмена.
Каждая из модификаций имеет также по три исполнения передней панели, отличающиеся наличием локального дисплея управления и светодиодных индикаторов.
Метрологические характеристики контроллеров обеспечиваются платами аналоговых входов AIU201, AIU211, TMU210 и TMU220.
Контроллеры выпускаются в четырех вариантах исполнения по напряжению электропитания с платой BIU241:
- А01 (24 В постоянного тока);
- А02 (от 48 до 60 В постоянного тока);
- А03 (от 110 до 125 В постоянного тока);
- А04 (220 В постоянного тока и от 115 до 230 В переменного тока); и в двух вариантах исполнения с платой BIU261:
- BIU261S (единичный вход питания от 48 до 250 В постоянного тока или от 110 до 250 В переменного тока);
- BIU261D (двойной вход питания от 110 до 250 В постоянного тока и от 110 до 250 В переменного тока).
Передача информации на устройства верхнего уровня может производиться через порты RS-232, RS-485, Ethernet, в зависимости от комплектации контроллеров соответствующими платами коммуникации по заказу.

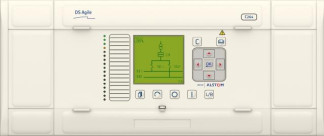

Общий вид контроллеров при комплектации различными исполнениями передней панели показан на рисунках 1 и 2.
щ и ГСП
В 1
вощи
а) с передней панелью GHU201
.j.5»
в) с передней панелью GHU221 Рисунок 1 - Общий вид контроллеров модификации DS Agile/MiCOM Alstom С264
IE
U
iir
Ш
б) с передней панелью GHU210
а) с передней панелью GHU200
Л.
_L
в) с передней панелью GHU220
Рисунок 2 - Общий вид контроллеров модификации DS Agile/MiCOM Alstom С264С
Пломбирование контроллеров производится на передней панели в соответствии со схемами пломбирования, представленными на рисунках 3 и 4.
f
1
I
Рисунок 4 - Схема пломбирования контроллеров модификации DS Agile/MiCOM Alstom С264С
Контроллеры имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем, которое устанавливается (прошивается) в энергонезависимую память контроллера при изготовлении. Используется защита программного обеспечения паролем, исключающая возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | А4.31А |
| Номер версии (идентификационный номер ПО) не ниже | не ниже v. 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 046В 021D (вторая и пятая часть идентификационного кода) |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики контроллеров приведены в таблице 2 и 3.
Таблица 2 - Метрологические и технические характеристики контроллеров
| Наименование характеристики | Значение |
| Контроллеры с платами AIU211 | |
| Диапазоны измерений силы постоянного тока, мА | от -1 до +1; от -5 до +5; от -10 до +10; от -20 до +20; от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ±0,03 |
| Количество входов для измерений силы постоянного тока | 8 |
| Входное сопротивление токовых входов, Ом, не более | 75 |
| Контроллеры с платами AIU201 | |
| Диапазоны измерений силы постоянного тока, мА | от -1 до +1; от -5 до +5; от -10 до +10; от -20 до +20; от 4 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ±0,03 |
| Диапазоны измерений напряжения постоянного тока, В | от -1,25 до +1,25; от -2,5 до +2,5; от -5 до +5; от -10 до +10 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % | ±0,03 |
| Количество входов для измерений силы постоянного тока | 4 |
| Количество входов для измерений напряжения постоянного тока | 4 |
| Сопротивления входов для измерений силы постоянного тока, Ом, не более | 75 |
| Сопротивления входов для измерений напряжения постоянного тока, кОм, не более | 11 |
| Наименование характеристики | Значение |
| Контроллеры с платами TMU220 | |
| Диапазон измерений силы переменного тока, А: - при номинальном значении силы переменного тока трансформаторов тока 1 А - при номинальном значении силы переменного тока трансформаторов тока 5 А | от 0,2 до 4 от 0,2 до 20 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы переменного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,01 |
| Диапазон измерений напряжения переменного тока, В | от 7 до 577 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,01 |
| Диапазоны измерений частоты переменного тока, Гц | от 45 до 55; от 54 до 66 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, Гц | ±0,0001 |
| Количество входов для измерений силы переменного тока | 4 |
| Количество входов для измерений напряжения переменного тока | 5 |
| Контроллеры с платами TMU210 | |
| Диапазон измерений силы переменного тока, А: - при номинальном значении силы переменного тока трансформаторов тока 1 А - при номинальном значении силы переменного тока трансформаторов тока 5 А | от 0,1 до 40 от 0,5 до 200 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,01 |
| Диапазон измерений напряжения переменного тока, В | от 0,5 до 130 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока, % | ±0,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % | ±0,01 |
| Наименование характеристики | Значение |
| Диапазоны измерений частоты переменного тока, Гц | от 45 до 55; от 54 до 66 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, Гц | ±0,0001 |
| Количество входов для измерений силы переменного тока | 4 |
| Количество входов для измерений напряжения переменного тока | 4 |
Таблица 3 - Общие технические характеристики контроллеров
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В: - исполнение А01 BIU241 - исполнение А02 BIU241 - исполнение А03 BIU241 - исполнение А04 BIU241 - исполнение BIU261S - исполнение BIU261D | от 19,2 до 28,8 от 38,4 до 72 от 88 до 150 от 176 до 242 от 48 до 250 от 110 до 250 |
| Напряжение питания от сети переменного тока частотой 50/60 Гц, В: - исполнение А04 BIU241 - исполнения BIU261S и BIU261D | от 115 до 230 от 110 до 250 |
| Потребляемая мощность, В • А, не более | 40 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 45 до 70 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +40 °С, %, не более | от -25 до +55 93 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: - DS Agile/MiCOM Alstom С264 - DS Agile/MiCOM Alstom С264С | 414x220x177 206x220x177 |
| Масса, кг, не более: - DS Agile/MiCOM Alstom C264 - DS Agile/MiCOM Alstom C264C | 8 4 |
| Средняя наработка на отказ, ч, не менее | 70 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на маркировочную табличку контроллеров фотографическим способом и на титульные листы эксплуатационной документации (паспорт и руководство по эксплуатации) типографским способом.
Комплектность контроллеров представлена в таблице 4.
Таблица 4 - Комплектность контроллеров
| Наименование | Количество | Примечание |
| Контроллер программируемый DS Agile/MiCOM Alstom C264, DS Agile/MiCOM Alstom C264C | 1 шт. | В соответствии с заказом |
| Комплект ЗИП | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | - |
| Паспорт | 1 экз. | - |
| Методика поверки | 1 экз. | - |
осуществляется по документу МП 68232-17 «Контроллеры программируемые DS Agile/MiCOM Alstom С264, DS Agile/MiCOM Alstom C264C. Методика поверки», утверждённому ООО «ИЦРМ» 14.04.2017 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Калибратор универсальный 9100 | 25985-09 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
