| Номер в госреестре | 68234-17 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | SpectraStar XT |
| Изготовитель | Компания "Unity Scientific", США |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры SpectraStar XT предназначены для измерений спектральной оптической плотности.
Спектрофотометры SpectraStar XT используется для проведения измерений твердых, жидких образцов и пленок методом диффузного отражения или прохождения-отражения.
Спектрофотометр собран по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль транспортировки образцов; приемник излучения - фотодиод, а также система электропитания и схема связи с управляющим компьютером. Управление режимами работы, измерений и сохранения результатов производится специализированной компьютерной программой «UScan».
Спектрофотометры SpectraStar XT выпускаются в следующих модификациях- 1400XT-1; 1400XT-3; 2600XT-1; 2600XT-3. Модификации отличаются друг от друга рабочими спектральными диапазонами.

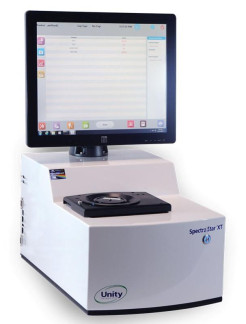

C€
Место указания
модификации спектрофотометра
Место для знака утверждения типа
Программное обеспечение идентифицируется при включении спектрофотометра путем вывода на экран наименования ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UScan |
| Номер версии (идентификационный номер) ПО | 1.0.1.33 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2.1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1400XT-1 | 1400XT-3 | 2600XT-1 | 2600XT-3 | |
| Рабочий спектральный диапазон, нм | от 1400 до 2600 | от 1400 до 2600 | от 1100 до 2600 | от 680 до 2600 |
| Диапазон измерений спектральной оптической плотности, Б | от 0,06 до 2,00 | |||
| Пределы допускаемой абсолютной погрешности при измерении спектральной оптической плотности, Б | ||||
| - в диапазоне от 0,06 до 0,50 включ. | ±0,04 | |||
| - в диапазоне св. 0,50 до 1,0 включ. | ±0,06 | |||
| - в диапазоне св. 1,0 до 2,0 | ±0,30 | |||
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±3,0 | |||
Таблица 2.2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1400XT-1 1400XT-3 2600XT-1 2600XT-3 | ||
| Потребляемая мощность, В • А, не более | 250 | |
| Г абаритные размеры без монитора (длинахширинахвысота), мм, не более | 330x283x521 | |
| Масса, кг, не более | 21 | |
| Условия эксплуатации: | ||
| - диапазон температуры окружающего воздуха, °С | от +1 до + 40 | |
| - диапазон относительной влажности окружающего воздуха, % | от 10 до 90 | |
| - диапазон атмосферного давления, кПа | от 84 до 106,7 | |
наносится в левой верхней части титульного листа Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр SpectraStar XT | 1400XT-1; 1400XT-3; 2600XT-1; 2600XT-3 | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4300-448-2017 | 1 экз. |
осуществляется по документу РТ-МП-4300-448-2017 «ГСИ. Спектрофотометры SpectraStar XT. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20 апреля 2017 года.
Основные средства поверки:
комплект мер диффузного отражения XC-1010 (регистрационный номер 35951-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 20 мкм
Техническая документация компании «Unity Scientific», США
