| Номер в госреестре | 68237-17 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | НАРА 4000 |
| Изготовитель | ООО "ВЕКТОР", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 07.08.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Колонки топливораздаточные «НАРА 4000» (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в измеритель объема топлива, из которого, через раздаточный шланг с пистолетом, поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки. В окне стоимость, при выдаче дозы, индуцируется показание расхода.
Колонки состоят из:
- рамы колонки;
- гидравлического блока;
- отсчетного устройства «Вектор УО-01-2К», с двумя индикаторами, производства
ООО «ВЕКТОР», Россия;
- крана раздаточного ZVA производства «ELAFLEX Tankstellentechnik GmbH & Co.», Германия или OPW производства фирмы «OPW Fuel Management Systems Ina», США.
Гидравлический блок состоит из:
- электродвигателя взрывозащищенного YBJY-80M2-4, производства «Shanghai Hengde Explosion-Proof Motor Co., Ltd.», Китай;
- моноблока Bennett T75, производства «Bennett Pump Company», США;
- генератора импульсов FBCGQ-3, производства «Zhejiang Datian Machine Co., Ltd.»,
Китай;

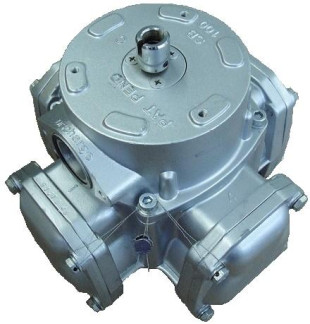

- измерителя объема Bennett RSJ-50, производства «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;
- соленоидного клапана взрывозащищенного mSF-20 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (50±5) дм3/мин (л/мин);
- соленоидного клапана взрывозащищенного mSF-25 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (80±8) дм /мин (л/мин);
- датчика положения ДП-1 (ДСМК.685181.001 ТУ) производства ООО «Топаз-электро»,
Россия;
- распределительной коробки «Топаз» ДСМК.687226.001 (ДСМК.687226.002, ДСМК.687226.003, ДСМК.687226.005) производства ООО «Топаз-электро», Россия;
- электромагнитного клапана M20-11 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (50±5) дм /мин (л/мин);
- электромагнитного клапана M25-12 производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай, для колонок с номинальным расходом (80±8) дм3/мин (л/мин).
Колонки выпускаются в следующих модификациях В1ХХХ, В2ХХХ и В3ХХХ, которые отличаются количеством видов выдаваемого топлива и раздаточных рукавов и исполнением гидравлической части.
Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная «НАРА 4000» ВХ1Х2Х3Х4, где «НАРА 4000» - обозначение типа колонки;
В - колонка с верхним креплением раздаточного рукава;
Х1 - номинальный расход:
1 - 50 л/мин;
2 - 80 л/мин;
3 - 50 л/мин и 80 л/мин для колонок, имеющих моноблоки разного объемного расхода;
Х2 - количество раздаточных рукавов (1 или 2);
Х3 - количество выдаваемого вида топлива (1 или 2);
Х4 - исполнение гидравлической части:
1 - всасывающая;
0 - напорная.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «НАРА 4000» В1111 по ТУ 4213-013-83130243-2016.
Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью.
Общий вид колонок представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2 - 4.
Рисунок 4 - Схема пломбировки измерителя объема
Программное обеспечение (ПО) колонок является встроенным, имеет функции управления насосами, клапанами, определения объёма выданного топлива, вывода информации об объёме выданного топлива, его стоимости и расходе на индикатор и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в отсчетном устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом отсчетного устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | УО-01 | |
| Номер версии (идентификационный номер) ПО | 3xy | |
| Цифровой идентификатор ПО | -* | |
| где xy - принимает значение от 36 до 99 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или | ||
| прочитано через какой-либо интерфейс после опломбирования | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный расход через один рукав колонки, ±10 %, дм3/мин (л/мин) | 50 | 80 |
| Наименьший расход через один рукав колонки, дм3/мин (л/мин), не более | 5 | 10 |
| Минимальная доза выдачи, дм3 (л), не более | 2 | 10 |
| Пределы допускаемой основной относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива (20±5) оС, % | ±0,25 | |
| Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего среды и топлива, отличной (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более | ±0,25 | |
| Сходимость показаний, %, не более | 0,25 | |
| Максимальное давление, МПа | 0,05 | |
| Верхний предел показаний указателя разового учёта: - объема, л - цены за единицу объема, руб. - стоимости выданного объема, руб. | 9999.99 99,99 9999.99 | |
| Верхний предел показаний указателя суммарного учёта, л | 9999999,99 | |
| Наименование характеристики | Значение |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242; от 323 до 418 от 49 до 51 |
| Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВ А, не более: - при номинальном расходе 50 дм /мин (л/мин) - при номинальном расходе 80 дм3/мин (л/мин) | 5 0 о" ^ |
| Длина раздаточного рукава, м, не менее | 4 |
| Общее количество раздаточных рукавов, шт., не более | 2 |
| Г абаритные размеры колонки (Д х Ш х В), мм, не более | 1400 х 460 х 2080 |
| Масса колонки, кг, не более: - с одним раздаточным рукавом - с двумя раздаточными рукавами | 170 230 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от -40 до +50 от 30 до 100 от -40 до +35 от -401) до +50 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 12000 |
| Маркировка взрывозащиты, не ниже | ExIIGcIIAT3X |
наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная «НАРА 4000» | По заказу | 1 шт. |
| Эксплуатационная документация | - | 1 комп. |
| Комплект ЗИП | - | 1 комп. |
осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
- рабочие эталоны единицы объема жидкости 2-го разряда (мерники эталонные 2-го разряда по ГОСТ 8.470-82), вместимостью 2, 10 дм3 и 50 дм3, с погрешностью ±0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, в формуляр и на пломбы в соответствии с рисунками 2 - 4.
^ или до температуры помутнения или кристаллизации дизельного топлива (керосина).
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия ТУ 4213-013-83130243-2016 Колонка топливораздаточная «НАРА 4000». Технические условия
